工业铝型材线性导轨支撑构件

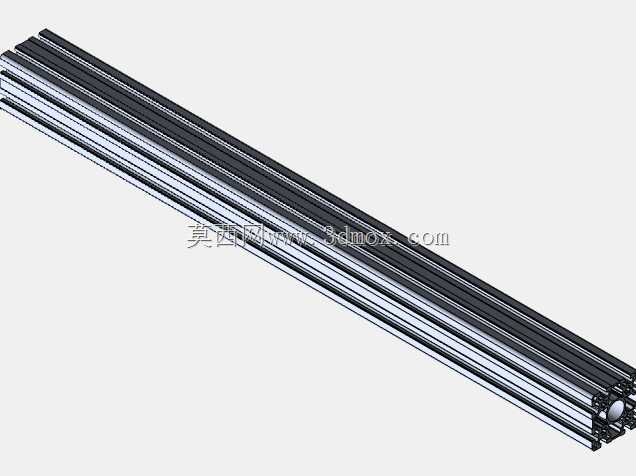

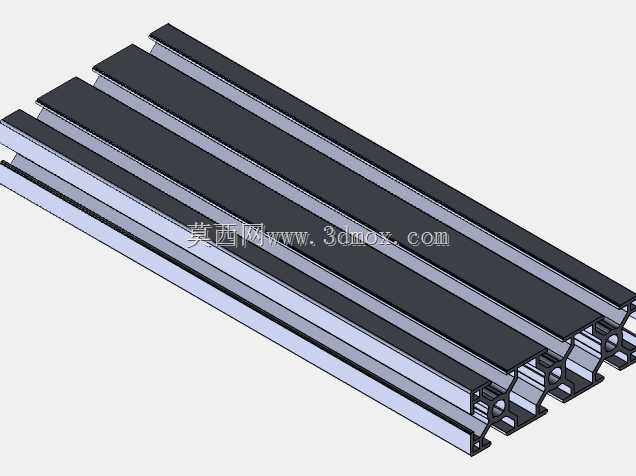

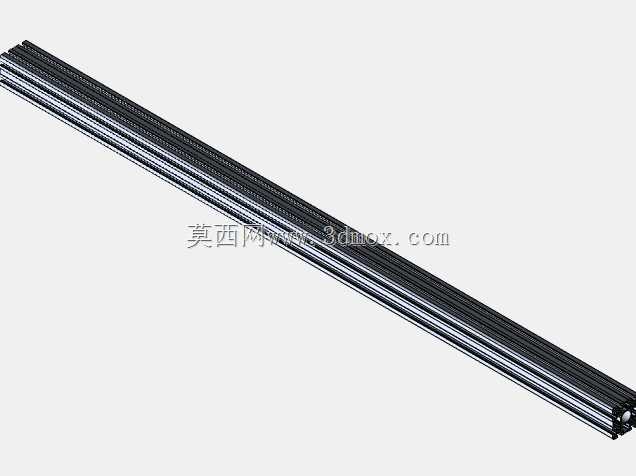

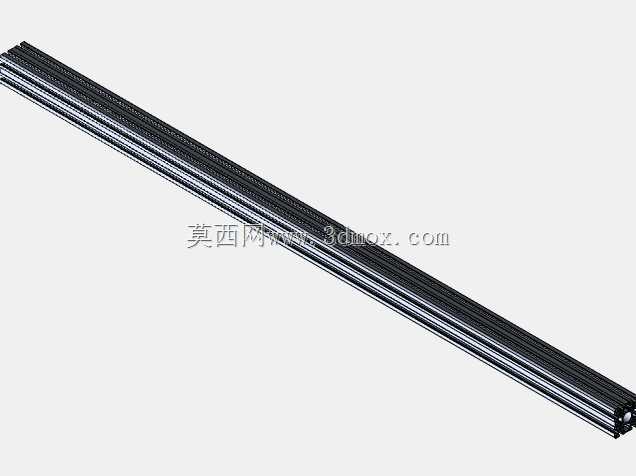

　　这类长条形多槽铝挤型材是自动化设备框架搭建、线性导向机构安装的核心基础构件，在生产线工位排布、检测设备机架搭建、小型输送线侧边导向场景中应用极广，日常做设备改型或者新做非标工装时，这类型材的选型直接决定了整套机构的安装精度与后期维护便捷性。从结构设计来看，这款型材采用多腔对称截面设计，沿长度方向均匀分布T型安装槽，槽口尺寸适配标准M5、M6规格的T型螺栓与法兰螺母，不需要额外在型材表面打孔攻丝，安装时只需要将螺母预置入槽内滑动到对应安装位置，锁紧螺栓即可完成各类功能件的固定，能大幅缩短现场装配的工时。型材的棱边做了均匀的R角过渡处理，既避免了安装过程中锐边划伤操作人员的风险，也能让相邻型材拼接时的接缝更整齐，

　　不会出现尖锐凸起影响外围护板的安装贴合度。作为线性导轨的安装支撑件使用时，型材的安装基准面做了平面度公差控制，每米长度范围内的平面度偏差不超过0.2mm，能满足普通负载下直线导轨的安装精度要求，不需要额外再加装研磨钢板做基准面，能有效降低整套线性运动机构的材料成本。型材的截面壁厚做了梯度设计，受力集中的导轨安装侧壁厚比非安装侧厚1.5mm，在保证整体抗弯强度的前提下尽可能控制型材的单位重量，单根6米长度的型材单人即可完成搬运移位，不需要借助起重设备。安装边界方面，这款型材的截面外接尺寸适配标准40系列铝型材的连接配件，包括直角角码、三维连接件、端盖、脚轮安装座等都可以通用互换，做框架拼接时不需要单独开模定制连接配件，能适配不同高度、

　　不同宽度的框架搭建需求。沿型材长度方向的中心位置预留了贯通的安装孔道，可以穿入气动管路或者传感器线缆，避免线缆外露在框架外侧造成剐蹭或者积尘，提升整套设备外观整洁度的同时也能延长线缆的使用寿命。在做悬臂类机构安装时，这款型材的抗弯截面模量能满足500mm悬臂长度下挂载15kg负载的挠度要求，不需要额外加装加强筋即可保证末端执行件的运行稳定性，适合做小型检测工位的悬臂操作架、物料移栽机构的导向支撑等场景使用。日常维护时，型材表面的阳极氧化层耐油污、耐普通切削液腐蚀，只需要用干布擦拭即可清理表面污渍，不需要做额外的防锈涂装处理，长期在车间生产环境下使用也不会出现表面锈蚀剥落的问题。
