屋顶光伏安装用300mm不锈钢固定拉杆结构

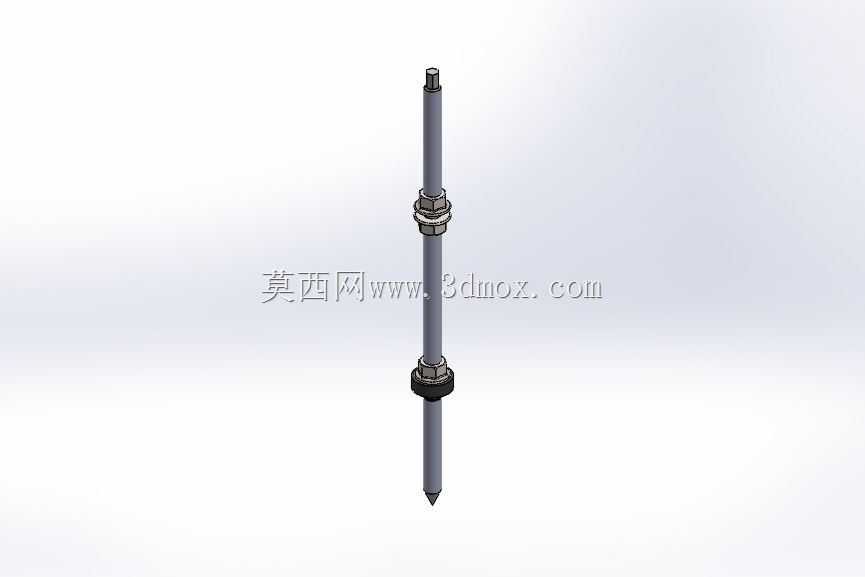

　　在分布式光伏屋面安装场景中，彩钢瓦、混凝土屋面的组件固定一直是现场施工容易出问题的环节，尤其是带檩条结构的坡屋面，常规的自攻钉固定方式在长期风载、温度循环作用下容易出现松动、防水失效的问题，这款300mm长度的不锈钢固定拉杆，就是针对带檩条的屋面光伏系统开发的专用穿透式固定件。从结构设计来看，杆身采用通长等径圆杆结构，两端分别设置尖端穿刺结构与锁紧限位结构，中部配置两组带密封垫的锁紧螺母组件，能够直接穿透屋面保温层、防水层与下部檩条结构完成连接，不需要在屋面额外做预制埋件，适配厚度在200mm以内的屋面构造层，安装时只需要在屋面定位点钻孔，将杆身尖端向下穿入孔位，直到下部尖端刺入檩条内部达到设计锚固深度，之后依次套入防水密封垫、锁紧螺母，从屋面上下两侧同步锁紧，就能完成单根拉杆的固定，后续光伏支架的导轨可以直接通过上部的锁紧结构与拉杆连接，大幅减少屋面开孔的数量，降低漏水隐患。

　　设计过程中首先考虑的是不同地区的风荷载取值，沿海地区屋面光伏系统需要承受更高的负压吸力，杆身的直径选型经过抗拉强度验算，能够满足12级台风下的组件抗拔要求，杆身材质选用304不锈钢，避免长期户外使用出现锈蚀断裂的问题，中部的两组锁紧螺母分别对应屋面内外侧的密封面，配套的三元乙丙密封垫在螺母锁紧后会产生15%-20%的压缩量，完全填充钻孔周边的缝隙，阻断雨水顺着杆身渗入室内的路径。和常规的屋面挂钩类固定件相比，这种穿透式拉杆的适配性更强，不管是彩钢瓦屋面下面的C型钢檩条，还是混凝土屋面下面的木质檩条，都可以通过调整刺入深度实现可靠锚固，不需要根据不同的瓦型更换不同规格的挂钩，能够降低施工方的配件备货种类。

　　从安装边界来看，单根拉杆的上部外露长度预留了50mm的调节余量，能够适配不同高度的光伏支架导轨安装需求，下部刺入檩条的深度不小于80mm，保证锚固强度满足设计要求，杆身中部的两个锁紧螺母的间距可以根据屋面构造层的实际厚度灵活调整，不需要提前定制固定长度的杆体，现场施工时可以根据实际钻孔深度裁切多余的杆长，适配性更强。在实际项目应用中，这类固定件多用于工商业厂房屋面的分布式光伏安装，尤其是建设年限较长、屋面原有防水层老化的厂房，使用这种拉杆固定方式不需要大面积掀开屋面防水层做埋件，能够大幅缩短施工周期，减少对厂房正常生产的影响，同时固定点的受力直接传递到下部的檩条结构上，不会对屋面彩钢瓦或者混凝土面板产生额外的集中荷载，避免长期使用过程中屋面面板出现变形破损的问题。

　　建模过程中需要重点关注几个配合尺寸的公差，首先是杆身与锁紧螺母的螺纹配合公差，要保证现场安装时螺母能够顺畅旋入，同时锁紧后不会出现松脱，其次是密封垫的安装槽尺寸，要保证密封垫安装后不会出现偏移，锁紧后能够完全覆盖钻孔周边的区域，另外杆身尖端的角度设计为60度，既能够保证穿刺过程中顺利穿透各类屋面构造层，又不会在刺入檩条时出现劈裂的问题，针对木质檩条的使用场景，尖端不需要做自攻螺纹结构，依靠刺入后的挤压力就能提供足够的握裹力，针对钢檩条的使用场景，可以在尖端预留钻孔引导结构，配合手电钻就能快速完成杆身的植入。

　　从结构受力的角度分析，这种拉杆的受力路径非常直接，光伏组件承受的风荷载、雪荷载通过导轨传递到拉杆上部，再通过杆身直接传递到下部的檩条结构，中间没有多余的传力零件，不存在连接间隙带来的晃动问题，长期使用过程中只需要定期检查锁紧螺母的紧固状态，不需要做额外的维护，相比传统的压块固定方式，这种拉杆的固定点更少，每千瓦光伏系统的固定件使用量能够降低30%左右，同时安装效率更高，单名工人每天可以完成超过100根拉杆的安装作业，大幅降低人工成本。在三维建模时，需要还原杆身的所有细节结构，包括中部的锁紧螺母、密封垫的安装位置，以及尖端的穿刺结构，方便施工方在做施工方案模拟时，能够直观展示拉杆的安装方式与穿透层次，提前核对屋面构造层厚度与拉杆长度的匹配性，避免现场安装时出现杆长不足或者过长的问题，同时也可以基于这个模型做受力仿真分析，验证不同杆径、不同材质下的抗拉、抗剪强度，为不同荷载等级的项目提供选型依据。
