250mm光伏屋顶太阳能板固定帕拉弗索

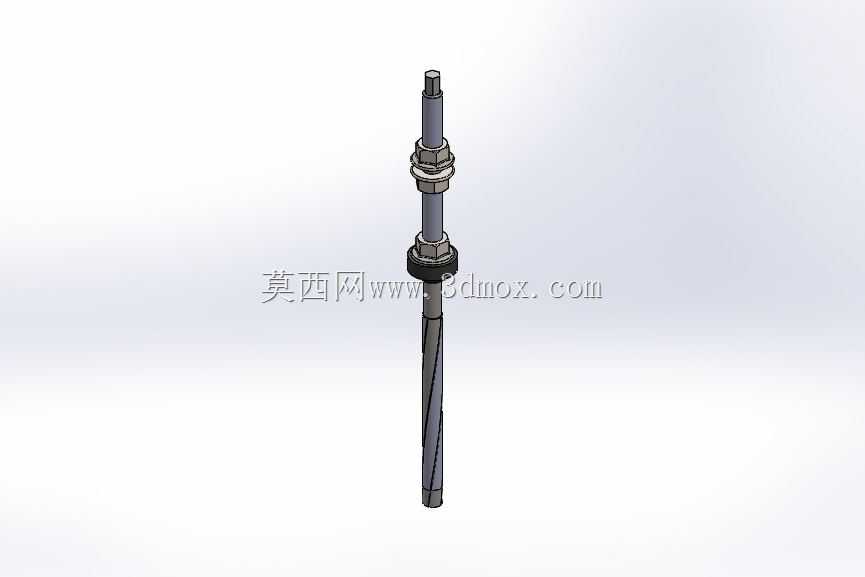

　　在分布式光伏屋面安装场景中，屋面构件的固定可靠性直接决定整套光伏系统的25年设计使用寿命，这款长度250mm的帕拉弗索固定件，正是针对彩钢瓦、混凝土瓦等常见民用及工商业屋面的光伏板安装需求开发的专用紧固构件。不同于普通外六角膨胀螺栓，该构件采用分段式同轴结构设计，下半段为带螺旋导程的自攻锚入段，无需在屋面基材上预先扩孔攻丝，可直接通过电动工具旋入屋面檩条或结构层，锚入过程中螺纹会挤压基材形成紧密的咬合界面，避免传统膨胀螺栓扩孔带来的屋面防水层破坏隐患。构件中段设置了两组叠合式丁腈橡胶密封垫圈与不锈钢压紧法兰，当锚入段旋入到位后，压紧法兰会紧贴屋面瓦面，橡胶垫圈在压紧力作用下产生15%-20%的压缩形变，完全填充瓦面的微观凹凸纹理，

　　阻断雨水顺着锚栓孔隙渗入屋面内部的路径，这一设计直接省去了传统光伏支架安装时额外打密封胶的工序，也避免了密封胶老化开裂带来的后期渗漏维护问题。构件上半段为光杆配合段与螺纹锁紧段，光杆段的外径与光伏支架导轨的安装孔位采用H8/f7间隙配合，安装时可快速将导轨套入构件，无需反复对位调整，上方的锁紧螺母采用法兰面防滑齿设计，锁紧后齿牙会嵌入导轨的安装面金属层，即使在沿海强风、屋面温度交变带来的热胀冷缩作用下，螺母也不会出现松脱退牙的问题。从安装边界来看，该构件总长度250mm，锚入屋面结构层的有效深度不小于80mm，可适配厚度在20-120mm区间的各类瓦材及保温层组合屋面，构件外露段长度可通过锁紧螺母的位置灵活调整，

　　适配不同高度的导轨安装需求，无需针对不同屋面厚度定制不同长度的紧固件，大幅降低了现场安装的物料管理难度。在实际工程应用中，这类固定件主要承担光伏组件、铝合金导轨传递下来的竖向重力荷载与横向风荷载，按照屋面风压0.55kN/㎡的常见工况计算，单根构件的抗拔承载力不低于4.2kN，抗剪承载力不低于3.8kN，完全满足国内大部分地区的屋面光伏安装荷载要求。设计过程中针对不同屋面材质的锚入特性做了专项优化，锚入段的螺纹牙型采用不对称设计，朝向锚入方向的牙侧角为30度，降低旋入时的切削阻力，背向锚入方向的牙侧角为5度，提升咬合后的抗拔阻力，避免长期受载后出现构件拔出的失效问题。构件所有金属部件均采用304不锈钢材质，表面做钝化处理，

　　可耐受屋面长期的紫外线照射、雨水腐蚀以及沿海地区的盐雾侵蚀，不会出现锈胀导致的防水层破坏或者构件断裂问题。和传统的屋面挂钩类固定件相比，这款构件的安装效率提升40%以上，单点位安装耗时不超过30秒，且安装后屋面的荷载增加量仅为传统挂钩的35%，对于承重冗余度较低的老旧屋面改造项目尤为适用。在建模过程中，需要重点关注各段同轴度公差、密封垫圈的压缩量模拟、螺纹段的受力接触面处理，尤其是中段密封法兰与瓦面的接触角度，需要保证压紧力均匀分布在垫圈整个环形面上，避免出现局部压应力过大导致垫圈破损或者局部压应力不足导致密封失效的问题。同时要注意光杆段与锁紧段的过渡圆角设计，避免应力集中导致构件在风荷载反复作用下出现疲劳断裂，过渡圆角半径不小于2mm，可将该位置的应力集中系数降低60%以上。
