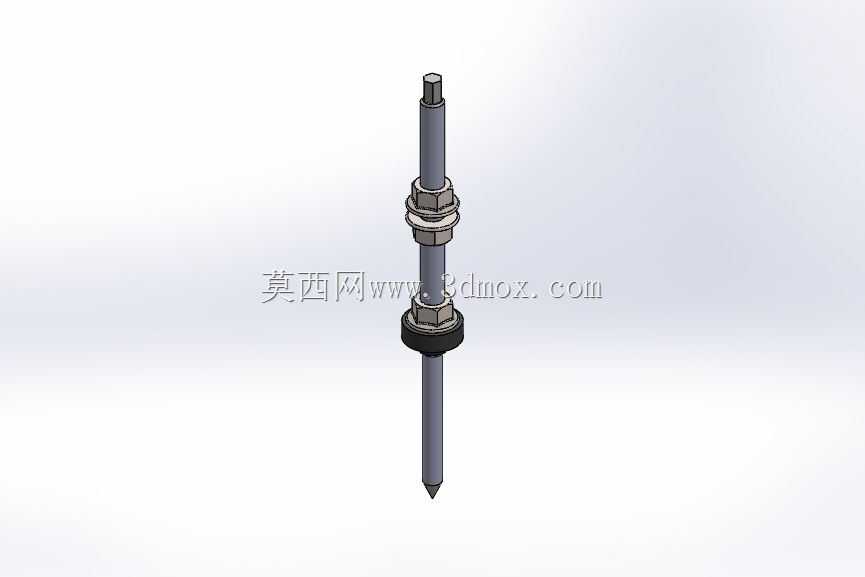

200mm光伏屋顶太阳能板固定螺栓结构

　　在分布式光伏屋面安装场景中，彩钢瓦、混凝土瓦等带檩条结构的屋面一直存在组件固定可靠性与屋面防水的平衡难题，这款长度200mm的不锈钢光伏固定螺栓，正是针对带檩条支撑的坡屋面光伏系统开发的专用连接件，核心作用是将光伏组件的铝合金压载导轨可靠锚固在屋面檩条上，同时通过配套密封结构阻断雨水沿螺杆渗入屋面的路径。从结构设计逻辑来看，这款螺栓采用尖头自攻尾端设计，现场安装时无需提前在檩条上预钻定位孔，可直接通过电动工具旋入金属檩条内部，大幅缩短屋面作业的工序时长，适配厚度1.5mm到3mm的镀锌钢檩条或铝合金檩条，旋入深度控制在25mm到30mm区间时，即可满足12级风压下的抗拔承载力要求，不会出现檩条滑丝或组件倾覆的风险。

　　螺杆中段设置了两道六角锁紧螺母与配套平垫、弹垫，下方螺母用于定位防水密封件的安装高度，上方螺母用于锁紧上部的光伏导轨压块，双螺母的防松设计可抵消屋面长期受风振、温度形变带来的螺纹间隙松弛问题，避免组件固定点出现松动位移。密封结构采用EPDM橡胶一体硫化的防水垫片，垫片下方带有适配不同瓦型波峰的弧形贴合面，安装时垫片被下方螺母压紧后，可完全填充螺杆与屋面开孔之间的缝隙，同时与瓦面形成紧密贴合的密封面，无需额外打密封胶即可达到IP67级的防水等级，避免长期使用后胶体老化开裂导致的屋面渗漏问题。从安装边界来看，这款螺栓的总长度200mm，可适配波峰高度50mm以内的各类压型金属瓦、树脂瓦屋面，螺杆上部露出屋面的有效调节长度为80mm，

　　可兼容厚度40mm到60mm的不同规格光伏导轨，安装时螺杆需保持与屋面垂直，倾斜角度偏差不能超过3度，否则会导致防水垫片受力不均出现渗漏隐患，同时双螺母的锁紧扭矩需控制在15N·m到18N·m之间，扭矩过大会压裂瓦面或导致橡胶垫片过度形变失去弹性，扭矩过小则会出现密封不严或固定松动的问题。在实际项目应用中，这类固定螺栓相比传统的屋面夹具安装方式，单点承载力提升40%以上，材料成本降低30%左右，尤其适合大跨度工业厂房屋面的集中式光伏阵列安装，每块标准60型光伏板配套4套该螺栓即可满足固定要求，安装完成后无需定期对固定点进行紧固维护，橡胶密封件的抗老化寿命可达25年以上，与光伏组件的设计使用寿命完全匹配。

　　建模过程中需要重点关注螺纹段的配合公差，锁紧螺母与螺杆的螺纹配合采用6H/6g的中等公差等级，既保证现场安装时的旋入顺畅度，又避免配合间隙过大导致的防松性能下降，尖头自攻端的切削角度设置为28度，可保证旋入金属檩条时的切削排屑顺畅，不会出现檩孔周边毛刺过大影响安装精度的问题，防水垫片的橡胶硬度控制在邵氏60度到65度之间，兼顾压紧后的密封贴合度与长期抗形变疲劳性能。
