圆柱销轴式铰接连接组件结构设计

　　这类圆柱销轴式铰接组件，在各类需要实现转动副连接的机械结构中应用十分广泛，小到小型工装夹具的活动连杆连接，大到工程机械臂架的节段铰接、输送设备的活动导杆连接、农用机械的杆件联动结构，都能见到这类结构的身影。它的核心作用是在两个被连接件之间提供稳定的转动自由度，同时传递径向与一定的轴向载荷，避免连接部位出现卡滞、松脱或者应力集中导致的零件失效。

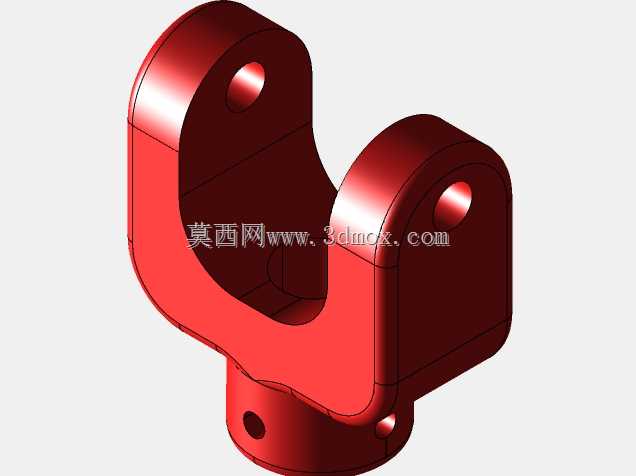

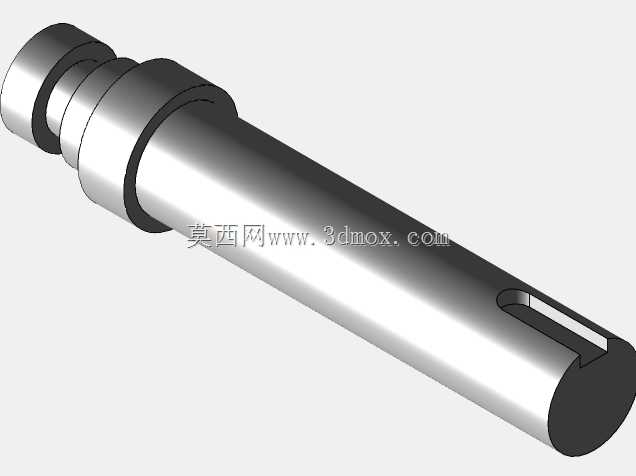

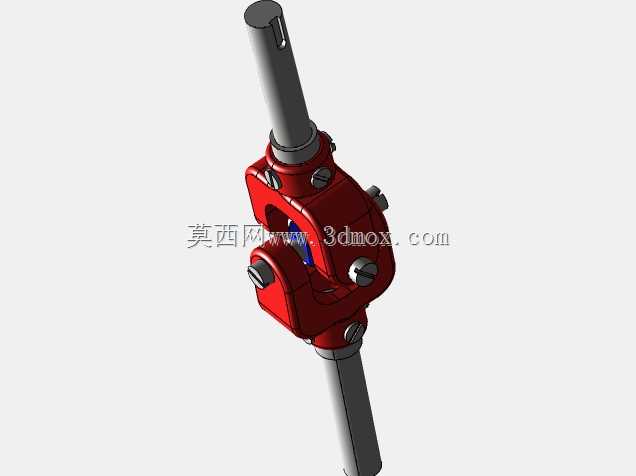

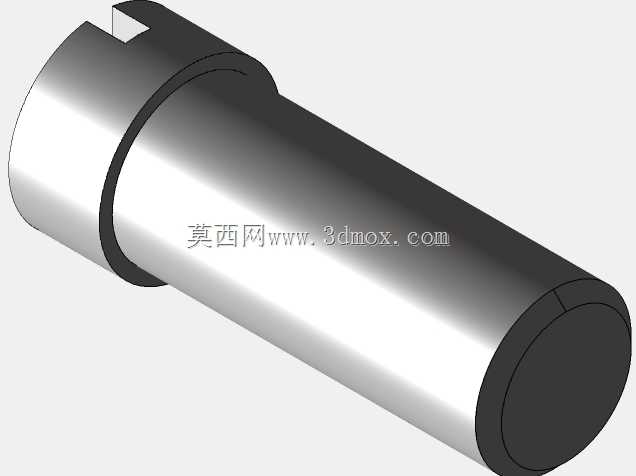

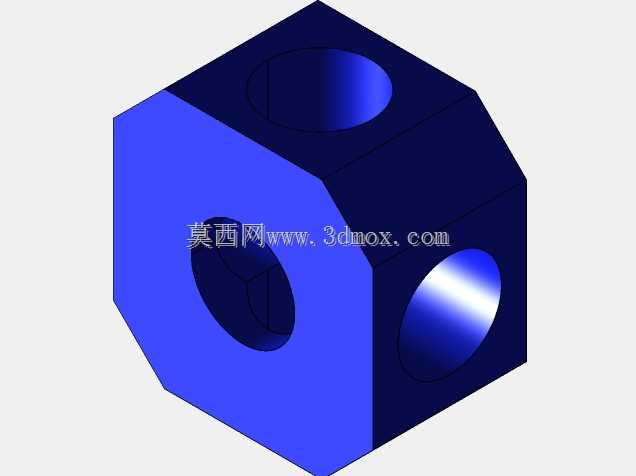

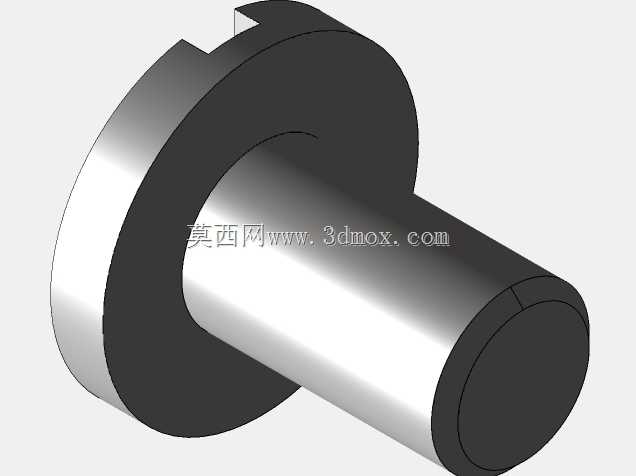

　　从结构设计逻辑来看，这个铰接组件采用了一体化的轴身加端部限位的结构形式，轴身整体为等直径圆柱面，加工时可以通过外圆磨一次成型，能很好保证圆柱度与表面粗糙度，降低铰接转动时的摩擦阻力，也能减少配合面的磨损速率。轴端的开槽结构是为了配合卡板或者开口销实现轴向限位，防止铰接轴在设备运行过程中因为振动、往复载荷出现轴向窜动甚至脱出，这个开槽的宽度与深度需要匹配对应规格的限位件，同时要保证开槽位置不会过度削弱轴端的结构强度，避免在冲击载荷下出现轴端断裂的问题。轴身靠近端部的环形凸台，是作为轴向定位的基准面，安装时这个凸台会贴合其中一个被连接件的端面，控制铰接轴的插入深度，保证两个被连接件之间的转动间隙处于合理范围，既不会因为间隙过小导致转动卡涩，也不会因为间隙过大出现连接晃动、载荷偏载的问题。

　　在实际安装适配层面，这类铰接轴的外径公差一般会选取h7或者g6级，和被连接件上的铰接孔采用间隙配合或者过渡配合，根据实际使用场景的载荷特性调整配合精度：如果是重载、有冲击载荷的工况，会适当减小配合间隙，提升连接刚度；如果是需要频繁转动、低阻力的工况，会稍微放大间隙，同时在配合面预留润滑脂的存储空间，部分同类型结构还会在轴身加工油槽，方便定期加注润滑脂，延长铰接部位的使用寿命。安装时需要注意，轴身插入铰接孔后，要保证端部的限位结构完全卡入到位，开口销或者卡板安装后要做防松处理，避免设备运行过程中限位件脱落。

　　从受力角度分析，这类铰接组件在工作时主要承受径向的剪切力与弯曲应力，所以设计时轴径的选取需要根据实际承受的最大载荷做强度校核，按照材料的许用剪切应力与弯曲应力计算最小轴径，再预留足够的安全系数，一般静载工况下安全系数不低于2.5，有冲击载荷的工况安全系数要提升到4以上。轴身的表面会根据使用场景做对应的表面处理，如果是在潮湿、有腐蚀介质的环境下使用，会做镀锌或者发黑处理提升防锈能力；如果是重载磨损严重的工况，会对轴身做淬火处理，提升表面硬度，增强耐磨性能。

　　在三维建模过程中，这类零件的建模需要重点关注几个关键尺寸的准确性：首先是轴身的直径与有效配合长度，这两个尺寸直接决定了和铰接孔的适配性；其次是端部限位凸台的外径与厚度，这个尺寸关系到轴向定位的可靠性；还有端部开槽的位置、宽度与深度，要和选用的限位件完全匹配，避免安装时出现干涉或者限位失效的问题。建模时可以先通过旋转特征生成轴的主体轮廓，再通过拉伸切除生成端部的开槽，最后对所有锐边做倒角处理，既可以避免安装时划伤操作人员，也能引导轴身顺利插入铰接孔，减少安装时的卡滞问题。这类铰接结构虽然结构形式简单，但是在整个机械系统中承担着非常关键的连接作用，一旦出现失效，很可能导致整个设备的动作卡滞甚至结构垮塌，所以设计、加工、安装的每一个环节都需要严格把控精度与质量，不能因为结构简单就忽略细节上的设计考量。
