直齿圆柱传动齿轮零件结构设计

项目分类:齿轮 发布时间:2022-01-21 ID:510319
  • 直齿圆柱传动齿轮零件结构设计

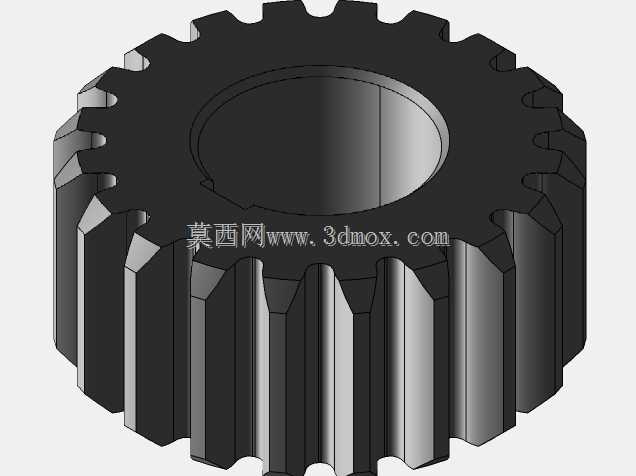

  这款直齿圆柱齿轮是机械传动系统里的核心基础零件,在各类需要定比传动的动力传递场景中都有广泛应用,从普通的轻工输送设备、小型机床进给机构,到农用机械的动力分配单元、工程机械的辅助传动支路,都能见到这类结构齿轮的身影。它的核心作用是在平行轴之间传递旋转扭矩与运动,通过轮齿的连续啮合,保证输入与输出轴之间的传动比恒定,不会出现瞬时传动比波动带来的传动冲击,适配多数对传动平稳性有基础要求的中低速传动工况。从结构设计逻辑来看,这款齿轮采用了实心辐板式的基础结构,中心设置贯通式安装轴孔,用来与配套的传动轴形成配合,轴孔的尺寸公差需要根据配合等级选择基孔制过渡配合或者间隙配合,保证装配后齿轮不会出现径向窜动,同时也能满足拆装维护的需求。

  轮齿部分采用标准渐开线齿形设计,齿顶设置合理的倒角,既可以避免装配过程中齿端磕碰产生毛刺影响啮合精度,也能在啮合初期减少轮齿端部的应力集中,降低轮齿崩边的失效概率。齿宽的设计结合了传递扭矩的大小做匹配,足够的啮合接触宽度可以保证单位齿面载荷处于材料许用接触应力范围内,避免长期运行出现过早的齿面点蚀失效。在实际安装边界上,这款齿轮的外径、齿根圆直径与中心轴孔的同轴度需要严格控制形位公差,否则装配后会出现轮齿啮合侧隙不均匀的问题,运行过程中产生异常噪音与振动,加速齿面磨损。轮齿的加工精度可以根据使用场景选择对应的等级,用于普通传动场景时选择中等精度等级即可满足使用需求,若是用于进给传动等对传动精度要求稍高的场景,则需要提升齿形、

  齿向的公差等级,同时对齿面做相应的硬化处理,提升齿面的耐磨性能。在传动系统布局时,需要注意这款齿轮与配对齿轮的中心距偏差控制在允许范围内,中心距过大会导致啮合侧隙过大,正反转切换时产生明显的回差,中心距过小则会导致轮齿啮合过紧,运行阻力增大,甚至出现卡齿、齿面胶合的失效问题。齿轮的轴向定位通常可以通过轴肩配合卡簧或者平键实现,平键槽的位置设置在轴孔侧壁,键槽的对称度公差需要符合设计规范,保证扭矩传递过程中键的受力均匀,避免出现键槽压溃的失效情况。这类直齿轮相比斜齿轮,不存在轴向力,对支撑轴承的轴向承载能力没有额外要求,可以简化支撑结构的设计,降低整体传动单元的成本,同时加工工艺也更简单,不需要专用的斜齿加工设备,

  普通滚齿机即可完成齿形加工,适合批量生产应用。在日常运维场景中,这类齿轮的啮合面需要根据运行转速选择合适的润滑方式,中低速运行时可以采用脂润滑,高速运行时则需要采用油浴或者喷油润滑,保证齿面之间形成稳定的油膜,减少金属直接接触带来的磨损,延长零件的使用寿命。设计过程中还需要考虑齿轮的动平衡要求,当齿轮的运行线速度超过一定阈值时,需要对齿轮做动平衡校正,避免高速旋转时产生的离心力引发整个传动系统的振动,影响设备的运行稳定性。
