差速器锥齿轮组传动结构设计

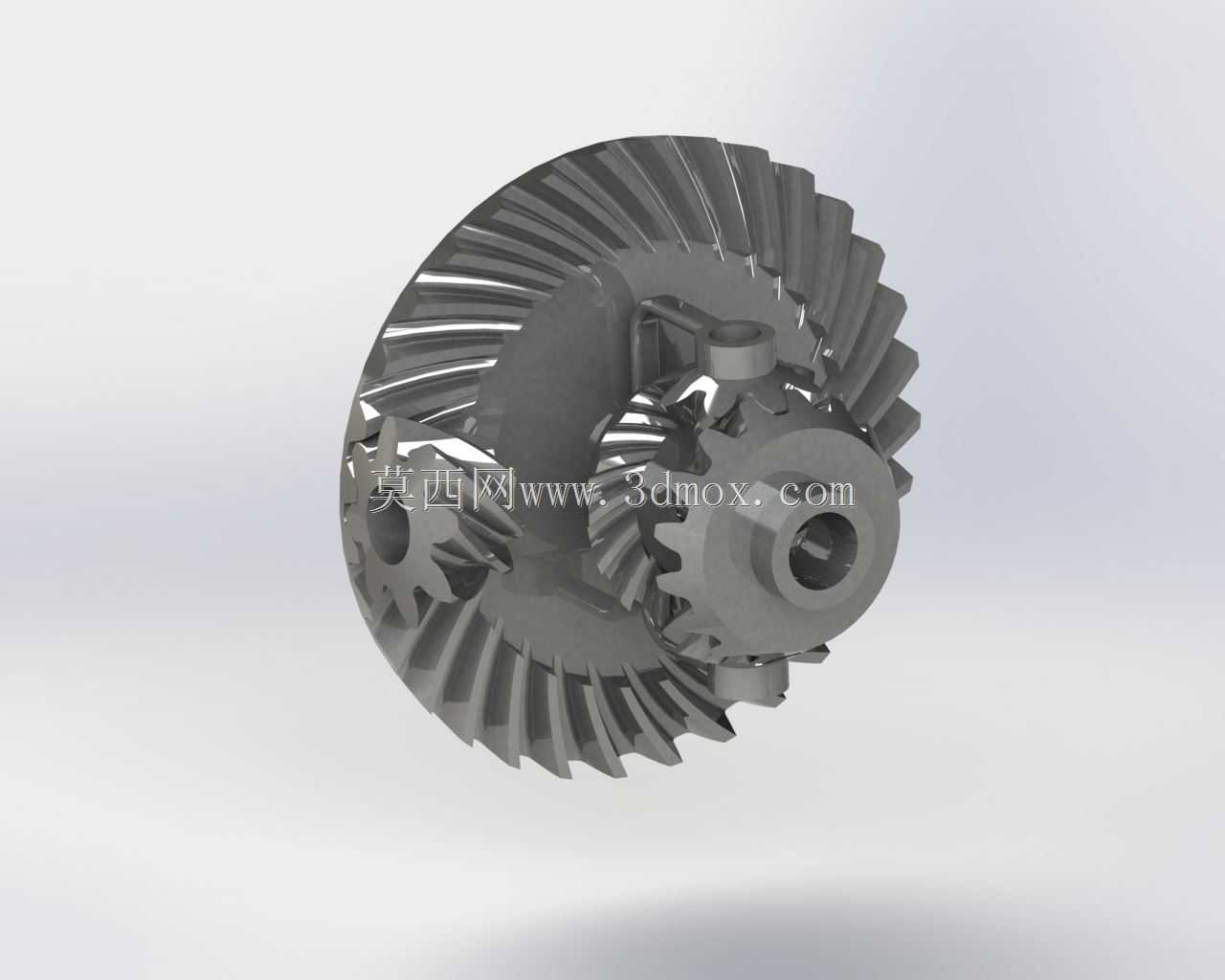

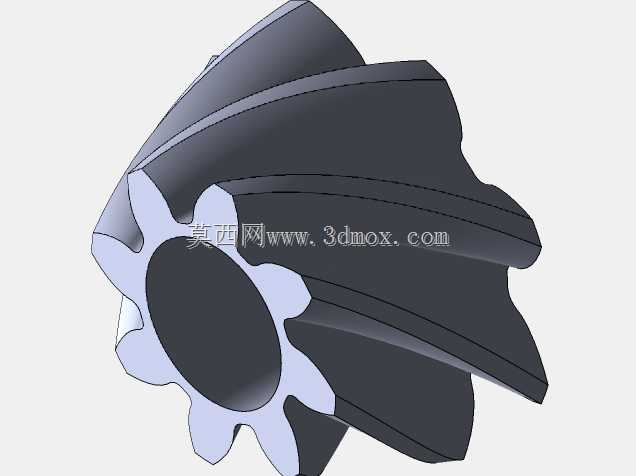

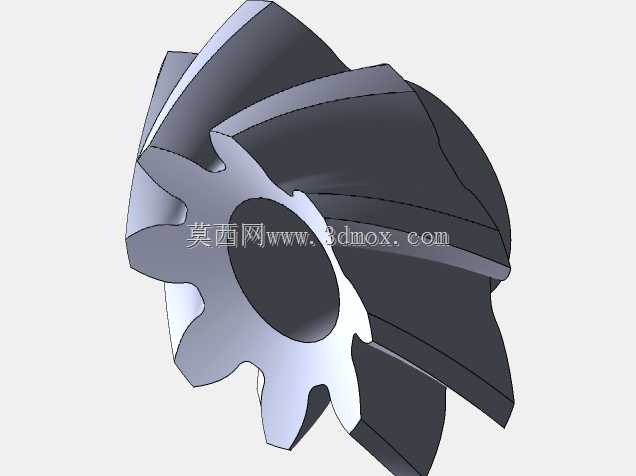

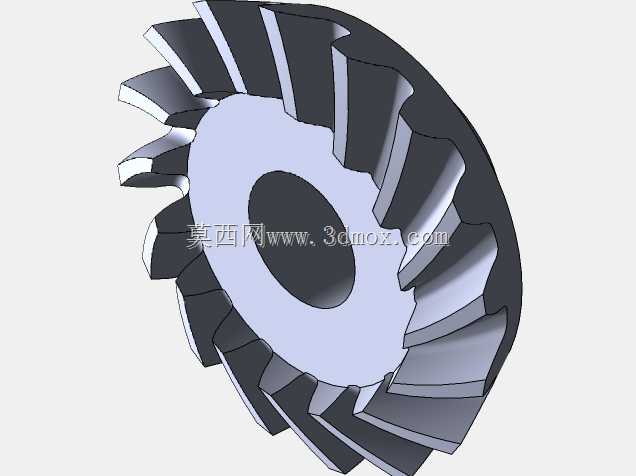

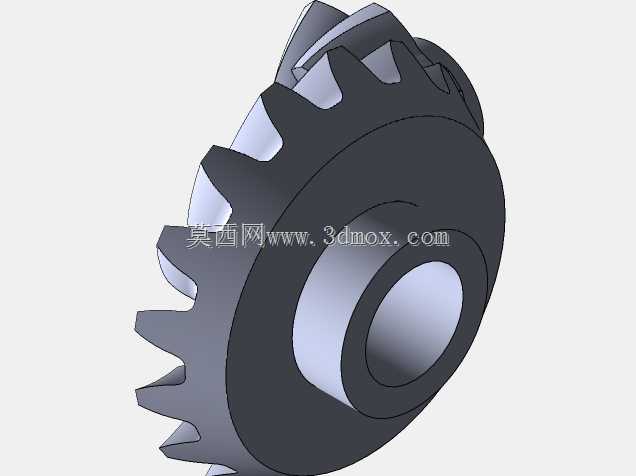

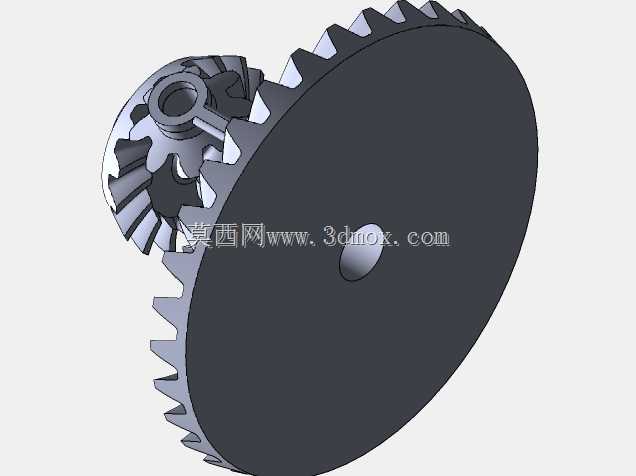

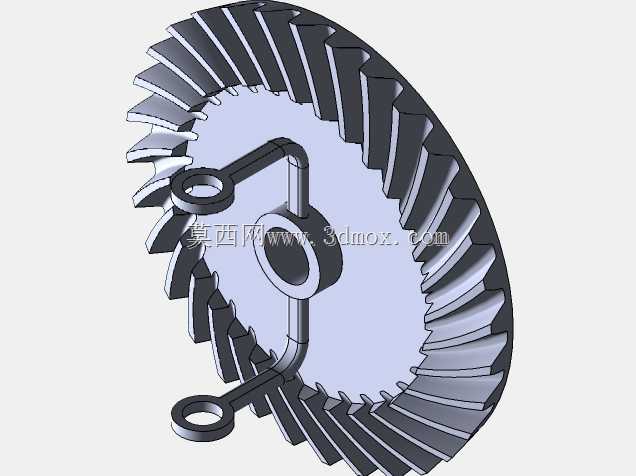

　　这套差速锥齿轮组结构，常见于乘用车辆、非道路工程车辆的驱动桥核心传动段，也可适配小型特种作业装备的动力分流场景，核心作用是在动力输入持续稳定输出的前提下，允许两侧输出端存在合理转速差，避免车辆转弯、走起伏路面时出现轮胎拖滑、传动件憋卡的问题。从结构布局来看，整套组件以大尺寸盆形锥齿轮作为主从动件，和输入端小锥齿轮形成正交啮合，把纵向输入的动力转向90度传递到差速器壳体内，壳体内对称布置的行星锥齿轮和两侧半轴锥齿轮相互咬合，当两侧输出轴阻力一致时，行星齿轮仅随差速器壳体做公转，整体同步输出扭矩；当两侧阻力存在差值时，行星齿轮在公转的同时产生自转，自动分配两侧半轴的转速，匹配不同的行驶阻力需求。设计过程中首先要确定的是啮合副的模数、

　　压力角和螺旋角参数，盆齿的螺旋方向和输入小齿轮的螺旋方向需要配对匹配，保证啮合时轴向力方向能抵消部分轴承载荷，减少支撑端的磨损；齿面接触区的位置要控制在齿高中部偏小端区域，避免重载下接触区偏移到齿端造成崩齿。安装边界上，盆齿的背锥面需要和差速器壳体的定位止口完全贴合，连接螺栓的预紧力要按对角线顺序分步加载，避免齿圈安装偏摆造成啮合间隙不均；输入小齿轮的支撑通常采用一对圆锥滚子轴承背对背布置，调整垫片的厚度要精准控制，保证齿轮啮合的侧隙在合理区间，侧隙过小容易出现运转卡滞、齿面胶合，侧隙过大则会产生换向冲击、传动噪音偏大。行星齿轮和半轴齿轮的啮合侧隙同样需要通过垫片调整，行星齿轮轴的定位销要完全卡入差速器壳体的销孔内，

　　避免大扭矩输出时行星轴窜动脱出。实际应用中，这类锥齿轮组的加工精度直接决定传动平稳性，齿部通常采用渗碳淬火处理提升表面硬度，芯部保留足够韧性应对冲击载荷，装配完成后需要在专用工装上做啮合印痕检测，通过增减调整垫片的厚度修正接触区位置，保证全工况下齿面受力均匀。不同于定传动比的直齿轮传动结构，这套差速齿轮组需要兼顾动力传递和转速差补偿的双重功能，设计时要核算不同工况下的齿轮接触强度和弯曲强度，尤其是车辆急加速、单侧车轮打滑的极端工况，行星齿轮的自转转速会快速升高，要保证齿面润滑充分，避免高速滑动下出现齿面烧蚀。整套结构的外形轮廓以盆齿的最大外径为安装边界，差速器壳体的外圆要和驱动桥壳的内部腔体预留足够间隙，避免车辆颠簸时壳体和桥壳发生运动干涉，两侧半轴的花键插入深度要满足设计要求，保证扭矩传递的接触长度足够，避免花键压溃失效。
