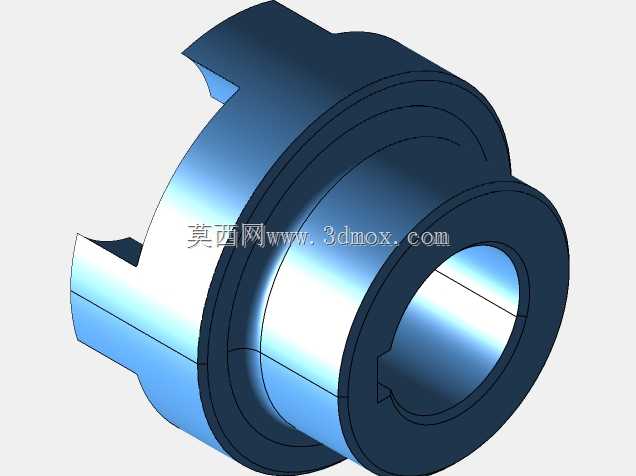

带键槽凸爪式半联轴器金属传动构件

项目分类:通用机械零部件 发布时间:2022-01-21 ID:510321
  • 带键槽凸爪式半联轴器金属传动构件

  这类带凸爪的半联轴器构件,在中小扭矩的动力传递场景中应用十分广泛,常见于轻工输送线、小型机床进给机构、农用机械动力输出端这类需要频繁拆装维护的传动链路里,相比整联式联轴器,半体拆分的结构能在不挪动两端动力端、负载端设备安装位置的前提下,快速完成传动链路的检修或易损件更换,大幅降低现场运维的拆装工作量。从实际功能来看,该构件作为联轴器的主动或从动半体,一端通过内孔与传动轴配合,依靠内孔壁加工的键槽传递扭矩,避免轴与孔之间出现周向打滑,另一端的凸爪结构会与另一半联轴器的对应凹槽嵌合,配合弹性缓冲垫就能补偿两轴之间少量的径向、角向偏移,抵消设备运行中产生的小幅振动,避免刚性连接带来的应力集中损伤轴端轴承。设计这类构件时,

  首先要匹配对应轴径的公差配合,内孔通常选用H7/k6的过渡配合,既保证装配时的同轴度,又不会出现过盈量过大导致拆装困难的问题;键槽的尺寸严格对应轴上平键的规格,槽深、槽宽的公差控制在IT8级以内,保证键的侧面受力均匀,避免长期交变载荷下出现键槽压溃变形。外轮廓的台阶结构是为了匹配安装端的轴承座端面定位,凸缘部分的外径要小于安装腔的内壁最小尺寸,预留出0.5-1mm的安装间隙,避免设备运行时构件旋转刮蹭腔体壁面;凸爪的数量、弧度和啮合深度经过受力校核,在额定扭矩下爪部的剪切应力、挤压应力都控制在材料许用应力的60%以内,预留足够的安全余量应对设备启动时的瞬时冲击载荷。外形尺寸方面,该构件的轴向总长度要匹配两端轴的伸入长度,

  内孔的有效配合长度不小于轴径的1.2倍,保证轴孔配合的接触面积足够传递额定扭矩,不会出现轴端晃动;凸爪的外圆直径与另一半联轴器的爪部外圆保持一致,保证旋转时的动平衡精度,对于转速超过1500rpm的应用场景,还需要在加工完成后做动平衡校正,将剩余不平衡量控制在G6.3级以内,避免高速旋转时产生额外振动。安装边界上,构件装入轴端后,凸缘端面要与轴肩贴合,轴向定位的锁紧件要预留足够的安装空间,凸爪与另一半嵌合时,爪部端面之间要预留1-2mm的轴向间隙,补偿设备运行时轴的热伸长量,避免构件受到额外的轴向推力导致轴承过载。这类构件的建模过程中,要重点关注凸爪与基体连接位置的圆角过渡,不能出现直角尖角,避免热处理或受力时出现应力集中开裂,

  内孔键槽的端部要加工出退刀槽,方便铣削加工时刀具退出,同时减少键槽端部的应力集中;外圆表面的粗糙度控制在Ra1.6以内,保证装配时与密封件、轴承的配合精度,非配合面的粗糙度控制在Ra6.3即可,降低不必要的加工成本。实际选型应用时,要根据传递的额定扭矩、轴径、两轴允许的偏移量来匹配对应规格的半联轴器,不能仅凭轴径随意选用,否则容易出现爪部断裂、键槽压溃的失效问题;对于有腐蚀环境的应用场景,还需要对构件表面做发黑、镀锌处理,提升防锈能力,延长构件的使用寿命。
