方转圆法兰式通风管道过渡接头

　　在工业通风、除尘、废气收集、暖通空调等管路系统的布设过程中，经常会遇到方形管路接口与圆形管路接口需要对接的场景，这类场景下如果直接通过软接或现场焊接拼接，不仅施工难度大，后期密封性能难以保障，还会因为流道突变造成局部风阻陡增，提升风机的运行负载，增加不必要的能耗。这款方转圆结构的过渡接头，就是专门针对这类异径接口对接需求设计的管路连接构件，能够在不额外增加管路布设复杂度的前提下，实现方形端口与圆形端口的平滑过渡，同时兼顾安装便捷性与流道顺畅性。

　　从实际使用场景来看，这类过渡接头常被用在设备出风口与主通风管路的衔接位置，比如工业除尘设备的方形出风口对接圆形螺旋风管、车间废气收集罩的方形接口对接圆形排风管道、暖通系统中方形静压箱对接圆形送风支管等场景，相比现场手工敲制的过渡件，标准化的结构设计能够保证流道内壁的顺滑度，减少气流在变径段产生的涡流，降低局部压力损失，实际测算下来，顺滑过渡的结构相比直角突变的拼接结构，局部风阻能够降低40%以上，对于长距离通风系统来说，能够有效降低风机的选型压头，减少长期运行的电能消耗。

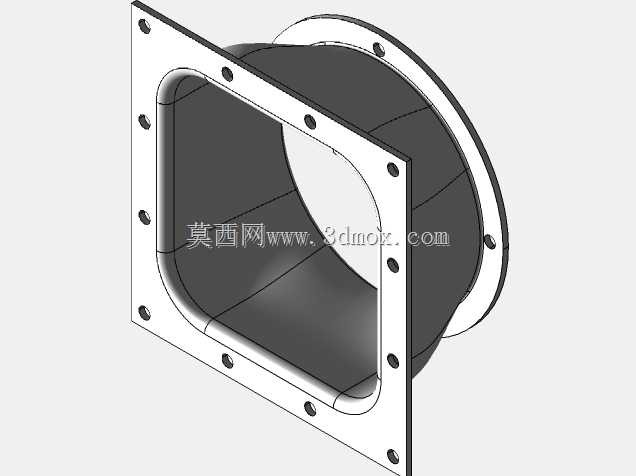

　　从结构设计层面来看，接头两端均采用一体式法兰结构，方形端法兰沿周向均匀布置了安装螺栓孔，孔位间距按照通用通风管路的安装标准设定，能够直接匹配市面上常规的方形风管法兰、设备出风口法兰的安装孔位，不需要现场重新打孔适配；圆形端法兰同样沿圆周均匀分布螺栓孔，适配标准圆形风管的法兰连接尺寸。两端法兰与中间过渡段采用一体化成型结构，过渡段的曲面采用渐变式顺滑设计，从方形端口的四个直角位置开始，曲面以固定曲率逐步向圆形端口过渡，整个流道内壁没有突兀的折角或台阶，气流经过时能够顺着曲面平滑转向，避免了直角位置容易积灰、滞留冷凝水的问题，在输送含尘气体、带少量冷凝水的废气时，不容易出现积灰堵塞、积液腐蚀的问题，后期维护清理的难度也更低。

　　在安装边界的设计上，方形法兰的外轮廓尺寸比方形接口的内通径大出足够的螺栓安装空间，螺栓孔中心到法兰边缘的距离满足普通螺栓的扳手操作空间要求，现场安装时不需要额外预留过多的操作间隙，在管路排布紧凑的设备内部也能顺利完成螺栓紧固。圆形法兰的端面与方形法兰的端面存在固定的轴向距离，整个过渡段的长度经过优化，既保证曲面过渡的曲率足够平缓，不会因为长度过短造成流道突变，也不会因为长度过长占用过多的管路安装空间，能够适配大多数设备内部局促的安装空间。法兰端面的平整度控制在安装密封要求范围内，对接时只需要在法兰之间加装常规的橡胶密封垫，就能满足中低压通风系统的密封要求，不需要额外打胶或者做焊接密封，后期拆卸维护也十分方便。

　　从结构强度的角度考虑，法兰与过渡段的连接处做了圆弧过渡加强，避免了应力集中导致的连接处开裂问题，即使在管路系统存在轻微振动的场景下，也能保证长期使用的结构稳定性，不会因为风机运行的振动造成焊缝开裂、法兰变形等问题。整个构件的壁厚选取兼顾了结构强度与材料成本，在满足常规通风系统负压、正压强度要求的前提下，尽可能控制构件自重，降低对管路支撑结构的负载要求，安装时单人即可完成对位与螺栓紧固，不需要额外的吊装辅助。
