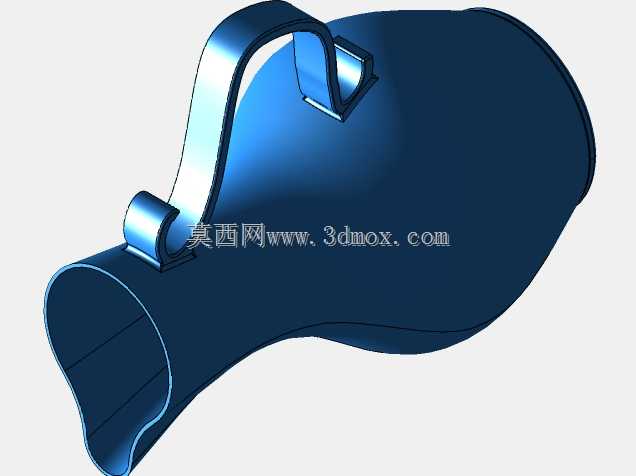

带把手敞口水壶结构三维造型设计

　　做这类敞口带把手的壶体结构建模，首先要考虑的是日常使用场景下的人机交互逻辑，不能只盯着曲面顺滑度做表面功夫。先从壶身的流体容纳腔体说起，整个腔体采用变径回转体做基础轮廓，在靠近出水端的位置做收窄的导流弧面，倾倒液体时不会出现沿壶壁淌流的问题，这部分的曲面曲率要顺着液体流出的方向做连续过渡，不能出现曲率突变的折角，不然实际注塑生产时会出现应力集中，日常使用受冷热交替也容易开裂。

　　把手部分的设计是整个结构的重点，不能直接做个简单的弧形条装上去，要考虑握持时的受力分布：把手和壶身的两个连接点，一个靠近壶身上部的肩部位置，一个靠近壶身下部的底侧位置，两个连接位都做了加厚的过渡圆角，把握持时的载荷分散到更大的壶壁接触面上，避免单点受力导致连接位断裂。把手内侧的弧度贴合成年人四指弯曲的自然轮廓，握持时不会有硌手的棱角，同时把手和壶身之间预留了足够的握持间隙，哪怕冬天戴薄手套也能顺利握住，不会出现卡手的情况。

　　壶口位置做了外翻的卷边结构，一方面是提升壶口的结构强度，避免磕碰后出现卷边变形，另一方面外翻的弧面和嘴唇接触时的触感更柔和，不会有锋利的割手感，同时这个卷边结构在倾倒时能起到截断液流的作用，停止倾倒时液体不会顺着壶口外壁往下流。壶身底部做了轻微的内凹设计，放置在平面上时，只有外圈的环形支撑面接触台面，哪怕台面有轻微的不平整，也能放得稳，不会出现晃荡的情况，同时内凹的结构也能减少壶底和台面的摩擦面积，拖动的时候不会刮花台面，也能减少壶底的磨损。

　　从建模的逻辑来说，做这个壶体不能直接用整体抽壳的方式一步到位，要先把壶身的外轮廓曲面做顺，检查每一段曲面的G2连续性，尤其是壶身和把手连接的位置，要做曲面的融合过渡，不能出现明显的拼接痕迹，不然渲染出来的效果会有生硬的棱线。抽壳的时候要注意壁厚的均匀性，整个壶体的壁厚保持一致，不能出现局部过厚导致注塑时产生缩痕，也不能局部过薄导致结构强度不足。把手部分要做内部的加强筋吗？其实这类日用壶体如果是用食品级PP材质生产的话，把手本身的厚度和壶身壁厚保持一致就足够承受满壶液体的重量，不需要额外加加强筋，加了筋反而会在表面出现缩印，影响外观质感。

　　再说到安装和使用的边界，这个壶体本身是一体式的结构，没有额外的装配零件，不需要考虑零部件之间的配合公差，唯一要注意的是如果后续要配壶盖的话，壶口的内径尺寸要做统一的公差带，预留0.2-0.3mm的配合间隙，保证壶盖能顺利盖合，不会出现过紧卡滞或者过松容易脱落的问题。壶身的整体高度要适配普通家用冰箱的侧门置物架高度，不能做的过高，不然放不进冰箱门的储物格，最大直径也要考虑普通人手的握持范围，单手握持时手指能够环绕壶身的大部分区域，提拿的时候更稳。

　　实际使用场景里，这类壶可以用来盛装凉水、果汁等常温或者低温饮品，结构设计上要考虑清洗的便利性，壶口的直径足够大，成年人的手可以直接伸进去清洗内壁，没有狭窄的死角，不会积存污垢。把手的承重设计要满足满壶液体的载荷，按照2L左右的容积计算，满壶液体重量大概2kg，加上壶体本身的重量，把手的连接位要能承受至少5kg的拉力不出现断裂或者变形，这部分在建模的时候可以做简单的受力仿真，检查连接位的应力分布，把应力集中的位置做圆角过渡优化，降低应力峰值。

　　曲面建模的时候，壶身的轮廓线要做对称检查，以过壶嘴和把手中心的平面做对称基准，保证左右两侧的曲面完全对称，不会出现歪把或者壶身偏斜的问题，不然生产出来的产品放在平面上会出现重心偏移，放置不稳。壶嘴的位置要比壶身的最高处略低一点，这样倒水的时候不需要把壶倾斜太大角度就能让液体流出，同时壶内的液体不会从壶盖的位置溢出来。整个壶体的外表面做光滑的曲面处理，没有多余的凸起或者凹槽，一方面是外观更简洁，另一方面也不容易积存污渍，擦拭的时候一擦就干净，适合日常高频使用的场景。
