壁挂式墙体安装引体向上健身支架结构

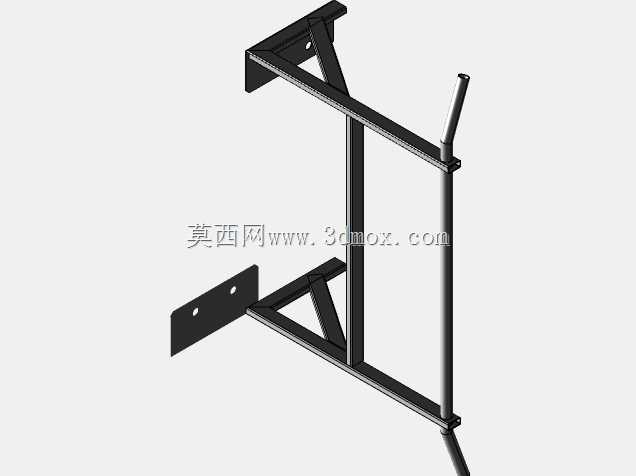

　　日常做家用健身器材的结构选型时，这类壁挂式引体向上支架是小空间场景里的高频适配方案，和落地式单杠相比，它完全不占用地面活动面积，所有载荷都通过墙体连接点传递到建筑结构上，很适合小户型家庭、小型工作室、宿舍这类没有多余空间放置大型健身器械的场景。从结构受力逻辑来看，整个支架采用矩形钢管作为主承载构件，主横杆采用水平布置，是用户抓握完成引体动作的核心受力件，主横杆一端延伸出斜向上的短握把，能够满足不同握距、不同握姿的训练需求，既可以做常规正手宽距引体，也能切换窄距、侧握的训练动作，适配不同训练阶段的使用需求。斜撑构件的布置是整个结构受力优化的关键，在墙体安装板和主横杆之间设置三角形斜撑，

　　能够将主横杆承受的竖向载荷快速分解传递到墙体固定点，避免主横杆根部出现应力集中导致的焊缝开裂或者构件变形，下方的辅助支架同样采用三角支撑结构，既可以作为双杠臂屈伸的支撑件，也能进一步强化整个支架的整体刚性，减少用户使用过程中的结构晃动。安装边界方面，整个支架的固定完全依靠两块带安装孔的墙体连接板，每块连接板上设置两个螺栓安装孔，安装时需要匹配实心砖墙或者混凝土剪力墙的墙体结构，禁止在空心砖、轻质隔墙这类承载力不足的墙体上安装，螺栓需要选用膨胀螺栓或者穿墙螺栓，确保连接点的抗拔、抗剪承载力满足使用要求，安装时需要保证两块连接板处于同一垂直平面，主横杆保持水平状态，避免出现偏载导致的局部受力过大。从设计细节来看，

　　所有钢管构件的端部都做了封堵处理，避免日常使用过程中进入杂物造成内部锈蚀，所有焊缝位置都做了满焊处理，焊后打磨去除焊渣和尖锐边角，避免用户使用过程中被划伤，握把位置预留了包裹防滑套的安装空间，后期可以加装橡胶或者泡棉防滑套，提升抓握时的摩擦力，减少手滑的风险。这类支架除了满足基础的引体向上训练需求，下方的平行横杆还可以搭配悬挂训练带、吊环、沙袋等配件，拓展出更多的训练功能，不需要额外增加其他固定结构，整体结构的冗余度设计合理，在保证承载能力的前提下尽可能减少了材料的使用，控制整体重量的同时也降低了安装难度。在建模过程中需要重点关注各个连接节点的焊缝位置处理，以及安装孔的位置精度，确保实际加工时各个构件能够精准拼接，安装孔的位置偏差控制在合理范围内，避免现场安装时出现孔位对不上的问题，同时需要对主横杆、斜撑、安装板这几个核心受力件做受力校核，确保在额定载荷下构件的变形量在允许范围内，不会出现永久变形或者结构失效的问题。
