带侧置螺旋弹簧的阻尼缓冲减震构件

项目分类:通用机械零部件 发布时间:2022-01-21 ID:510326
  • 带侧置螺旋弹簧的阻尼缓冲减震构件

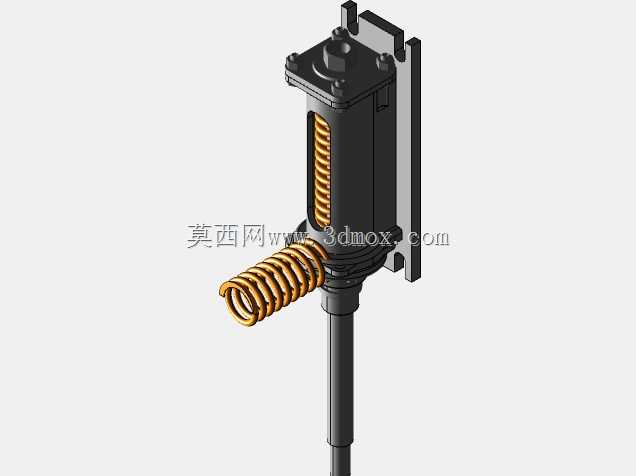

  这款带侧置螺旋弹簧的阻尼缓冲构件,核心应用场景覆盖行走类机械的行走机构振动缓冲、工业设备的冲击载荷吸收、小型作业平台的位移限位缓冲等领域,在实际使用中,它承担着将外部输入的冲击动能通过阻尼介质耗散、同时依靠弹性元件完成复位的核心作用,避免刚性连接的构件在交变载荷、瞬时冲击下出现焊缝开裂、紧固件松脱、配合面磨损超差等常见工程失效问题。从功能特性来看,该构件采用阻尼筒体与侧置螺旋弹簧并行的布局,区别于常规同轴弹簧套设在阻尼杆外侧的结构,这种侧置布局能够在有限的径向安装空间内,通过调整侧置弹簧的线径、有效圈数来匹配不同的刚度需求,无需放大阻尼筒体的外径尺寸,适配安装空间局促、径向尺寸受限的装配场景。阻尼筒体采用密封式筒身结构,

  内部可填充液压油、阻尼脂等粘滞介质,通过活塞上的节流孔产生阻尼力,将往复运动的机械能转化为热能散出,侧置的螺旋弹簧两端分别与筒身安装座、伸出杆端的连接座固定,在阻尼杆伸出或缩回时同步产生弹性形变,既承担复位功能,也能分担部分径向载荷,避免阻尼杆承受过大的侧向力导致密封件偏磨、杆体拉毛。从设计思路层面拆解,该构件的安装端采用背部板式安装结构,背部的安装板预留了螺栓过孔与定位凸台,安装时可先将安装板通过螺栓固定在设备的安装基面,定位凸台卡入基面的定位槽内,避免工作过程中构件出现周向转动;伸出杆端的连接头采用铰接式结构,可与被缓冲的活动构件通过销轴连接,允许活动端存在小角度的摆动,补偿安装过程中产生的同轴度误差,避免杆体承受附加弯矩。

  筒身与端盖的连接采用螺栓紧固的密封结构,端盖与筒身之间设置密封垫片,阻尼杆伸出端设置多重密封圈,包括防尘圈、斯特封、O型圈组合,既防止内部阻尼介质泄漏,也阻挡外部的粉尘、泥水进入筒腔内部,适配多粉尘、有淋水的户外作业工况。侧置弹簧的两端采用并圈磨平处理,端部与安装座的定位槽贴合,避免弹簧工作时出现歪斜、侧向弹出的问题,弹簧表面做发黑防锈处理,适配常规工业环境的防腐蚀需求,若用于高腐蚀场景也可更换为镀锌、镀达克罗的表面处理版本。从外形尺寸与安装边界来看,该构件的总长度在阻尼杆完全缩回时处于紧凑区间,背部安装板的孔位间距符合常规小型设备的安装孔距标准,侧置弹簧的外径小于筒身的最大外径,不会额外占用过多径向安装空间,

  阻尼杆的有效行程覆盖常规小型缓冲场景的位移需求,最大伸出长度下杆体的导向长度足够,不会出现杆体失稳弯曲的问题。在实际选型匹配时,可根据外部冲击能量的大小调整内部节流孔的孔径、更换不同刚度的侧置弹簧,无需改动整体安装尺寸,就能适配不同载荷等级的缓冲需求,比如用于小型代步车辆的悬架缓冲时,可选用刚度稍大的弹簧、阻尼力偏大的节流孔设置,用于工业设备的门体缓冲、工位阻挡缓冲时,可更换刚度偏小的弹簧、阻尼力更柔和的节流孔配置。该构件的所有配合面均采用公差配合设计,筒身内孔与活塞的配合采用H7/g6间隙配合,既保证活塞运动顺畅无卡滞,也避免间隙过大导致阻尼力不稳定,阻尼杆的外圆表面做淬火处理,表面硬度达到HRC45以上,降低长期往复运动的磨损量,延长整体使用寿命。在三维建模过程中,该模型完整还原了所有零部件的装配关系,包括筒身内部的活塞结构、弹簧的有效圈数与端部并圈结构、安装板的螺栓孔位与定位凸台尺寸、密封件的安装槽位,可直接用于装配干涉检查、安装模拟、工程图导出,也可作为同类型缓冲构件设计的参考原型,帮助结构设计人员快速完成类似产品的方案迭代,减少重复建模的工作量。
