双列圆柱滚子滚动轴承结构设计

　　在各类重载旋转传动场景中，滚子轴承始终是支撑旋转轴系、抵消径向载荷的核心基础部件，从冶金产线的重载轧辊、矿山设备的破碎主轴，到机床主轴箱、重型减速机的输入输出轴端，这类轴承的性能直接决定整套设备的运行精度与服役寿命。不同于常规深沟球轴承的点接触受力形式，圆柱滚子轴承采用线接触的滚动体设计，相同安装尺寸下能承受的径向载荷要高出球轴承数倍，尤其适配存在冲击载荷、低速重载的工矿环境，不少需要长期连续运转的重型设备，都会优先选用这类滚子结构作为轴系支撑。

　　从结构设计逻辑来看，这款双列圆柱滚子轴承采用内圈、外圈分离的可拆分结构，滚动体为圆柱状滚子，通过保持架将两列滚子均匀分隔，避免滚动体之间直接接触产生滑动摩擦，同时保证每颗滚子在滚道内的运动轨迹稳定。设计过程中首先要匹配轴系的安装边界，内圈与旋转轴采用过盈配合，配合公差根据轴的转速、载荷冲击等级选定，通常重载工况下会选用稍大的过盈量，避免内圈与轴在运转过程中出现相对蠕动磨损；外圈与轴承座孔多采用过渡配合，方便安装过程中的同轴度调整，也能补偿一定的壳体加工形位误差。两列滚子的排布位置经过受力校核，确保径向载荷能均匀分布在两列滚动体上，避免单列滚子过载出现早期点蚀，滚道的曲率半径与滚子端面的修形设计，能有效降低边缘应力集中，即使轴系存在少量挠曲变形，也不会出现滚子端部的应力突变，大幅提升轴承的抗偏载能力。

　　外形尺寸的设计完全遵循通用安装互换性要求，内径尺寸适配常用的标准轴径系列，外径与轴承座的安装孔位匹配常规轴承座的规格，宽度尺寸考虑了轴系的轴向窜动预留量，因为这类圆柱滚子轴承通常仅承受径向载荷，轴向定位需要配合轴肩、轴承端盖完成，所以内圈或外圈会预留一定的轴向游动间隙，适配轴系在温度变化下的热伸长量，避免运转过程中出现轴向卡滞。滚动体的材质选用高碳铬轴承钢，经过淬火回火处理后表面硬度达到HRC60-65，芯部保持足够的韧性，既能承受接触应力下的表面磨损，也能抵抗冲击载荷下的碎裂风险；保持架采用冲压钢保持架结构，重量轻、强度高，能在高速运转下保持稳定的滚子引导，部分润滑条件较差的工况下，也可以在保持架上预留储油槽，存储少量润滑脂，延长补脂周期。

　　实际应用场景中，这类轴承的选型需要先核算轴系的额定径向载荷，结合预期寿命计算所需的基本额定动载荷，还要考虑运转时的极限转速，虽然圆柱滚子轴承的极限转速略低于同尺寸的深沟球轴承，但通过优化滚道表面粗糙度、采用合适的润滑方式，完全能满足多数工业设备的转速要求。安装过程中需要注意清洁度控制，避免铁屑、沙尘等杂质进入滚道，否则会在滚动体与滚道之间形成磨粒磨损，大幅缩短轴承使用寿命；润滑方式根据转速高低选择，低速重载工况选用高粘度的润滑脂，高速工况则采用油浴或者油气润滑，保证滚道接触表面能形成稳定的油膜，降低摩擦温升。不少设备运维过程中出现的轴承早期失效，往往不是轴承本身的设计问题，而是安装时的同轴度偏差过大、润滑脂填充量不合适，或者轴系的轴向定位间隙预留不足导致的，所以在三维建模阶段，就需要同步考虑安装工艺、运维空间的预留，比如轴承的安装位置要预留足够的拆卸空间，方便后期用拉马拆卸内圈，避免拆卸时损伤轴颈或者轴承座孔。

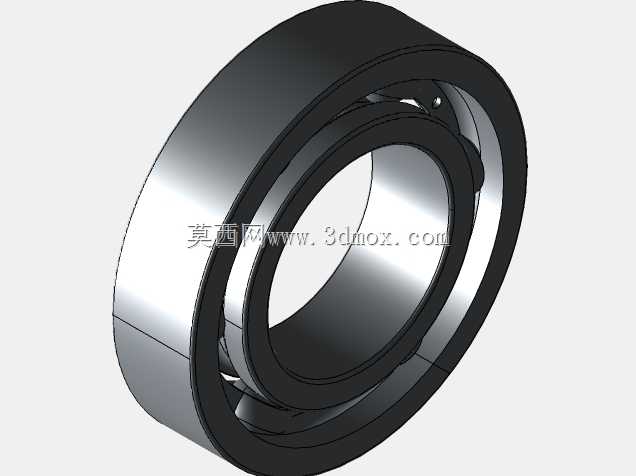

　　从建模细节来看，这款模型完整还原了轴承的所有结构细节，包括内圈的挡边结构、滚子的倒角、保持架的兜孔形状，在做整机装配仿真时，可以直接导入模型进行干涉检查，验证轴承与轴肩、端盖、密封件的配合间隙是否合理，也能通过运动仿真模拟轴系运转时轴承的受力状态，提前排查设计阶段的结构干涉问题。对于做设备改造、非标设计的工程师来说，这类标准化的通用零部件模型，能大幅减少重复建模的工作量，把更多精力放在核心功能结构的设计优化上，同时标准件的模型精度直接影响整机装配的仿真准确度，所以建模过程中严格按照实际加工尺寸绘制，所有配合面的尺寸公差、形位公差都在模型的参数中做了对应标注，方便后续出工程图时直接调用。
