开式结构传动叶轮三维设计

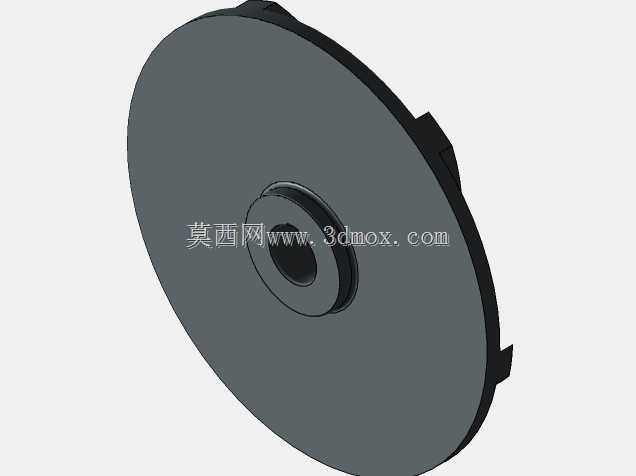

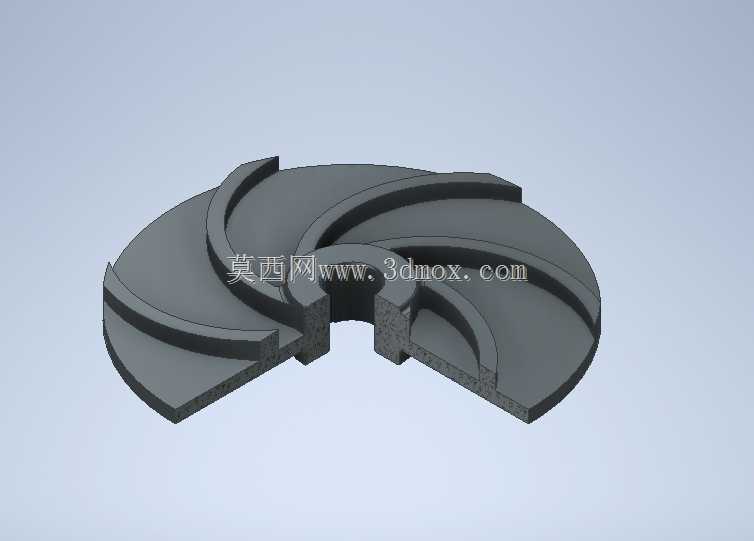

　　在流体输送、粉体物料分级、小型通风除尘这类工况里，开式叶轮的应用占比一直不低，和闭式叶轮相比，它没有前后盖板的封闭流道，对含杂质、高粘度、带纤维的介质通过性更好，不容易出现流道堵塞的问题，很多排污泵、粉料输送风机、小型吸料设备里都会用到这类结构的工作轮。这次设计的开式工作轮，核心是适配小流量、高介质通过性的工况，整体采用盘式基体加周向凸叶的结构，中心设置带台阶的安装轴孔，轴孔处做了加厚凸台设计，用来提升和传动轴配合的接触长度，降低高速旋转时的轴孔磨损，避免运行过程中出现叶轮晃动、偏心的问题。从安装边界来看，中心轴孔的配合公差选的是过渡配合，适合和直径匹配的电机轴、传动轴直接装配，轴孔端面预留了紧定螺钉的安装位，

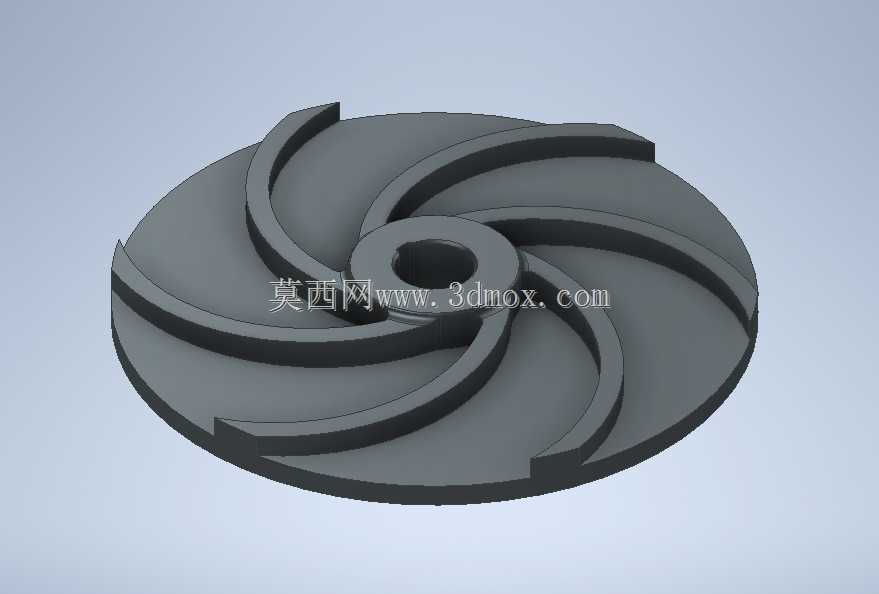

　　不需要额外做键槽加工就能完成轴向固定，对于小功率传动的场景来说，这种固定方式装配效率更高，后期维护拆卸也更方便。叶轮的主体盘体采用等厚设计，在保证结构刚性的前提下尽可能控制整体重量，降低旋转时的转动惯量，减少电机启动时的瞬时负载，周向分布的凸叶采用径向延伸加小角度后倾的设计，这种叶型在推送介质的时候不会产生过大的轴向力，能降低配套轴承的轴向负载，延长支撑部件的使用寿命。设计过程中首先考虑的是介质通过性，叶轮流道的开口间隙做了针对性放大，允许通过直径不超过流道间隙1/3的固体颗粒，在输送含少量碎屑的污水、或者带短纤维的气料混合物时，不会出现纤维缠绕、颗粒卡滞的问题。其次是动平衡的考量，周向叶片采用均布设计，每个叶片的外形、

　　重量偏差控制在极小范围内，盘体的外缘做了倒角处理，减少高速旋转时的风阻损耗，也避免锐边在装配过程中造成划伤。和常规闭式叶轮不同，这款开式叶轮的叶片直接和盘体一体成型，没有焊接、拼接的接缝，整体结构强度更高，在输送有一定磨损性的介质时，不会出现焊缝开裂、叶片脱落的问题。实际应用中，这类叶轮除了用在泵类产品上，也可以作为小型抛丸机的分丸轮、农业机械里的排料轮使用，只要调整叶片的角度和盘体的厚度，就能适配不同的流量、压力需求。设计时特意把叶片的外边缘做了加厚处理，因为开式叶轮的叶片外缘是和介质摩擦最多的位置，加厚之后能提升耐磨性能，延长易损件的更换周期。中心凸台的高度比盘体平面高出一定尺寸，装配的时候凸台端面可以和轴套、轴承端面贴合，

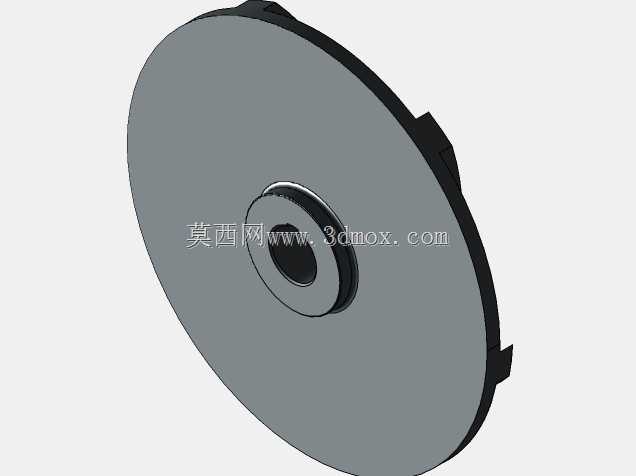

　　起到轴向定位的作用，不需要额外加装定位套，简化了装配的零件数量。盘体背面没有设置多余的加强筋，一方面是为了减少旋转时的背面紊流，降低无用的功率损耗，另一方面平整的背面也方便做动平衡校正，在动平衡测试的时候可以直接在盘体平面上打孔去重，不需要避开凸起的筋位。对于小功率的流体设备来说，这类开式叶轮的加工难度也更低，不管是采用工程塑料注塑成型，还是采用金属板材冲压、铸造成型，都能快速实现批量生产，不需要复杂的模具结构或者多工序拼接加工。在选型适配的时候，只需要确认中心轴孔的直径、叶轮的整体外径、以及安装空间的轴向间隙，就能直接替换同规格的原有叶轮，不需要对设备的其他结构做改动。实际运行测试里，这款叶轮在转速1450r/min的工况下运行平稳，振动值控制在允许范围内，输送含10%固体颗粒的液体时，没有出现堵塞、卡滞的情况，输送效率比同尺寸的闭式叶轮低10%左右，但通过性提升了40%以上，非常适合介质成分复杂、对防堵要求高的应用场景。设计的时候也考虑了不同材质的适配性，如果是用在腐蚀性介质的场景，可以直接采用不锈钢、工程塑料材质加工，结构不需要做任何调整，如果是用在磨损性强的工况，可以在叶片外缘堆焊耐磨层，或者整体采用耐磨铸铁铸造，结构的通用性很强。
