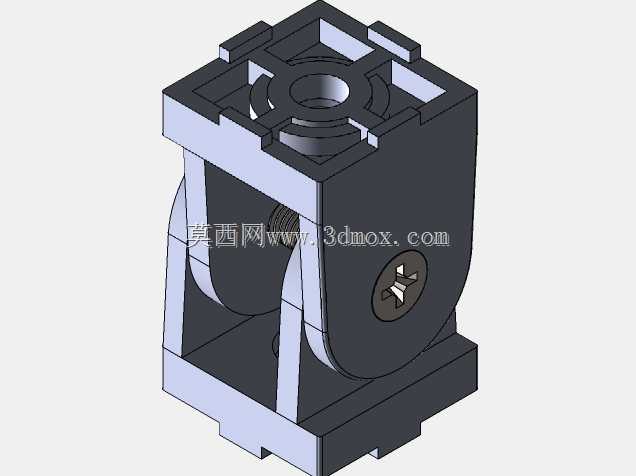

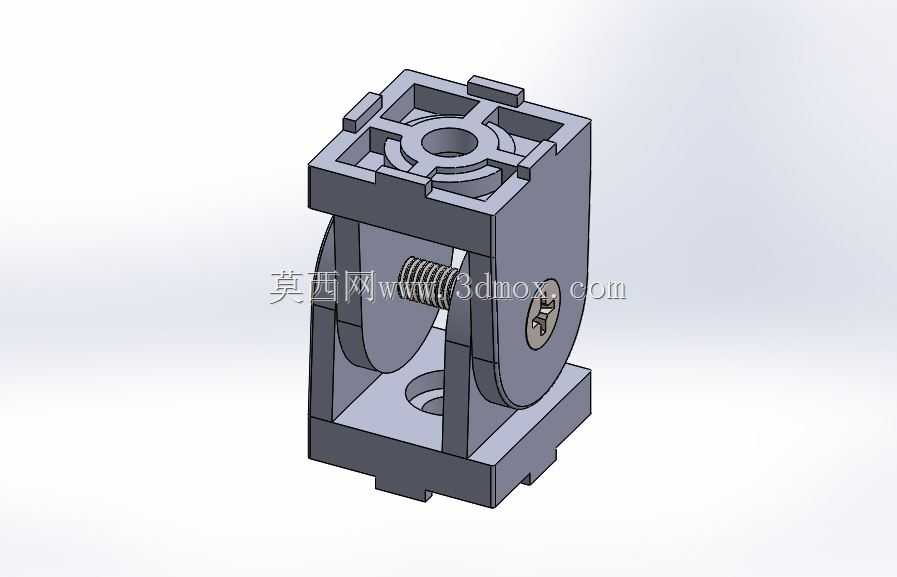

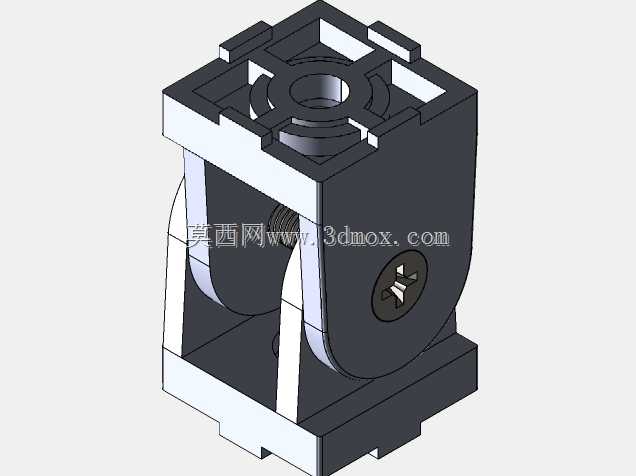

30X30规格铝型材铰接连接关节组件

　　在工业铝型材框架搭建的各类场景里，这类30X30规格的铰接连接关节是调整框架角度、实现活动连接的核心配件，常见于需要灵活调整工位角度的生产线旁物料架、设备防护门的活动铰接段、可倾斜操作的工装台支撑结构，还有一些非标自动化设备里需要实现角度摆动的轻型承载部位，替代传统的焊接铰接结构，不用做表面焊后处理，拆装调整都更便捷。

　　从实际使用的功能来看，这个关节组件可以实现两个垂直安装面之间0到180度范围内的角度调整，侧面的锁紧螺丝拧紧后可以固定调整好的角度，不会在承载后出现松脱滑移，中间的铰接轴配合间隙控制在0.1毫米以内，摆动过程没有明显旷量，既保证了调整时的顺滑度，也能满足轻型承载下的结构刚性要求。上下两个安装端面都做了和30系列铝型材适配的定位凸台，安装时可以直接卡入铝型材的端面槽内，不用额外做定位治具，配合T型螺栓就可以快速完成和铝型材的锁紧固定，安装效率比传统的钻孔铰接结构提升至少六成。

　　设计的时候首先考虑的是和30X30截面铝型材的安装适配性，上下安装座的外轮廓尺寸和铝型材截面完全一致，安装后和型材衔接处没有突出的棱角，整体外观和铝型材框架保持统一，不会出现突兀的结构凸起。铰接部分的主体采用和铝型材接近的铝合金材质，整体重量控制在200克以内，不会给铝型材框架增加过多的额外负载，同时铰接接触面做了加厚处理，锁紧时的接触面压应力控制在铝合金许用应力范围内，长期反复调整角度也不会出现接触面压溃变形的问题。侧面的锁紧螺丝采用标准内六角圆柱头螺钉，日常调整只需要普通内六角扳手就可以操作，不用配备专用工具，现场维护调整的门槛很低。

　　安装边界方面，这个关节组件完全收拢时的总高度和两段30X30铝型材直接对接的高度差控制在45毫米以内，做框架设计时不需要预留过多的安装空间，角度调整到90度时，两个连接端的铝型材不会出现结构干涉，最小可以实现两个型材段30度的锐角连接，覆盖了绝大多数铝型材框架的角度调整需求。安装时上下端面的连接孔位完全匹配30系列铝型材的端面中心孔距，不用在铝型材上额外加工安装孔，直接使用型材端面的预置安装孔就可以完成固定，对于后期改造的现有铝型材框架也能直接加装，不需要对原有框架做破坏性改动。

　　实际选型的时候需要注意，这个关节组件适合承载10公斤以内的轻型负载，不要用在需要承受大冲击载荷或者重型承载的部位，比如大重量的设备悬挂架、频繁受冲击的挡停结构就不适用，但是在轻型物料架、可调整角度的看板支架、设备活动防护栏、小型工装的角度调整部位，这个结构的可靠性和便捷性都远高于自制的铰接结构，整体的加工精度也能保证框架调整后的位置度，不会出现铰接间隙过大导致的框架晃动问题。铰接部位的轴和孔之间采用小间隙配合，没有额外添加衬套，因为铝合金本身的耐磨性能已经可以满足日常调整的使用需求，正常使用频率下三到五年内不会出现磨损超差的问题，如果是需要频繁调整角度的使用场景，也可以自行在铰接孔内加装铜衬套来进一步提升耐磨性能，结构本身预留了衬套安装的余量，不用做二次加工就可以直接加装。
