双缸串联式蒸汽动力机组结构设计

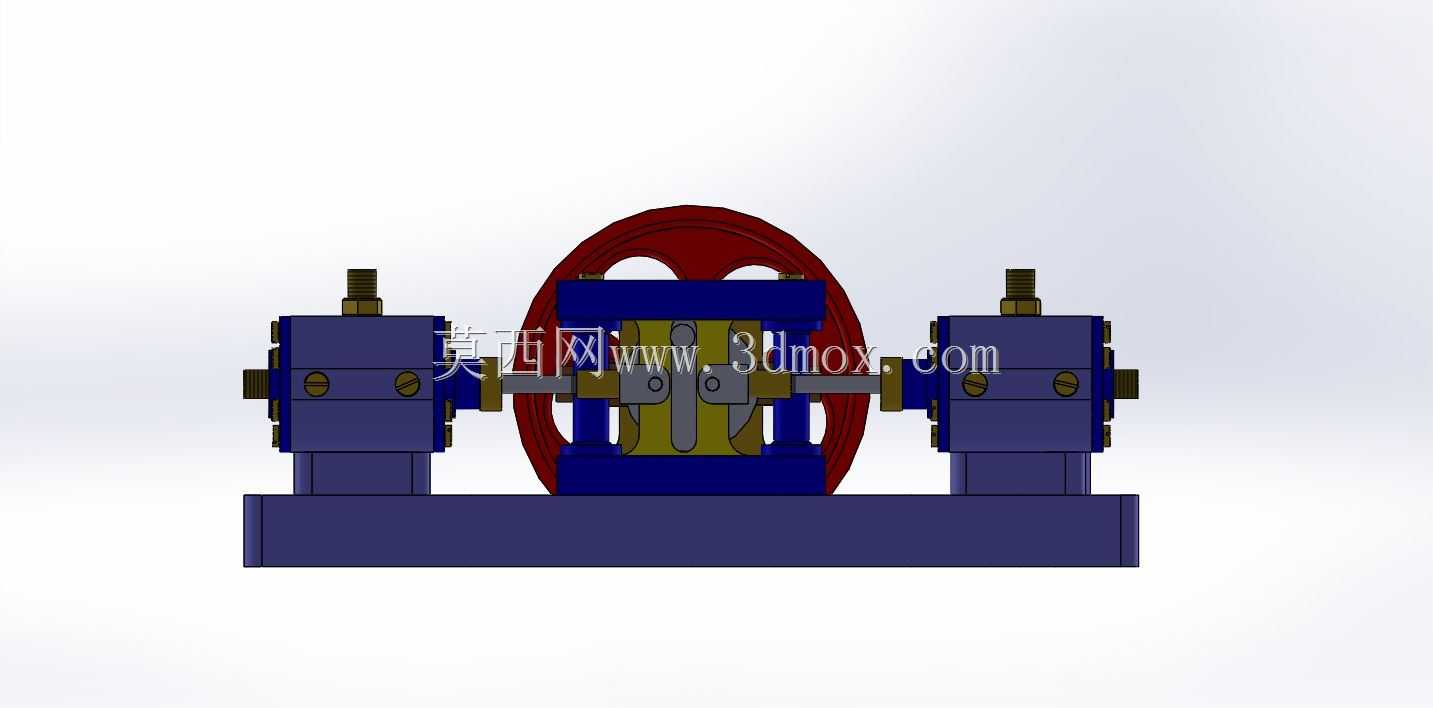

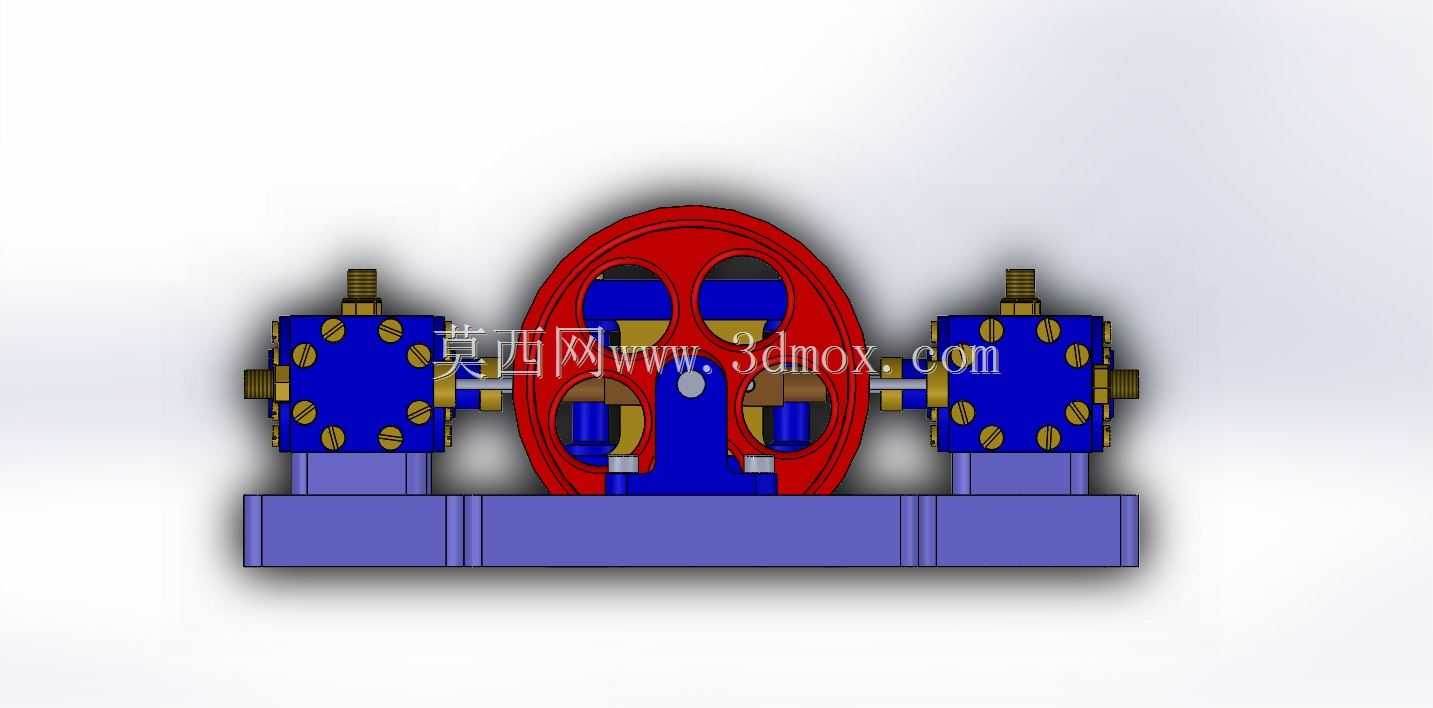

　　这套串联动力结构的设计初衷，是面向小型固定式动力输出场景，解决单缸动力机构扭矩输出波动大、低速运转稳定性不足的问题，常见于早年小型车间动力供给、教学演示动力台架、小型船舶辅助动力单元这类对动力平顺性有一定要求的使用场景。从结构布局来看，整机采用对称双缸横向排布设计，两个气缸组件分置飞轮两侧，曲轴贯穿两个气缸的活塞连杆机构，中间位置安装大直径辐条式飞轮，整套动力单元固定在一体化铸造的矩形安装底座上，这种布局能让两个气缸的做功行程形成相位差，抵消单缸往复运动产生的侧向振动，同时借助飞轮的大转动惯量储存做功行程的冗余能量，带动曲轴顺利越过止点，让输出轴的扭矩输出更平缓，避免单缸结构常见的低速卡顿、转速波动问题。

　　从功能特性上看，这套串联结构相比同排量单缸动力单元，能在不增加单缸缸径的前提下提升总输出功率，同时缩短整机的纵向安装尺寸，更适配安装空间横向宽裕、纵向局促的设备舱布局。每个气缸组件都集成了独立的进排气接口、阀组安装位，缸体与底座之间采用定位销加螺栓的紧固方式，既保证装配时的同轴度精度，也方便后期拆解维护缸内活塞、密封件等易损部件。曲轴的支撑点位设置在两个气缸外侧以及飞轮两侧，一共四个支撑轴承位，能大幅降低长曲轴运转时的绕度变形，避免长期高负载运转出现的轴颈偏磨、密封件泄漏问题。

　　设计过程中首先确定的是飞轮的尺寸边界，飞轮的直径、厚度直接关系到整机的运转平顺性，过大的飞轮会增加整机自重，提升启动阻力，过小的飞轮则无法起到足够的蓄能稳速作用，最终选定的飞轮直径约为单缸缸径的3.2倍，轮缘采用厚壁结构提升转动惯量占比，辐条采用镂空设计降低不必要的重量增量。两个气缸的相位角设置为90度，确保任意时刻至少有一个气缸处于做功行程附近，避免启动时出现死点无法启动的问题，同时让进排气阀的动作时序能错峰布置，降低配气机构的设计复杂度。

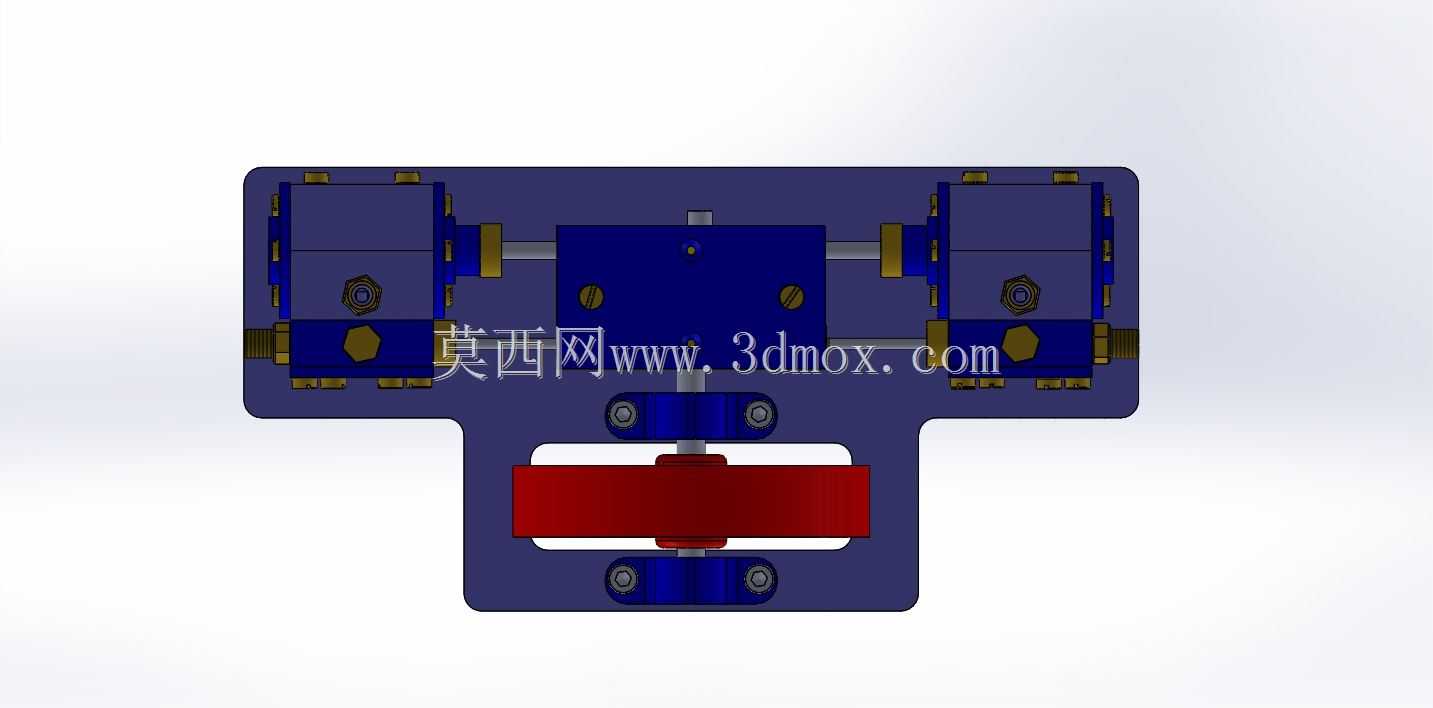

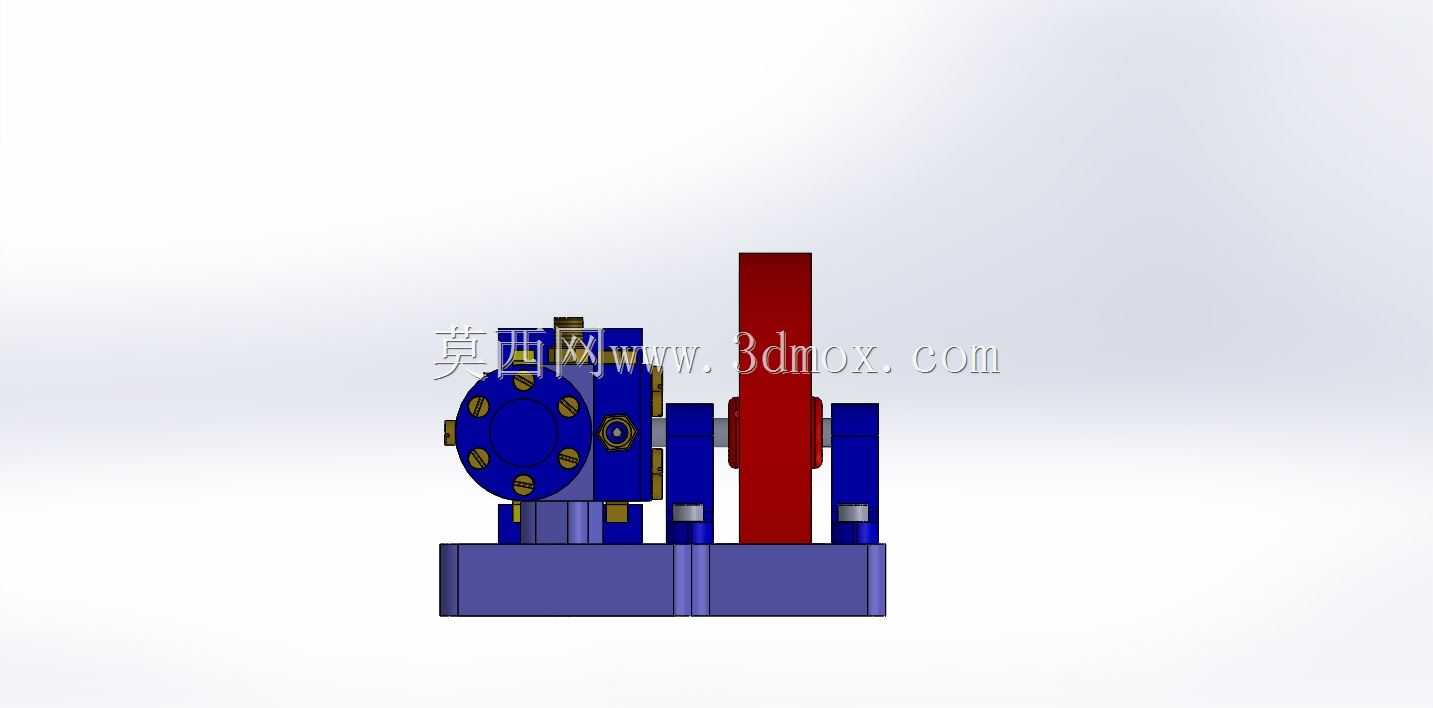

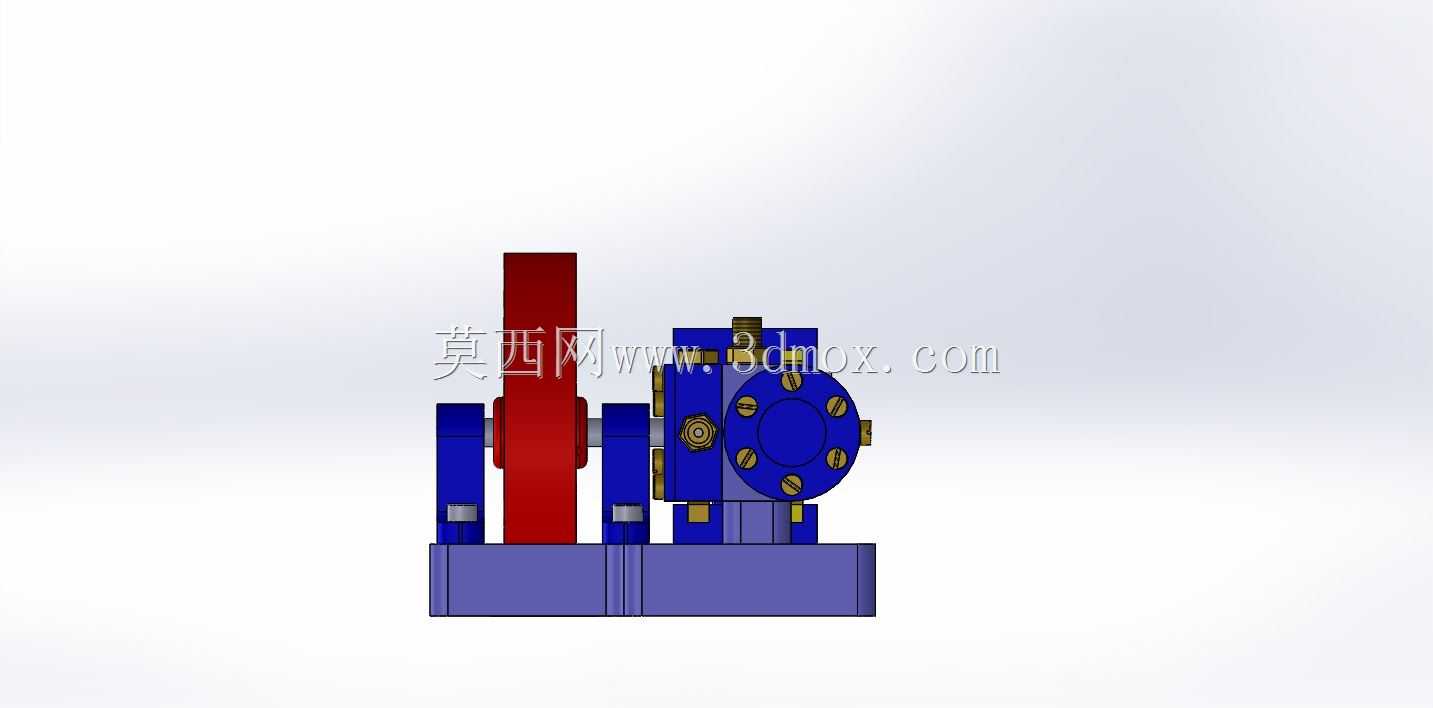

　　安装边界方面，整机底座采用平底结构，四个安装孔位对称布置在底座四角，安装孔的中心距预留了足够的紧固件操作空间，不需要额外制作特殊安装支架就能直接固定在混凝土基础或者设备机架的水平安装面上。整机的横向总宽度由两个气缸的外端面决定，纵向尺寸由底座宽度决定，高度方向的最高点为飞轮的顶端，安装时需要预留飞轮运转的安全防护空间，避免周边构件与旋转的飞轮发生干涉。两侧气缸的进排气接口、调节螺栓都朝向机身外侧，日常调试、接驳管路时不需要拆解机身外罩就能直接操作，降低了日常运维的操作难度。

　　从实际应用的适配性来看，这套结构可以直接通过曲轴端部的联轴器接驳发电机、小型水泵、物料输送机等需要稳定转速输入的负载，也可以通过皮带轮输出动力，适配需要不同转速比的作业设备。设计时特意将所有润滑点位都设置在机身易操作的位置，曲轴轴承、活塞缸壁的润滑油路都集成在缸体和曲轴内部，不需要额外搭建复杂的外部润滑管路，降低了整机的配套成本。缸体与底座的结合面采用精加工密封平面，加装密封垫片后能避免润滑油泄漏，同时隔绝外部粉尘进入机身内部的运动副，延长部件的使用寿命。

　　在细节结构处理上，两个气缸的外侧都设置了独立的转速调节机构，能通过调整进气量控制整机的输出功率和转速，调节机构的操作手柄朝向机身正面，操作人员站在设备正面就能完成转速调整、紧急停机等操作。飞轮的轮缘上预留了动平衡校正的工艺孔，零件加工完成后可以通过工艺孔加装平衡块校正动平衡，避免高速运转时产生额外振动。曲轴两端的输出轴端采用标准轴径设计，能适配市面上通用的联轴器、皮带轮等标准传动件，不需要额外定制非标传动部件，降低了用户的配套采购成本。整套结构的所有紧固件都采用公制标准规格，现场维护时不需要准备特殊规格的工具，用常规的扳手、套筒就能完成全部拆解和装配作业，适配小型工厂、教学实训场景的运维能力。
