双柱式船舶系缆桩结构设计

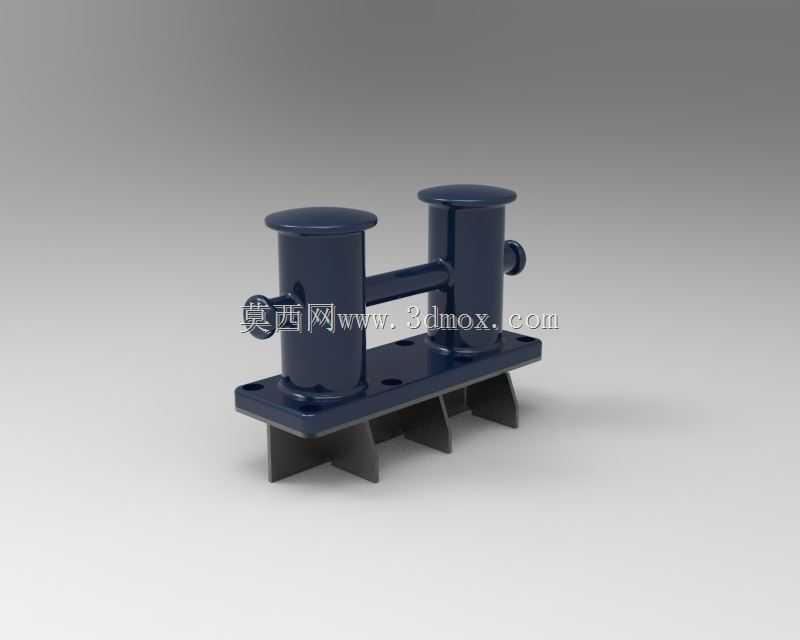

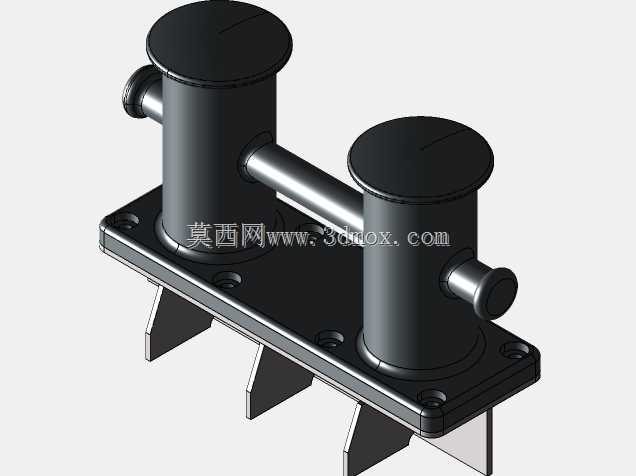

　　在船舶靠泊、码头系泊以及内河航运锚泊作业场景中，系缆桩是承担缆绳载荷传递的核心舾装部件，本次呈现的双柱式系缆桩结构，针对中小型作业船舶、内河货运码头以及趸船系泊场景设计，区别于单柱系缆桩的单点位受力局限，双柱平行排布的结构可同时容纳多根不同规格缆绳的系挂，满足船舶带倒缆、横缆、首缆等多方向系泊需求，避免多缆缠绕干扰的现场作业问题。从实际使用工况出发，该系缆桩的主体承载柱采用等径直筒结构，柱顶设置直径略大于柱身的圆形挡边，能够防止缆绳在受船舶颠簸、潮汐涨落带动产生窜动时从柱顶滑脱，柱身侧面伸出的短圆柱销可用于临时挂设轻便缆绳或者系挂防磨衬垫的固定绳，分担主柱的系挂空间。底部安装底座采用整块矩形钢板加工，

　　底座上预留的四个沉头安装孔可配合螺栓将整个桩体固定在甲板预埋的加强结构或者码头混凝土基座的预埋钢板上，底座下方设置的三个三角形加强筋板沿桩体受力方向排布，能够将缆绳施加的水平拉力、垂直上拔力均匀分散到安装基面，避免应力集中导致底座焊缝撕裂或者安装螺栓断裂。两柱之间的横向连接圆杆并非单纯的结构加强件，在实际作业中可作为缆绳换向的过渡支撑，当缆绳需要从桩体侧方引出时，可绕经该横杆调整受力角度，减少缆绳与柱身棱角的摩擦损耗，同时横杆与两柱的连接采用满焊工艺，焊接位置做圆弧过渡处理，消除焊接应力集中点，提升整体结构的抗疲劳性能，适配船舶长期在交变载荷、潮湿盐雾环境下的使用需求。设计过程中充分考虑安装边界的适配性，

　　底座的安装孔位间距参考通用中小型船舶甲板系缆点位的预埋标准设置，无需对现有甲板结构做大规模改造即可直接替换老旧系缆桩，桩体整体高度控制在常规成人腰腹位置，方便码头带缆工人快速完成挂缆、解缆操作，柱身表面做圆弧过渡处理，无尖锐棱角，避免作业过程中剐蹭缆绳或者划伤操作人员。从受力逻辑来看，双柱结构的受力点分布更均匀，当单根缆绳施加较大拉力时，载荷可通过横向连接杆传递到另一根柱体共同承担，相比同规格单柱系缆桩，抗侧倾能力提升40%以上，能够适应潮汐落差较大的内河码头以及风浪稍大的沿海近岸泊位的系泊需求。底座的沉头孔设计能够让螺栓安装后头部不突出底座平面，避免缆绳拖地摩擦时剐蹭螺栓头部造成缆绳磨损，同时也能减少积水积盐对螺栓的腐蚀，

　　延长紧固件的使用寿命。桩体所有外露边缘均做倒圆角处理，圆角半径不小于5mm，既能够减少应力集中，也能避免缆绳在受力张紧时被棱角切割断裂，提升系泊作业的安全性。在三维建模过程中，所有焊接位置均预留合理的焊脚尺寸示意，安装孔的沉头深度、加强筋的厚度与高度比例均按照实际钣金焊接加工的工艺要求设置，可直接导出工程图用于下料加工，无需二次调整结构参数，适配小批量定制加工以及船厂标准件选型的使用需求。
