船用海水冷却篮式进水过滤装置

　　这款篮式进水过滤装置主要应用于船舶动力系统的海水冷却回路，布置在海水泵与主机冷却器之间的管段上，核心作用是拦截海水中携带的海藻、泥沙、贝类碎屑、漂浮杂物等固态杂质，避免大尺寸硬质颗粒进入冷却腔道划伤换热管内壁、堵塞流道，保障主机冷却回路的通流效率与换热稳定性，是船舶开式冷却系统中不可或缺的前置防护部件。

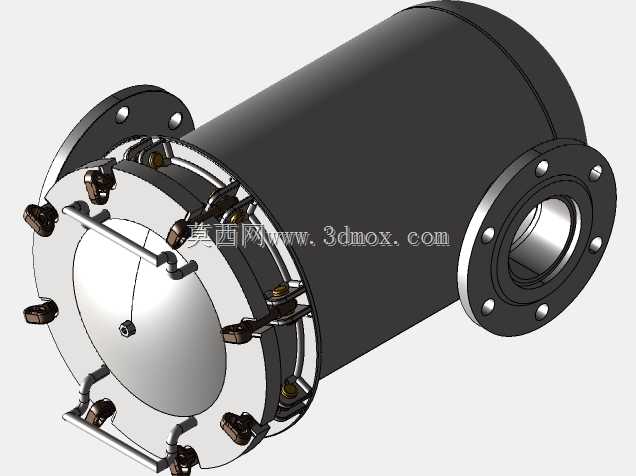

　　从结构设计逻辑来看，整体采用立式承压罐体结构，筒体选用耐海水腐蚀的金属材质成型，底部设置带排污阀的沉淀腔，被滤网拦截的大密度杂质会在重力作用下沉降到腔底，日常维护时无需拆解整个罐体，仅需打开底部排污阀即可借助管路内压冲沉渣，减少停机维护的工作量。罐体顶部采用快开压盖结构，搭配多组快拆吊环螺栓与压紧卡扣，无需完全拆卸所有紧固件即可掀开上盖，提出内部的不锈钢编织滤网进行冲洗或更换，适配船舶航行中空间狭小、维护时间有限的作业场景，压盖与筒体的密封面采用耐海水老化的橡胶垫片压紧，可承受管路额定工作压力下的密封要求，避免运行中出现海水渗漏。

　　接口设计上，设备采用侧进侧出的法兰连接形式，进出口法兰的公称通径、螺栓孔分布尺寸完全匹配船舶常规海水管路的安装标准，法兰密封面为突面形式，适配常规石棉橡胶或金属缠绕垫片的安装要求，安装时可直接对接同通径的海水管路，无需额外制作变径接头。罐体侧面设置的支脚结构可直接固定在机舱的设备安装基座上，支脚的安装孔位预留了足够的调整余量，可适配不同船体基座的安装公差，避免管路安装时出现强制对位产生的装配应力。

　　内部滤网采用圆筒形篮式结构，滤网的有效过滤面积远大于进出口通径的过流面积，可在拦截杂质的同时尽可能降低流阻，减少海水泵的扬程损耗，滤网的支撑骨架采用冲孔金属板制作，可承受海水流动的正向冲击与反冲洗时的反向压力，避免滤网在压差作用下出现变形破损。滤网与罐体内部的定位台阶采用间隙配合，安装到位后可通过压盖的压紧结构固定滤网位置，避免运行中滤网被水流冲脱移位，导致杂质旁通进入下游冷却设备。

　　在安装边界设计上，设备顶部预留了足够的操作空间，满足快开压盖开启、滤网提吊取出的操作需求，罐体侧面与周边管路、舱壁的间距预留了扳手操作空间，可方便地完成法兰螺栓的紧固、排污阀的开关操作。设备整体的重心沿筒体轴线垂直分布，安装固定后可承受船舶航行中的横摇、纵摇工况，不会出现倾斜移位，所有外露的金属部件均做了防腐蚀处理，适配机舱内高盐雾、高湿度的使用环境。

　　实际运行过程中，当滤网表面拦截的杂质积累到一定程度时，罐体进出口的压差会逐步升高，运维人员可通过外接的压差表判断堵塞情况，及时安排滤网清洗，避免因通流不足导致主机冷却水温超限。该结构的过滤器相比Y型过滤器，纳污量更大、清洗周期更长，更适合海水这类杂质含量波动大的介质工况，在船舶主机冷却、辅机冷却、甲板冲洗水供应等多个海水管路场景中都有广泛应用。建模过程中对快开结构的卡扣配合间隙、法兰螺栓孔的位置度、滤网与筒体的配合公差都做了还原，可直接用于管路布置的干涉校验、安装工艺模拟以及维护操作的空间校核，为船舶管路系统的设计选型提供直观的三维参考。
