多规格灯丝过滤组件结构设计方案

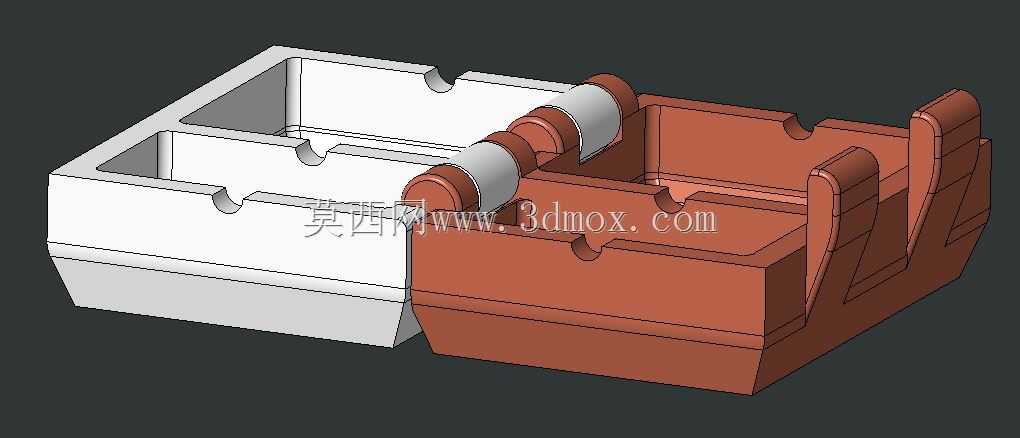

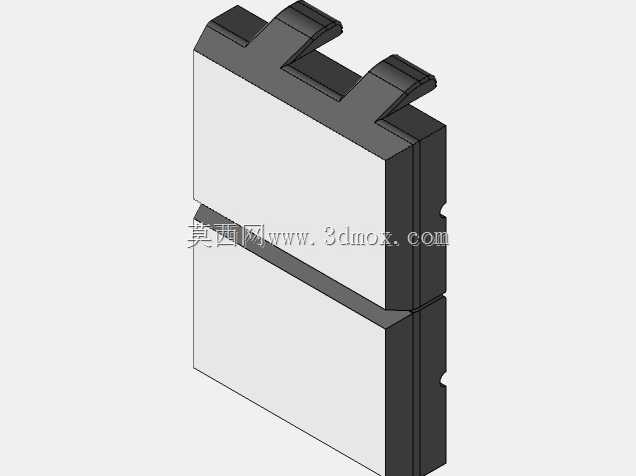

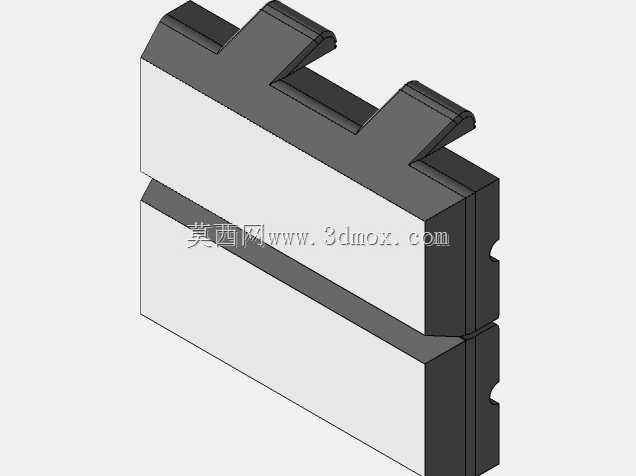

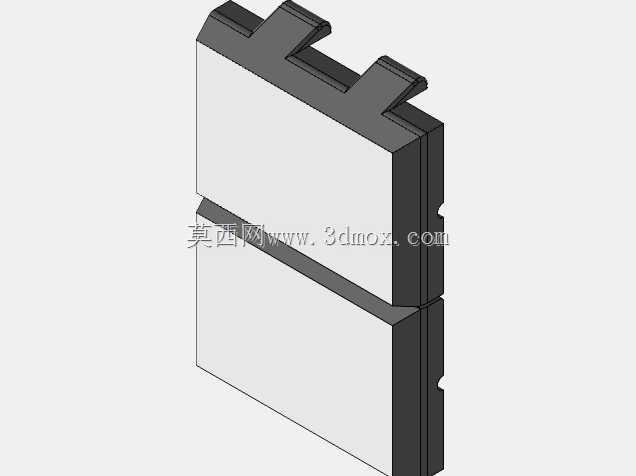

　　在印刷光路配套、小型光学设备的光路校准场景里，这类灯丝过滤组件承担着光路杂光阻隔、灯丝出光匀化的核心作用，区别于常规流体过滤类器件，它的过滤对象是光路中的杂散辐射与多余光波段，直接影响印刷曝光环节的成像精度、小型光学检测设备的信号采集准确率。日常设备运维中，这类组件常因为长期受光源热辐射出现滤层老化、壳体形变问题，不同安装腔位的尺寸差异也要求组件有对应的规格适配，这次的结构设计覆盖了三种常用安装尺寸，分别对应25x35x50、20x35x50、25x20x50的安装边界，能直接适配多数桌面型印刷曝光设备、小型光学检测模组的安装槽位，不需要额外做转接件加工。从结构设计逻辑来看，壳体采用上下扣合的分体式结构，上壳做了斜切收边的造型，

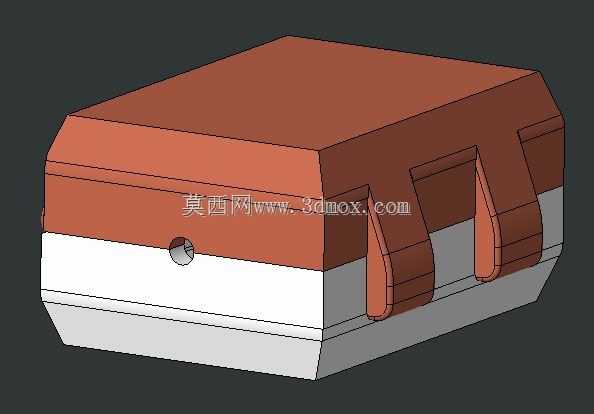

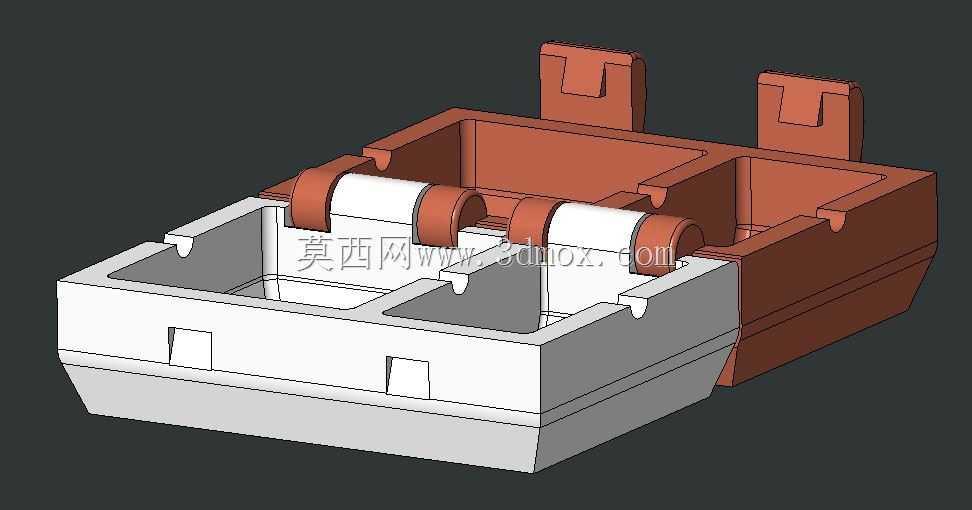

　　一方面是避开安装腔内部的周边凸台，减少安装时的结构干涉，另一方面斜切面能在组件推入安装位时起到导向作用，降低装配对位的难度，哪怕是产线快速换件时，操作人员不需要反复对位就能顺利将组件推入卡槽。壳体侧面设置的卡扣结构是经过装配公差验算的，卡扣的形变预留量控制在0.3mm，既保证扣合后上下壳不会因为设备运行的轻微震动出现松脱，又能在需要更换内部滤片时，用普通一字螺丝刀就能顺利撬开壳体，不会因为卡扣过紧导致壳体撬裂、也不会因为卡扣过松出现滤片移位。壳体侧面预留的小圆孔是定位销孔，对应安装腔内部的定位销柱，安装时孔位对准销柱推入，就能保证组件内部滤光片的光路中心和设备光路中心完全重合，避免出现滤光区域偏移导致的杂光漏过问题。

　　内部滤片的安装槽做了0.1mm的余量设计，滤片装入后不会因为壳体受热膨胀出现挤压碎裂的问题，槽位周边的压边做了圆角处理，不会在装配时刮花滤片的镀膜层，毕竟滤光片的镀膜层一旦出现划痕，会直接导致光路出现杂散光斑，影响最终的印刷成像或者检测精度。三种规格的组件除了长宽尺寸的差异，内部的滤片固定结构、卡扣位置、定位销孔的相对位置都做了统一化设计，这样在生产加工时，只需要调整壳体注塑的型腔尺寸，内部的滤片、定位卡扣都可以采用通用件，能有效降低生产的物料管理成本，也方便设备运维时的备件储备，不需要为每个规格单独储备全套配件。实际工况验证中，这类组件长期处于40-60摄氏度的光源周边环境，壳体选用的耐温ABS材质能保证长期受热不出现形变，

　　上下壳的扣合缝做了错位挡边设计，能阻挡设备内部的灰尘落到滤光片表面，减少日常运维的清洁频次，毕竟滤光片表面积灰同样会影响光路的透过率，导致印刷图案出现深浅不均、检测信号出现偏差的问题。在安装边界的处理上，每个规格的壳体外部尺寸都比对应安装槽的公称尺寸小0.2mm，这个公差范围既能保证组件顺利推入安装槽，不会因为尺寸公差出现卡滞，又不会因为间隙过大导致组件在槽位内出现晃动，避免光路偏移。侧面的卡扣凸起高度控制在1.2mm，刚好能卡入安装槽内侧的卡位凹槽，推入到位后会有清晰的卡位触感，操作人员不需要额外检查就能确认组件安装到位，提升产线换件的效率。
