霍尔式船用锚固定基座结构设计

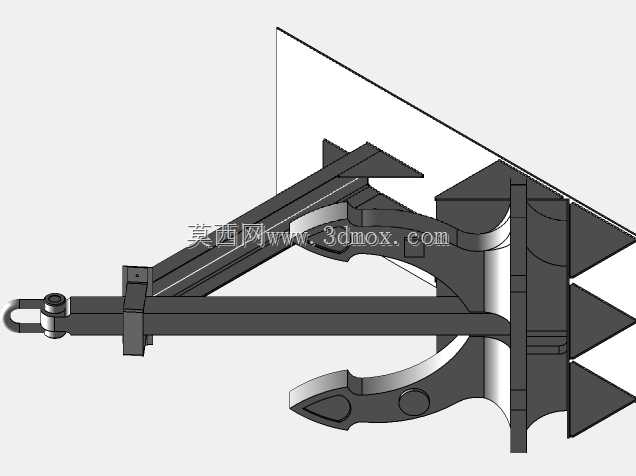

　　在船舶锚泊系统的舾装设计环节，霍尔锚的配套固定基座是直接决定锚体收纳稳定性、收放作业顺畅度的核心承载部件，不同于常规外露式锚架，这类贴附船体舷侧外板安装的锚座，需要同时兼顾锚体贴合限位、航行时防晃防脱、抛锚时无卡滞导向的多重功能，在内河货运船舶、近海作业拖轮、中小型工程船舶的艏部锚台区域应用十分广泛。从实际作业场景来看，船舶靠泊锚地时，锚链带动霍尔锚完成抛投抓底，待起锚作业完成后，锚爪需要完全贴合基座的限位型面，锚干精准卡入基座的导向卡槽内，避免航行过程中锚体随船体横摇纵晃撞击外板，造成船体涂层破损甚至结构变形，尤其是在恶劣海况下长距离航行时，基座对锚体的约束能力直接关系到艏部甲板作业的安全性。这款锚座的整体结构采用贴壁式安装设计，

　　安装基面完全匹配船体舷侧外板的弧面成型，不需要额外在船体上突出设置大型锚台结构，能够有效减少船舶航行时的艏部兴波阻力，对于航速要求较高的客运船舶、公务执法船来说，这种低突出量的锚座设计优势十分明显。结构设计上，基座整体采用对称式承力框架，对应霍尔锚的两个锚爪位置设置了内凹的弧形限位面，限位面的曲率完全匹配锚爪外侧的成型曲面，当锚体被锚链牵引到位时，两个锚爪能够完全贴合在限位面上，接触面积达到锚爪外侧面积的70%以上，将锚体的重力、航行中的惯性冲击力均匀分散到整个基座承力板上，避免局部应力集中造成结构开裂。对应锚干的位置，基座设置了带导向喇叭口的纵向卡槽，卡槽入口处做了大圆角过渡处理，即使起锚过程中锚干存在一定角度的偏摆，

　　也能顺着圆角导向顺利滑入卡槽内，不需要甲板作业人员额外手动调整锚体位置，能够有效降低起锚作业的人工操作强度，也减少了锚链、锚体与卡槽边缘的硬碰撞磨损。基座与船体连接的一侧设置了整面的安装法兰，法兰上的安装孔位按照船体锚台区域的加强筋位置对应排布，每一个连接点位都对应船体内部的结构加强肋，能够将锚体传递过来的冲击力直接传导到船体主结构上，避免局部外板受力变形。考虑到海洋作业环境的腐蚀问题，基座的所有棱边都做了圆角钝化处理，不存在容易积留海水、淤积泥沙的直角缝隙，日常维护时只需要用高压水枪冲洗就能清除表面积留的盐分和泥沙，减少缝隙腐蚀的风险。从安装边界来看，基座的整体外伸量控制在较小范围内，

　　最外侧突出船体外板的尺寸不会超过锚爪的最大厚度，不会与艏部的其他舾装部件比如锚链筒、导缆孔、艏侧推开口产生位置干涉，在三维建模过程中，可以直接将基座模型导入船舶总段装配模型中，匹配舷侧线型调整安装角度，提前校验锚体在收放全过程的运动轨迹，避免实船安装后出现锚体卡滞、碰撞外板的问题。不同于传统的铸造锚架，这款锚座的结构采用钢板焊接成型的框架式设计，在保证整体承力强度的前提下，有效降低了自身重量，减少了船舶艏部的上部重量，对于优化船舶的稳性也有一定的帮助。在实际选型匹配时，只需要根据配套霍尔锚的标称重量、锚爪展开尺寸调整基座的限位面间距、卡槽宽度以及法兰厚度，就可以适配不同吨位的船舶使用，从几十吨的小型作业艇到上万吨的散货船，都能基于这个基础结构调整参数完成适配设计。建模过程中需要特别注意限位面与锚爪的贴合间隙控制，间隙过大会导致锚体固定后存在晃动量，长期撞击会造成结构疲劳损坏，间隙过小则会导致锚体回收时卡滞，无法顺利到位，通常预留的单侧间隙控制在3-5mm，既能够保证锚体顺利滑入到位，又能将晃动量控制在允许范围内。另外，基座下方还设置了小型的挡泥板结构，能够阻挡锚体带上来的泥沙直接顺着外板流到船体水线以下区域，减少泥沙对船体涂层的磨损，也能避免泥沙堆积在锚台和外板的夹角位置造成腐蚀。
