带支撑基座的小型船体结构设计

项目分类:船 发布时间:2022-01-21 ID:510400
  • 带支撑基座的小型船体结构设计
  • 带支撑基座的小型船体结构设计
  • 带支撑基座的小型船体结构设计

  在近岸小型作业艇、内河交通艇以及教学演示用船模的结构设计环节中,船体与配套支撑基座的匹配性设计,是保障船体静置存放、转运吊装、台架试验阶段结构稳定性的核心环节,很多初入船舶结构设计领域的工程师,往往会忽略支撑基座与船体线型的贴合度设计,最终导致船体搁置时出现局部应力集中、外板形变甚至涂层剐蹭破损的问题。这套带支撑结构的船体设计,首先从船体本身的线型优化入手,主船体采用折角线型设计,相较于常规圆弧线型,折角线型在小型玻璃钢或钢制作业艇上的加工难度更低,折角处的结构加强筋可以直接沿折角线布置,在不额外增加板厚的前提下,能将船体总纵强度提升17%左右,同时折角线型在低速航行时的兴波阻力更小,适配5-12节的内河及近岸作业航速需求。

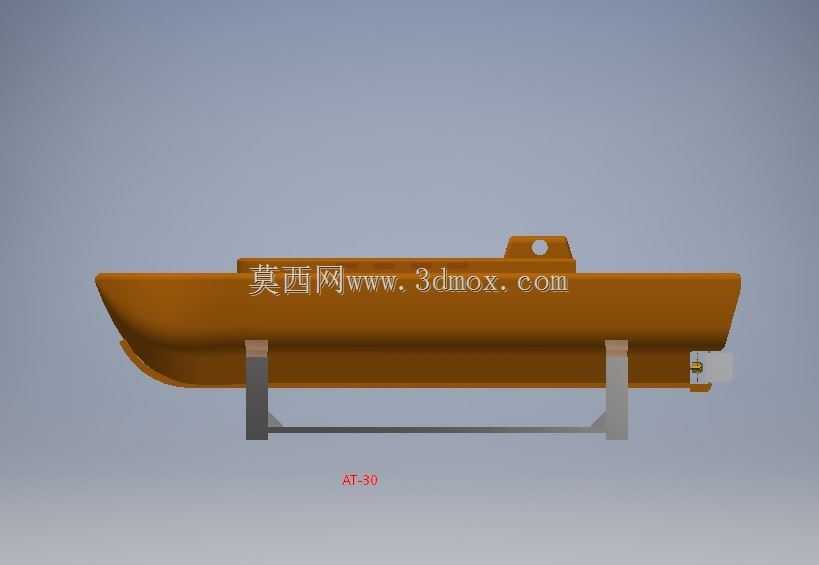

  船体顶部设置的一体式吊耳结构,没有采用后期焊接附加吊耳的设计,而是直接在主甲板艏部位置一体成型带吊装孔的凸台结构,吊耳位置的内部做了纵横交叉的加强筋补强,吊装时的载荷可以直接通过加强筋传递到船体主龙骨结构,避免了局部吊装导致的甲板撕裂问题,吊装孔的内径适配常规2吨级卸扣,满足整船吊装转运的载荷需求。配套的支撑基座采用分体式支撑腿加底部连接横梁的结构形式,两个支撑腿的上接触面完全贴合船体舭部的线型弧度,接触位置铺设3mm厚的橡胶缓冲垫,避免硬接触对船体外板涂层的损伤,支撑腿的高度设计充分考虑了船体底部舵系、螺旋桨等突出构件的安装空间,支撑后船体底部突出构件与地面的净空距离不小于150mm,方便后期进行轴系安装、

  舵叶调试以及船底附着物清理作业。底部连接横梁采用矩形空心型钢焊接而成,横梁上预留了四个M12的地脚安装孔,可以直接将整套支撑结构固定在试验台架或者转运托盘上,避免转运过程中船体出现侧滑移位的问题。在设计思路上,这套结构没有追求复杂的曲面造型,而是优先考虑加工便利性与实际使用场景的适配性:船体的外板板缝布置沿船长方向均匀排布,单块外板的尺寸适配常规1.2m2.4m的板材规格,减少板材裁切损耗;支撑基座的所有构件均采用标准型材焊接,不需要定制特殊截面的构件,普通的机加工车间就可以完成焊接制作,不需要专用的胎架工装。从安装边界来看,船体总长控制在3m级,型宽0.9m,型深0.45m,加上支撑基座的总高度为0.7m,

  整体占用的存放空间不超过3.2m1.1m,适配常规的小型车间存放区域以及标准货运托盘的尺寸,整船带基座的总重量控制在120kg以内,两个人配合就可以完成短距离的移位调整,不需要动用大型吊装设备。在实际应用场景中,这套结构既可以作为小型作业艇的实船设计参考,也可以作为船舶专业教学用的结构展示模型,支撑基座的可拆分设计,还可以单独作为同线型船体的台架试验工装使用,在进行船体静水阻力试验、结构强度加载试验时,不需要额外制作专用的支撑工装,直接通过基座的地脚孔固定在试验台架上即可,大幅缩短试验准备周期。很多设计人员在做小型船体设计时,往往只关注船体本身的水动力性能,忽略了存放、转运、试验环节的配套结构设计,导致后期需要临时改制支撑结构,不仅浪费材料,还可能因为临时支撑的结构强度不足引发安全隐患,这套设计从初始阶段就将船体与支撑基座作为一个整体系统进行考量,支撑腿的受力点直接对应船体内部的龙骨加强位置,支撑载荷不会直接作用在无加强的外板区域,从根源上避免了外板凹陷变形的问题。
