可折叠登船梯结构设计方案

　　这款可折叠登船梯主要应用于内河及近海小型作业船舶、趸船、浮动码头的人员登乘场景，解决船舶与码头之间因水位涨落、船体吃水变化产生的高度差、间距差带来的登乘难题，同时兼顾非使用状态下的收纳需求，避免梯具长期外露占用甲板空间、受海水盐雾侵蚀加速老化。从实际使用场景来看，这类梯具常部署在船舷侧部，日常作业时展开搭接在码头平面，供船员、作业人员携带小型工具上下通行，遇到船舶离港、大风浪天气或者靠泊位置调整时，可快速折叠收起到贴靠船舷的位置，通过船舷侧的固定卡扣完成锁止，不会超出船体舷侧外轮廓，避免航行中剐蹭码头设施或者其他相邻船舶。

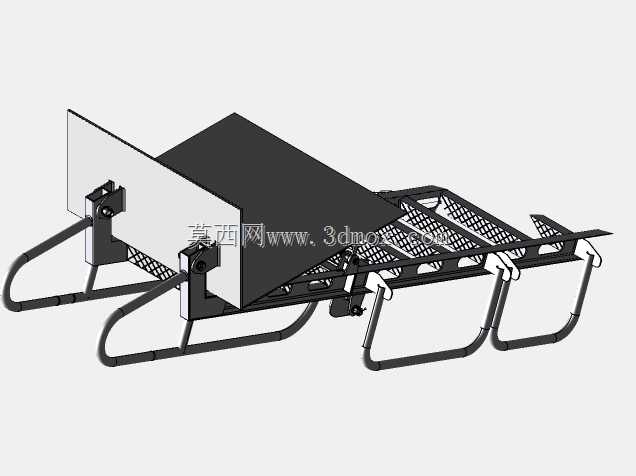

　　从功能特性上看，梯架主体采用弯折圆管作为主承力框架，踏面采用镂空网格板设计，一方面能减轻整体自重，单人即可完成展开、折叠、移位的操作，另一方面镂空结构可以快速排走梯面积攒的雨水、浪溅积水，冬季也能减少梯面积冰打滑的风险，网格踏面的凸起纹路还能增加鞋底与踏面的摩擦力，即便人员穿戴沾有油污、水渍的工作鞋上下，也能保持足够的防滑性能。梯架靠近船舷的连接端采用铰接支座结构，支座上预留了螺栓安装孔，可以直接固定在船舷侧的预埋安装板上，铰接轴的转动阻尼经过匹配设计，展开过程中不会出现梯架快速下坠砸落的情况，折叠时也不需要施加过大的抬升力，铰接位置配套了耐磨衬套，长期反复转动也不会出现轴孔磨损松旷的问题，减少日常维护的工作量。梯架的搭接端设计了弧形弯折的支撑脚，展开后支撑脚可以贴合码头的硬质铺装面，即便是码头平面存在轻微的坡度或者不平整，弧形支撑脚也能保持稳定的面接触，不会出现梯架端部单点支撑打滑的隐患，支撑脚表面还套有防滑橡胶套，既可以增大与码头地面的摩擦力，也能避免金属梯架直接剐蹭码头铺装层，减少接触位置的异响和磨损。

　　设计过程中首先明确了安装边界条件，整体展开后总长度适配2700mm的跨距需求，有效通行宽度控制在600mm，满足单人携带工具通行的宽度要求，折叠收起后整体厚度控制在200mm以内，贴靠船舷安装后不会占用甲板的有效作业空间。主承力框架的圆管选型经过载荷校核，按照单人通行100kg的动载荷、1.5倍安全系数计算管壁厚度和管径，确保满载荷状态下梯架的中部扰度控制在允许范围内，人员行走时不会出现明显的晃动感。铰接支座的安装孔位按照船舷侧常用的预埋螺栓间距设计，不需要对现有船舷结构做大规模改造，直接通过螺栓紧固即可完成安装，后期如果需要更换梯具，也能直接适配原有安装位，降低改造成本。折叠锁止结构采用弹簧插销式设计，梯架展开到工作位置时插销会自动卡入铰接支座的定位孔，避免人员通行时梯架意外折叠收起，折叠到收纳位置时插销同样会卡入收纳定位孔，防止航行过程中梯架受风浪颠簸意外展开。

　　考虑到船用环境的腐蚀特性，梯架所有金属构件表面都做了防腐处理，焊接位置打磨平整后做了封闭涂层，避免焊缝位置优先出现锈蚀，铰接位置的衬套采用自润滑耐腐蚀材质，不需要定期加注润滑脂也能保持顺畅转动，减少盐雾环境下的卡滞风险。踏面的网格板采用整体冲压成型，与主框架的连接采用满焊工艺，避免长期踩踏后网格板出现开焊脱落的问题，网格的开孔尺寸经过优化，既保证排水防滑性能，也不会出现女士高跟鞋跟卡入网格的隐患，同时能避免小型工具从网格缝隙掉落。梯架两侧没有额外设置加高护栏，主要是考虑到小型船舶靠泊时船舷与码头的高度差通常在1米以内，低高度的梯架设置护栏反而会影响折叠收纳的厚度，日常使用时人员可以扶靠船舷侧边的扶手完成上下，兼顾了使用便利性和收纳紧凑性。

　　实际选型适配时，需要先确认船舷侧安装面的结构强度，确保铰接支座的固定位置能承受梯架满载时的拉拔力和剪切力，如果是玻璃钢材质的船舷，需要在安装位置增加预埋金属加强板，避免长期受力后安装位置出现开裂。安装时要调整铰接支座的安装高度，确保梯架展开后搭接端的支撑脚能完全贴合码头平面，避免出现梯架端部悬空的情况，日常使用中需要定期检查铰接轴的磨损情况、插销的弹簧复位性能，及时清理铰接位置积攒的泥沙、盐渍，保证折叠和锁止动作顺畅。这类折叠梯相比传统的固定式登船梯，最大的优势就是收纳后不占用额外空间，特别适合甲板空间有限的小型作业船、交通艇、观光船使用，相比便携式的移动梯，它的固定安装结构稳定性更好，不会出现梯架滑倒、移位的安全隐患，展开和折叠的操作流程简单，船员经过简单说明就能独立操作，不需要额外的辅助工具。
