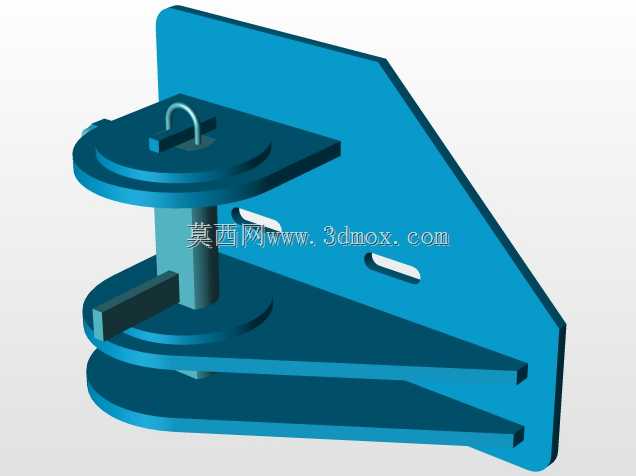

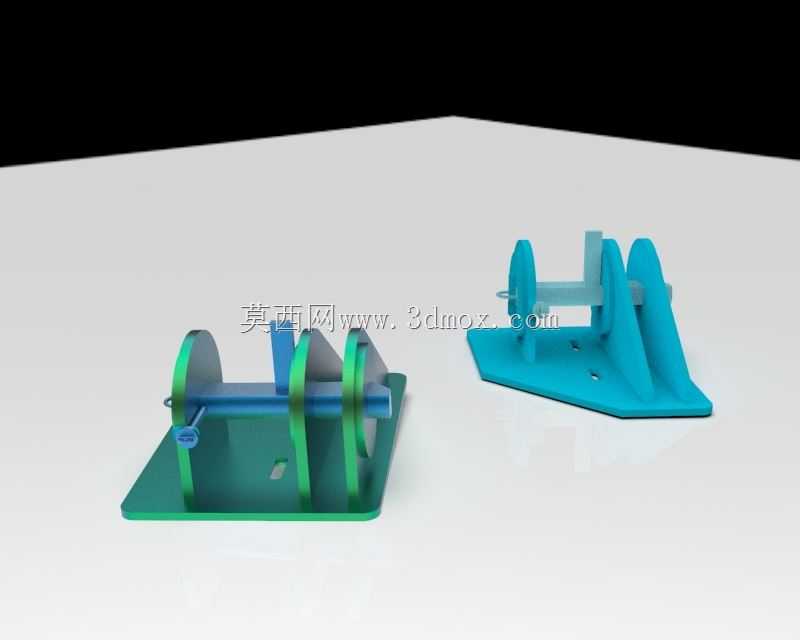

该支撑定位结构主要面向物料输送、小型传动机构的轮系承载场景,可作为从动轮组、导向轮组的固定安装基座使用,适配轻工输送线、小型实验装置、非标自动化工位的轮系搭建需求,能够为转动轮体提供稳定的支撑约束,避免轮体运转过程中出现径向窜动、轴向偏移的问题。从结构功能来看,整体分为底座安装板、双侧支撑立板、轮体定位轴、轴向限位件几个核心部分,底座采用平板式结构,预留的安装孔位可直接通过螺栓固定在设备机架的安装平面上,无需额外加工转接结构,适配常规铝型材机架、钢板焊接机架的安装孔距标准。双侧支撑立板采用对称式布局,立板与底座之间通过圆弧过渡结构强化连接刚度,避免长期受载后立板与底座衔接处出现应力集中导致的变形断裂问题,
立板上的轴孔采用同轴度公差约束,保证穿入的定位轴不会出现偏斜,确保轮体转动时的回转精度。轮体部分采用双侧挡边结构,可对绕轴转动的轮体形成轴向限位,防止轮体沿轴向往复窜动脱出,轴端设置的限位结构可快速完成轴与立板的固定,无需额外配置复杂的锁紧组件,拆装维护时仅需拆卸单侧限位件即可抽出轮轴完成轮体更换,大幅降低现场维护的操作难度。设计过程中优先考虑了安装边界的适配性,整体底座的长宽尺寸控制在常规小型工位的安装预留空间范围内,立板高度根据轮体直径做匹配设计,保证轮体安装后最低点与底座平面预留足够的间隙,避免轮体转动时与底座平面发生摩擦干涉,同时轮体最高点的高度也控制在合理范围内,不会与上方布置的其他机构产生空间冲突。
结构的受力路径经过优化,轮体承受的径向载荷通过轮轴传递到双侧立板,再通过立板均匀分散到底座安装板上,最终通过底座的连接螺栓传递到设备机架,整个传力路径无突变拐点,可有效降低局部应力集中系数,提升结构的长期承载稳定性。针对不同的使用场景,该结构可通过更换不同宽度的轮轴、调整立板间距来适配不同宽度的轮体安装需求,底座上的安装孔采用长圆孔设计,可在小范围内调整安装位置,补偿机架加工时的孔位误差,降低对机架加工精度的要求。在实际应用中,该结构可直接作为皮带输送线的从动轮支撑座使用,也可作为导向滚轮的安装支架用于物料导向工位,还可适配小型实验装置中的转动轮系固定,整体结构无复杂异形曲面,常规的铣削、钻孔加工即可完成所有零件的制作,加工成本低,
装配流程简单,不需要专用工装即可完成整组结构的组装。结构的外形无尖锐棱角,所有棱边均做了倒角处理,避免装配和维护过程中划伤操作人员,同时立板上的减重槽设计在保证结构刚度的前提下降低了整体重量,减少了材料消耗,也降低了整体结构的安装负载。
