船用立式带扶手直爬梯结构设计

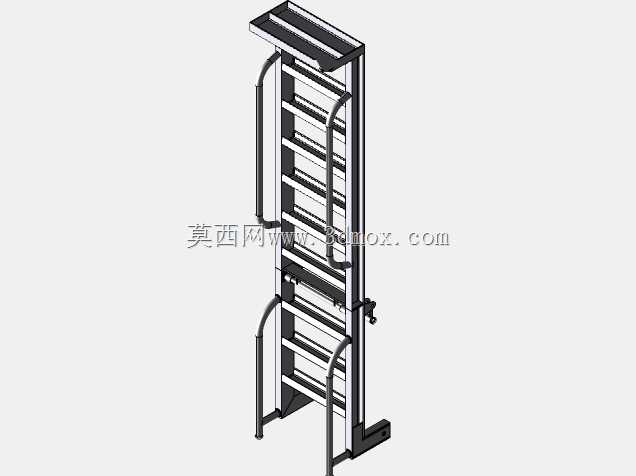

　　这款立式直爬梯主要面向船舶舱室、甲板高差区域的人员通行需求设计，也可适配工业平台、基坑侧壁等需要固定竖向通行的场景，区别于普通民用直梯，其结构强度、安装适配性都围绕重载、长期户外/潮湿环境使用做了针对性优化。从实际使用场景来看，这类爬梯常布置在船舶货舱侧壁、机舱上下通道、海洋平台竖向通行段，使用时人员需要垂直攀爬，因此两侧的弧形扶手是核心安全设计，扶手从梯身底部延伸至顶部出口位置，攀爬过程中人员手部可以全程找到握持点，避免因梯身过窄、无依托导致的失足风险，扶手与梯身主立柱采用焊接固定，衔接处做了圆弧过渡，没有突出的尖锐棱角，防止攀爬时剐蹭衣物或者划伤手部。梯身主体采用矩形空心型钢做两侧主立柱，踏棍采用等间距布置的防滑型材，

　　踏棍表面做了凹凸防滑纹理，即便表面沾有油污、水渍，人员踩踏时也能保持足够摩擦力，踏棍与主立柱的连接采用满焊工艺，每处焊点都做了打磨处理，避免应力集中，单根踏棍可承受不低于150kg的集中载荷，满足单人携带工具攀爬的载荷要求。顶部的安装支座采用外翻式法兰板设计，法兰板上预留了四个螺栓安装孔，可以直接通过螺栓固定在顶部平台的钢梁或者混凝土基座上，底部同样设置了带安装孔的固定支脚，安装时可以根据现场安装面的平整度微调支脚角度，保证梯身整体保持垂直状态，不会出现倾斜晃动的情况。设计过程中首先确定了通行净宽，梯身内部通行宽度控制在400mm，既满足单人携带随身工具通行的宽度要求，又不会占用过多的竖向安装空间，踏棍间距统一设置为300mm，

　　符合人体工程学攀爬步距，连续攀爬时不会出现步距过大导致的腿部疲劳，也不会因步距过小出现踏空风险。梯身上部还设置了可翻转的安全挡杆，平时处于锁止状态，攀爬至顶部出口位置时，可以手动拨开挡杆，登上平台后挡杆自动复位，防止平台位置的人员意外跌落至梯道内。两侧扶手的弧度经过反复调整，扶手与梯身踏棍的水平距离保持在120mm，手部握持时手臂处于自然弯曲状态，长时间握持也不会出现手臂酸胀的情况，扶手外径采用32mm的圆管，刚好适配成年人手部握持的围度，握感扎实不会打滑。从安装边界来看，这款爬梯的总高度适配2.8m至3.2m的竖向高差，安装时梯身与安装壁面需要预留不小于150mm的间隙，保证人员攀爬时脚尖有足够的活动空间，

　　不会出现脚尖蹭到壁面的情况，顶部法兰支座需要固定在承载力不低于2kN的结构面上，底部支脚需要与地面做刚性连接，避免攀爬时梯身出现位移。考虑到船舶、海洋平台的高盐雾使用环境，整体结构可采用镀锌钢材或者304不锈钢材质制作，焊接完成后整体做抛丸处理，表面喷涂防腐涂层，可长期在高湿度、高腐蚀环境下使用，不会出现过早锈蚀、结构强度下降的问题。相较于市面上常见的简易直爬梯，这款产品在安全冗余上做了更多考量，比如主立柱的壁厚选择上，比普通民用梯加厚1.5mm，即便长期承受交变载荷，也不会出现立柱变形的情况，所有外露的螺栓端头都做了沉头处理，搭配塑料防护帽，避免勾挂衣物或者划伤人员。在三维建模过程中，所有的型材衔接处都做了干涉检查，确保焊接装配时不会出现零件错位、焊缝间隙过大的问题，每个安装孔的位置都对应通用的安装螺栓规格，现场安装时不需要二次打孔，可以直接适配标准紧固件，降低现场安装的工作量。
