岸用消防泵带过滤止回阀结构设计

　　在码头、船舶岸接消防供水系统中，岸用消防泵的管路防护一直是现场运维容易忽略的环节，这款带过滤功能的止回阀，正是针对岸基取水时水体杂质多、停泵回流冲击大的工况设计的集成式管路部件。不同于常规分体安装的止回阀加过滤器组合，该结构将过滤与止回功能集成在同一阀体内，大幅减少了管路法兰连接点，降低了沿海高湿高盐环境下的连接泄漏风险，同时缩短了阀组整体安装长度，适配岸基消防泵组紧凑的安装空间。

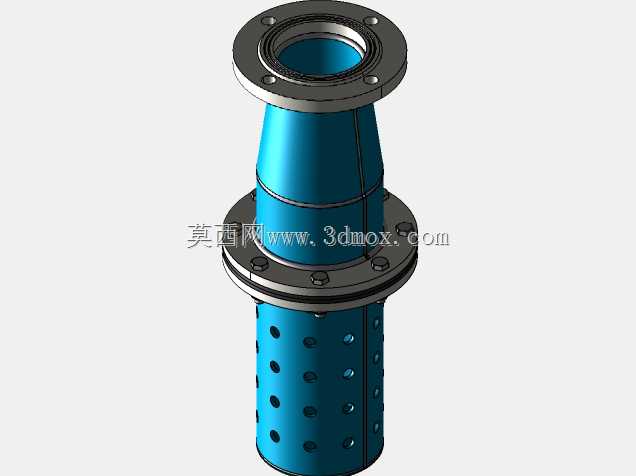

　　从实际工况适配来看，岸基消防取水往往直接从港区水体取水，水中夹杂的泥沙、浮游杂物、锈蚀焊渣等颗粒杂质，很容易在泵组启动时冲入消防泵腔，磨损叶轮密封环，甚至卡滞消防炮的转动密封结构，这款阀的进水端设置了带密集通孔的过滤筒段，通孔沿筒身周向均匀排布，进水时流体先经过滤筒外侧进入筒腔，大颗粒杂质被拦截在过滤筒与阀体外壁的环形腔体内，不会进入下游泵体及消防管路，日常运维时只需拆开端部法兰即可清理截留杂质，无需拆解整个阀组，大幅降低了码头消防系统的日常维护工作量。

　　止回功能的实现依托阀体内置的密封启闭结构，当消防泵启动供水时，流体正向压力推开密封件，流道保持全通状态，过滤筒的通孔排布经过流道仿真优化，沿流体流向的通孔孔径做了渐变处理，避免局部流阻过大造成的压力损失，保证消防供水时的压力满足规范要求；当泵组停止运行时，下游管路的水压反向作用在密封件上，推动密封件贴合密封面，瞬间截断回流通道，避免管路内的存水倒流回水源，同时防止水锤压力直接冲击泵体叶轮，保护泵组的机械密封与轴承结构，延长岸用消防泵的无故障运行周期。

　　结构设计上，阀体采用两端法兰连接结构，法兰的螺栓孔位置、密封面尺寸匹配消防管路常用的公称通径与压力等级，安装时可直接与同规格的消防管路法兰对接，无需额外加工过渡接头；阀身中部设置了定位法兰结构，既作为过滤筒段与止回段的连接定位基准，也可作为阀组安装时的轴向固定点，适配岸基泵组的支架安装位，避免阀组长期受管路振动影响出现连接松动。过滤筒采用嵌入式安装结构，与阀体内壁的定位台阶配合，周向设置密封胶圈，防止未经过滤的流体从装配间隙流入下游，密封胶圈的材质选用耐海水腐蚀的氟橡胶材质，适配沿海港区的水体腐蚀环境，避免长期浸泡出现溶胀失效。

　　从安装边界来看，该阀的整体轴向长度较同通径的分体式阀组缩短近百分之三十，安装时预留的操作空间更小，适合码头消防泵房内紧凑的管路布局；阀身的最大外径控制在常规管路保温施工的允许范围内，后期做管路防腐保温时无需额外裁剪保温材料，降低现场施工难度。过滤筒的有效过滤面积经过计算，大于同通径管路的过流截面积，即使截留部分杂质后，仍能保证足够的过流能力，不会因过滤阻力过大造成消防泵进口压力过低，引发气蚀问题。在实际选型应用中，该阀可直接替换岸用消防泵进口端原有的分体式止回阀与Y型过滤器，替换时无需改动原有管路的法兰位置与支架结构，改造施工量小，适合老旧码头消防系统的升级改造，也可直接配套新造岸基消防泵组出厂安装，提升泵组的集成化程度。
