简易结构三通式流体控制阀壳

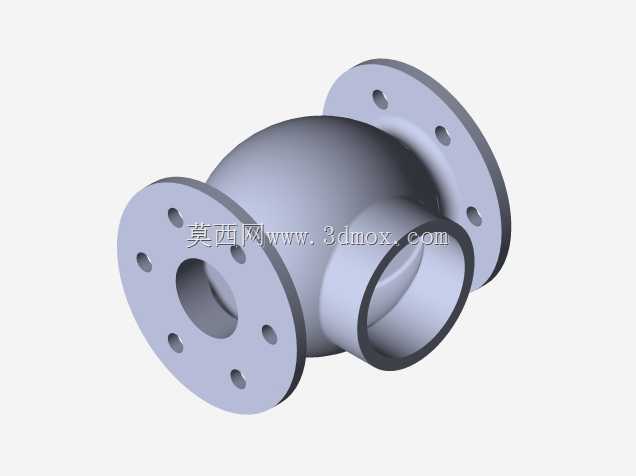

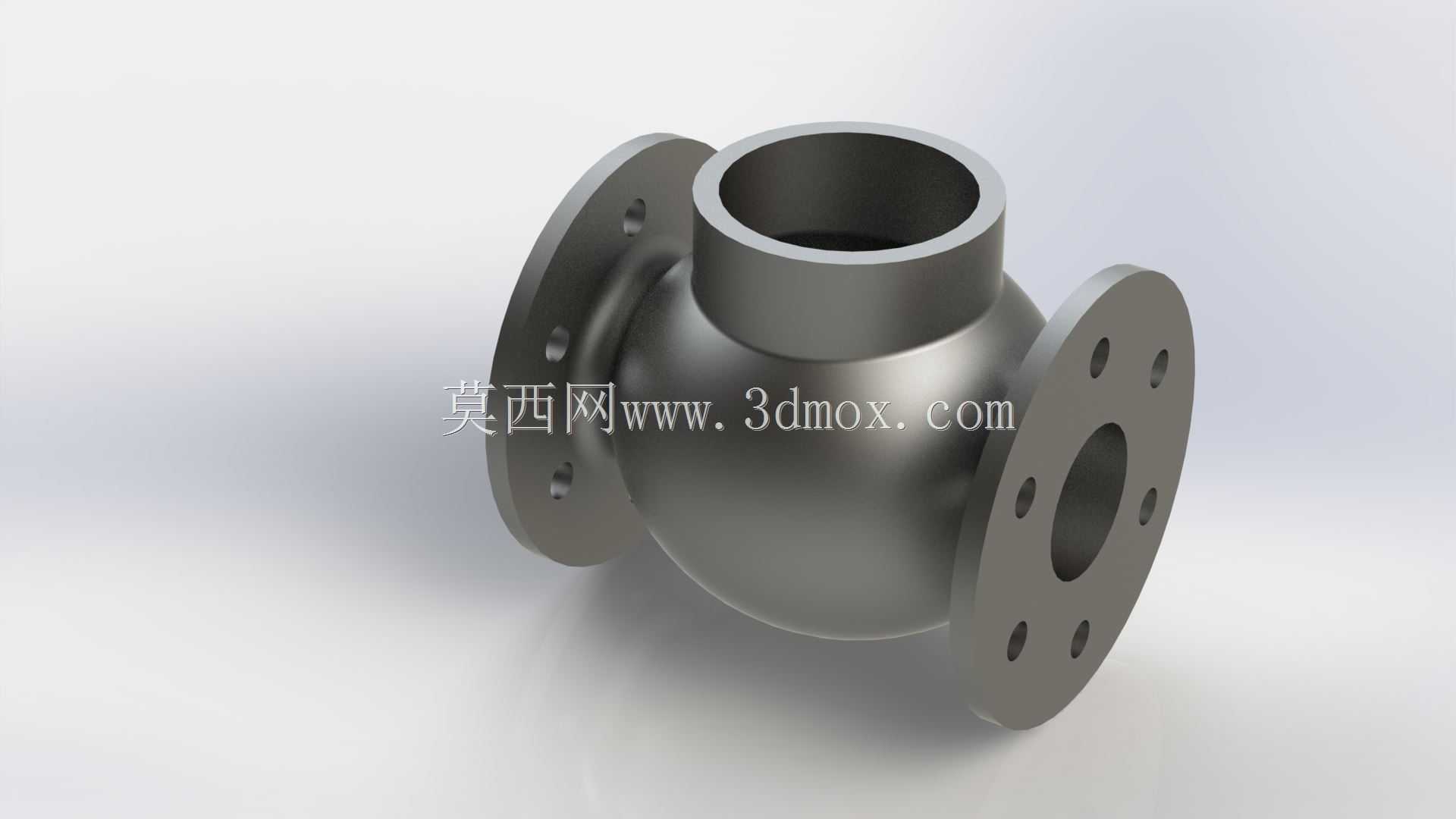

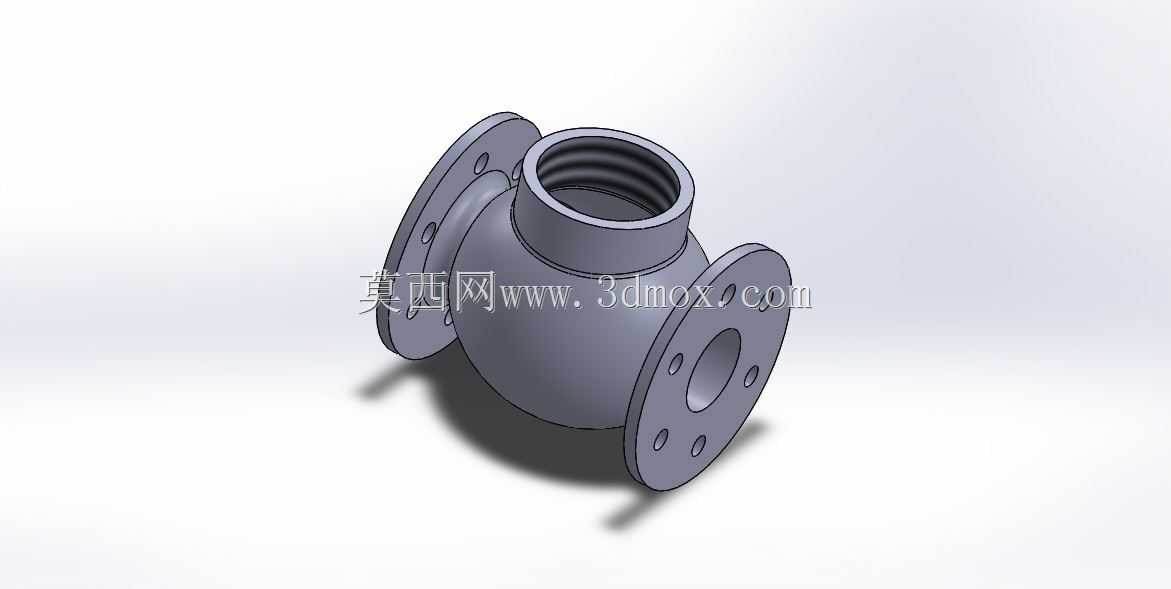

　　这款阀壳是流体管路系统里的核心承压承载部件，日常在民用给排水、小型化工流体输送、暖通循环管路、低压气动控制回路里都能见到同结构产品的应用，它的核心作用是为阀芯、密封组件、驱动连接件提供安装定位的封闭腔体，同时承担管路内流体的压力承载、流向引导功能，是整台阀门实现通断、流向切换、流量调节功能的基础载体。从结构设计逻辑来看，这款阀壳采用了三通式的腔体布局，三个连接端分别对应不同的管路接入方向，其中一端带法兰连接结构，法兰盘上预留了均匀分布的螺栓过孔，安装时可以通过螺栓与对应带法兰的管路端实现刚性密封连接，法兰端面的平面度在建模时做了公差预留，实际加工时需要满足密封面的粗糙度要求，避免安装后出现流体渗漏问题。

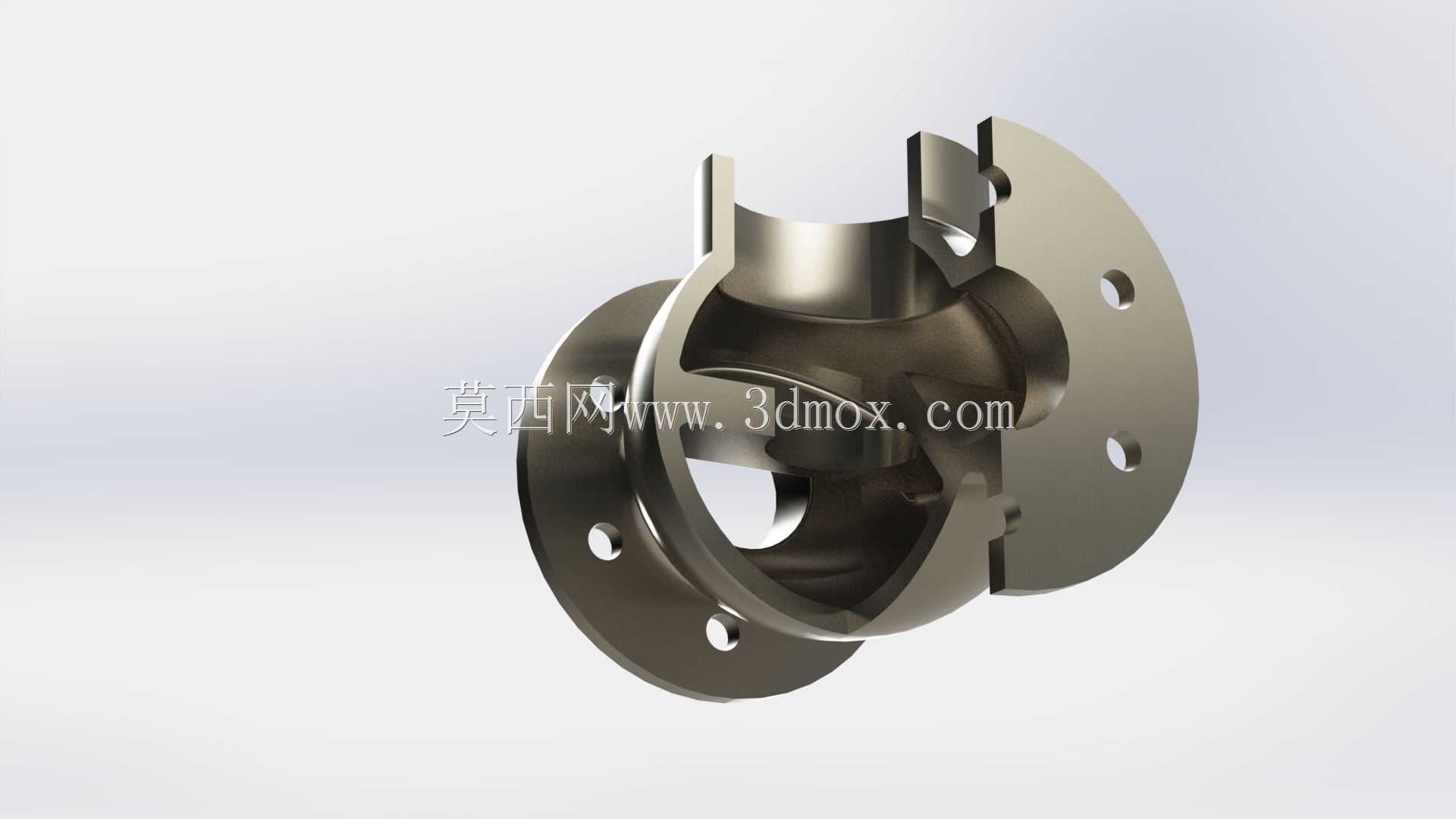

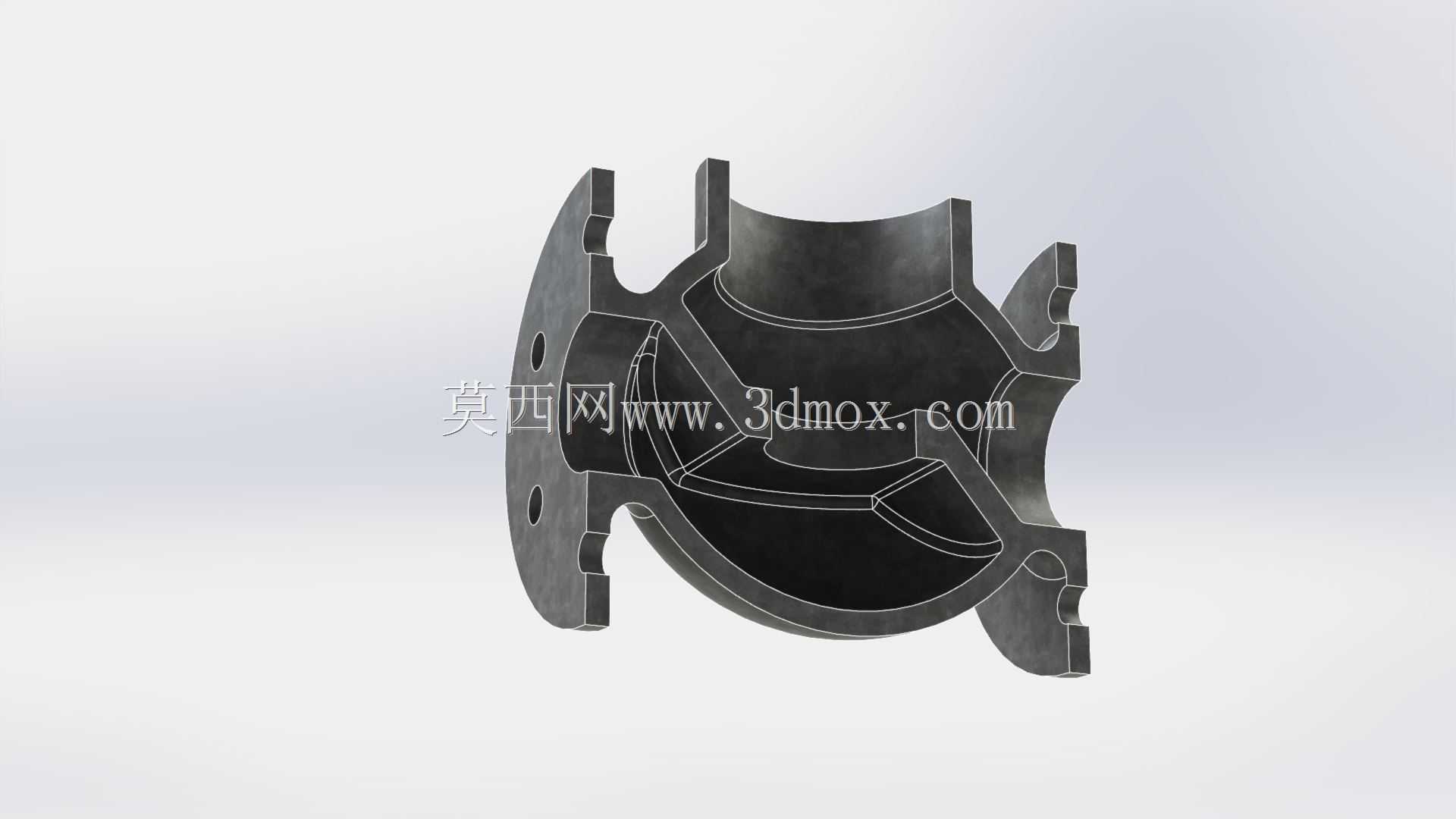

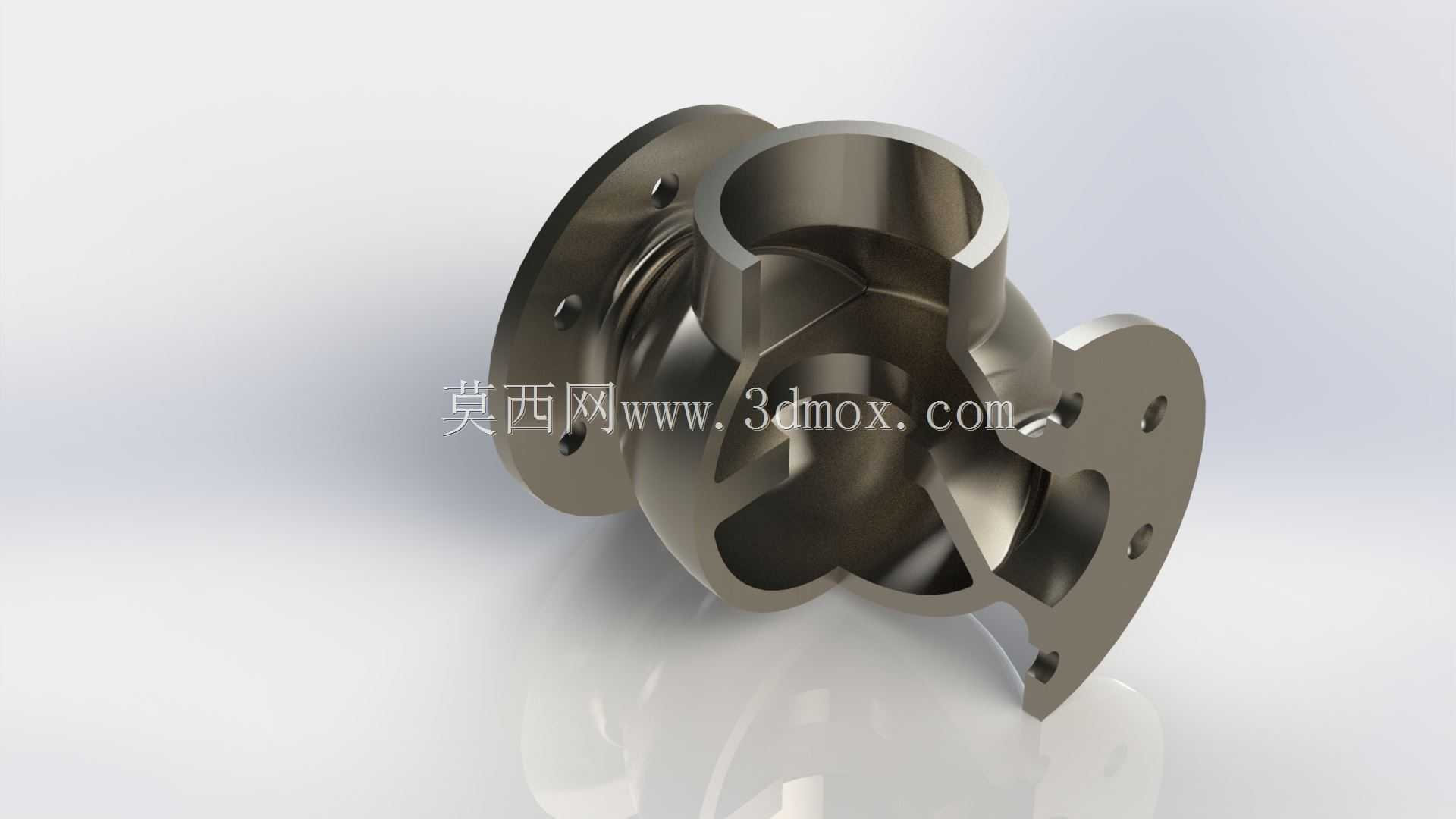

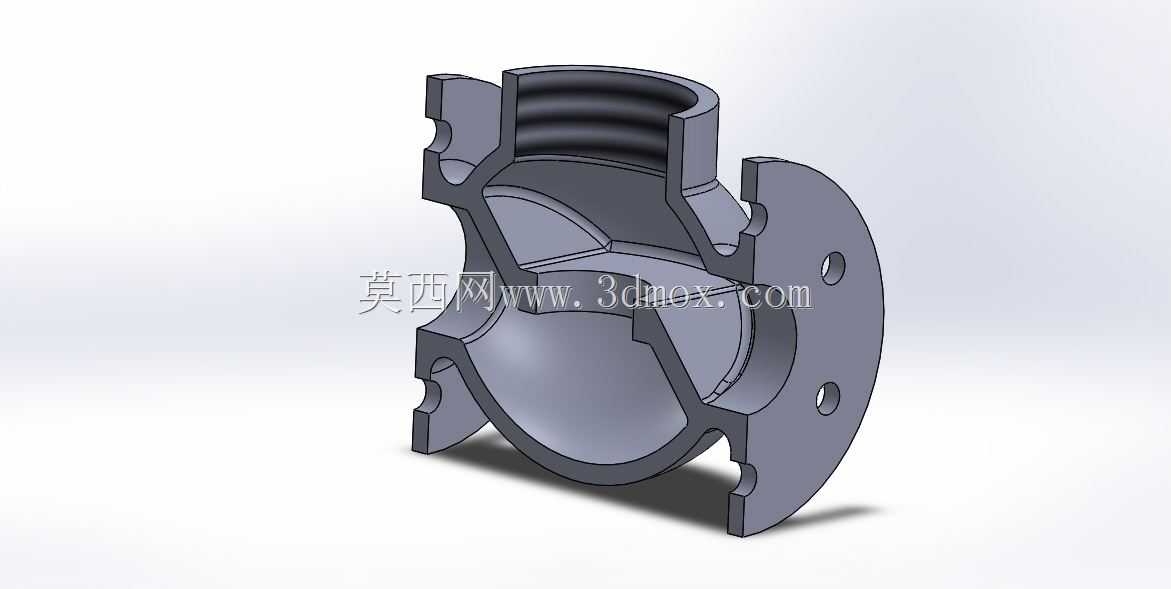

　　另外两个连接端采用了异形安装耳结构，安装耳上同样预留了紧固孔位，既可以适配快装式管路接头，也能通过螺栓直接固定在设备安装面板上，相比常规全法兰结构的三通阀壳，这种混合连接形式的结构重量更轻，在安装空间受限的小型设备管路布局里适配性更强。腔体内部的流道做了圆弧过渡处理，没有直角突变的结构，这种设计一方面可以降低流体在阀腔内的流动阻力，减少管路输送过程中的压力损失，另一方面也能避免流体携带的固体杂质在直角位置沉积，长期使用时降低流道堵塞的概率，同时圆弧过渡的结构也能减少流体对壳体内壁的冲蚀，延长阀壳的整体使用寿命。建模过程中，壳体的壁厚做了均匀化处理，针对法兰与腔体衔接、安装耳与腔体衔接的应力集中位置，做了局部加厚的过渡结构，

　　避免承压状态下应力集中导致的壳体开裂问题，内部腔体的尺寸完全适配常规升降式、旋启式阀芯的安装尺寸，腔体内壁预留了密封件的安装槽位，实际生产时可以直接在对应位置嵌入密封圈，不需要额外加工密封结构，能减少后续装配的工序复杂度。从安装边界来看，这款阀壳的法兰端外径适配常规DN25规格的低压管路法兰，安装孔的孔距符合通用管路法兰的安装标准，不需要额外制作转换接头就能直接对接现有标准管路；两个侧置安装耳的中心距预留了足够的操作空间，安装时紧固螺栓的操作不会和相邻管路、设备结构产生干涉，整体的轴向、径向尺寸都控制在小型阀类的常规安装尺寸范围内，既可以独立安装在管路上，也能集成在小型流体控制设备的内部阀组里。实际选型应用时，

　　这款结构的阀壳适合公称压力不超过1.6MPa的常温流体管路，因为整体结构没有做高压加厚设计，如果用于高压工况需要重新校核壁厚与连接强度；材质适配方面，这个三维结构既可以用于铸造工艺生产铸铁、铸钢材质的阀壳毛坯，也能用于棒料机加工制作不锈钢、铜合金材质的阀壳，不同材质的产品可以分别适配水、压缩空气、低压油品、弱腐蚀性化工流体等不同介质的输送场景。建模时对所有的安装孔位、密封面、流道衔接位置都做了可编辑的参数化设置，设计人员如果需要调整适配不同的管路通径、安装尺寸，只需要修改对应参数就能快速生成新的结构，不需要从零开始重新建模，能大幅缩短同类型阀壳的设计迭代周期。
