船舶甲板附加系船柱安装结构设计

　　在船舶运营过程中，甲板系泊点位不足是不少老旧船舶、改装作业船常遇到的实际问题，尤其是在承担多缆绳系泊、临时靠泊辅助、舷侧作业设备固定等场景下，原有出厂配置的系船柱往往无法覆盖全部系固需求，额外加装系船柱的结构设计就成了船舶舾装改造中常见的设计内容。这套安装结构的核心设计逻辑，是在不破坏原有甲板主受力结构、不大范围改动甲板下加强筋布局的前提下，实现新增系船柱的可靠承载，同时兼顾甲板通行空间的合理性。

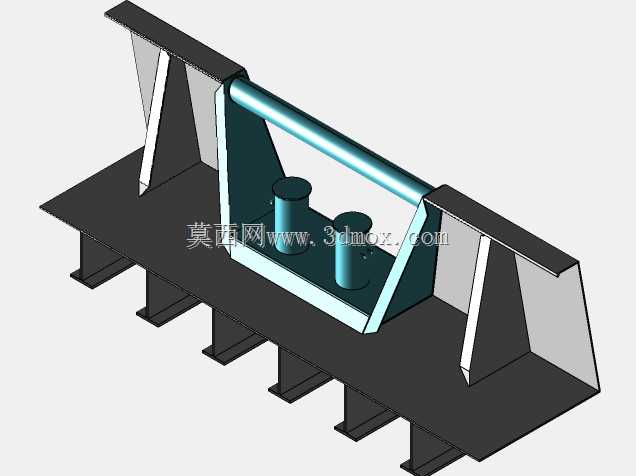

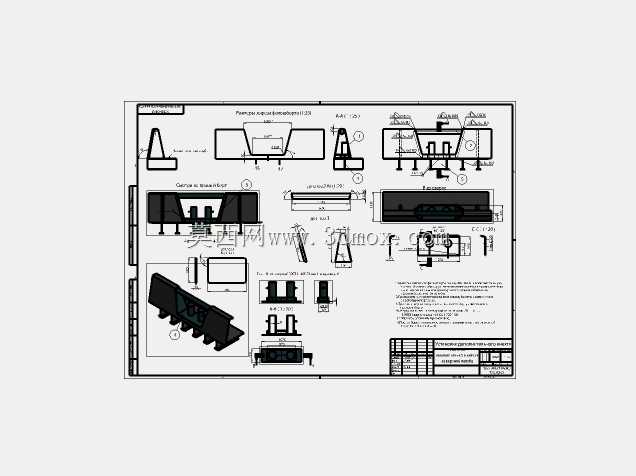

　　从结构组成来看，整套装置包含底部承载平台、两侧三角加强肘板、顶部横向扶手护栏、双柱式系缆桩四个核心部分，底部承载平台采用与原有甲板材质匹配的钢板裁切成型，平台下方设置多道纵向T型加强筋，筋板的排布完全对齐原有甲板下方的强横梁位置，确保系泊载荷能够直接传递到船体主结构上，避免局部甲板受集中载荷出现凹陷、变形甚至焊缝撕裂的问题。两侧的三角肘板采用对称式布局，从底部平台垂直向上延伸至顶部横梁位置，肘板与平台、顶部横梁之间采用全焊透角接焊缝，肘板的斜边做了圆弧过渡处理，既减少应力集中点，也能避免尖锐边角对作业人员造成磕碰伤害。

　　顶部的横向圆管扶手一方面作为结构加强件，连接两侧肘板形成封闭的框架受力结构，提升整套装置的抗扭刚度，另一方面也能作为作业人员在甲板边缘操作时的临时扶靠构件，提升舷边作业的安全性。两个圆柱形系缆桩垂直焊接在底部平台的中心区域，桩体高度按照常规系缆作业的操作高度设置，桩顶做了封板和圆角处理，避免缆绳套入时被尖锐边缘割损，双桩的间距预留了足够的缆绳缠绕空间，能够满足不同直径化纤缆、钢缆的系固需求，可同时容纳多根缆绳的挂靠，不会出现缆绳相互挤压、磨损的情况。

　　设计过程中需要重点考虑安装边界的适配性，整套结构的底部平台尺寸需要根据加装位置的甲板可用空间确定，平台边缘距离甲板舷边的距离预留了足够的系缆操作空间，同时不会超出船舶舷侧外板的轮廓范围，避免靠泊时与码头构件发生碰撞。结构的整体高度控制在甲板作业人员的腰部以上、肩部以下区间，既保证系缆操作时不需要过度弯腰或抬手，也不会遮挡驾驶台的舷边瞭望视线。在载荷核算上，整套结构按照单桩承受最大系泊破断力的1.5倍做强度校核，所有焊缝的焊脚尺寸、板材厚度都经过受力计算确定，肘板的倾斜角度经过优化，在保证支撑强度的同时尽可能减少材料用量，降低整套结构的自重，避免给甲板带来额外的过大载荷。

　　实际应用场景中，这类加装的系船柱常布置在船舶主甲板的舷侧空余位置、作业甲板的边角区域，或是滚装船、工程船的临时系泊点位，除了常规的码头靠泊系缆之外，还可以用于拖轮协助作业时的拖缆系固、舷边作业梯的固定、水上过驳作业时的缆绳挂靠等场景。结构设计时充分考虑了船舶甲板的作业环境，所有外露构件都做了圆弧倒角处理，没有突出的尖锐部件，表面涂装按照船舶舾装的防腐要求做配套处理，能够适应海洋高盐雾、高湿度的使用环境，减少后期维护的工作量。

　　在安装施工层面，这套结构不需要对原有甲板做大范围的开孔切割，仅需要在对齐甲板强横梁的位置做定位焊接，安装时先将底部加强筋与甲板原有强构件焊接固定，再依次拼装平台板、肘板、顶部横梁和系缆桩，所有焊接位置都做防腐补涂，安装完成后不会影响原有甲板的排水、通行功能，平台表面可以根据需求做防滑处理，避免雨天或甲板上浪时作业人员滑倒。和直接在甲板上焊接单个系船柱的简易改造方式相比，这种框架式的安装结构受力更合理，载荷传递路径更清晰，能够有效避免局部甲板受力过载的问题，同时兼顾了作业安全防护的功能，是船舶甲板系泊点位扩容改造中实用性较强的一种结构方案。
