做船舶结构设计快十二年,经手的内河、近海船舶舱段结构方案不下四十套,看到这套结构模型第一眼就知道是典型的中部货舱段主承载结构,这类结构是整船强度校核的核心区段,直接决定船舶在波浪载荷、载货偏载、靠泊碰撞冲击下的结构可靠性。先从实际应用场景说,这类中部舱段结构多用于散货船、多用途货船的主货舱区域,上承甲板机械、舱盖载荷与甲板上浪的冲击载荷,下接双层底结构传递总纵弯曲力矩,舷侧部分还要抵御舷外水压力、靠泊时的护舷碰撞力,以及装卸货时抓斗、货物的意外撞击,是整船结构里受力最复杂、冗余度要求最高的区段。
从设计思路上拆解,这套结构采用了典型的纵骨架式设计逻辑,纵向连续的强构件沿船长方向布置,能有效抵抗船舶航行中产生的总纵弯曲应力,避免船体在中垂、中拱状态下出现结构失稳。横向设置的强肋骨、肋板与纵骨形成正交的网格状承载体系,把局部载荷快速分散到相邻的纵向构件上,不会出现局部应力集中导致的板格变形。你看模型里分层展示的部分,最上层的甲板板采用了变厚度设计思路——舱口周边的甲板板因为要承受舱盖轮压、系缆载荷,厚度会比舱口间的甲板板厚2到4毫米,甲板下方的纵骨间距严格控制在规范要求的范围内,保证甲板板在人员行走、小件货物堆放时不会出现过大的下挠变形。

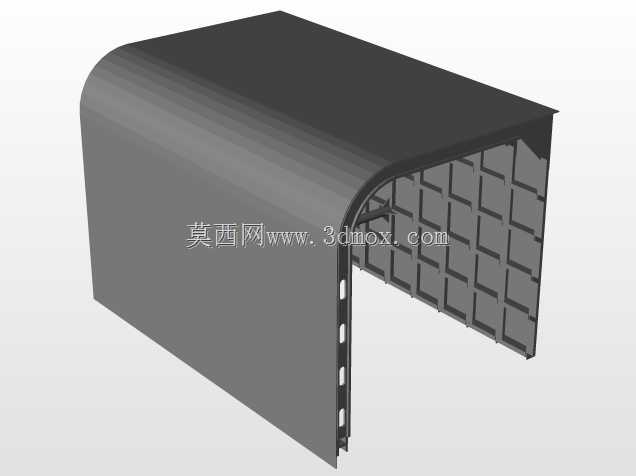

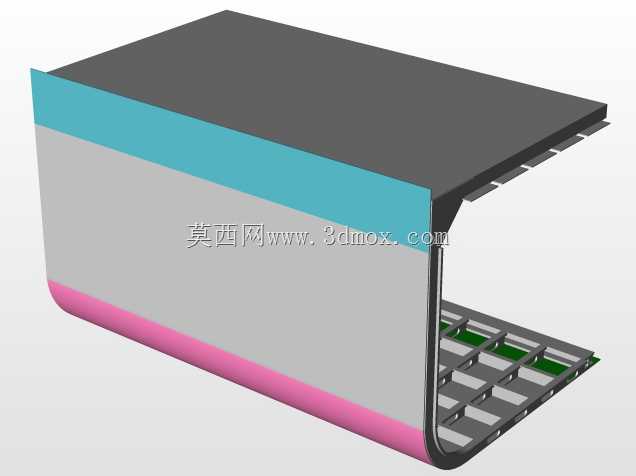

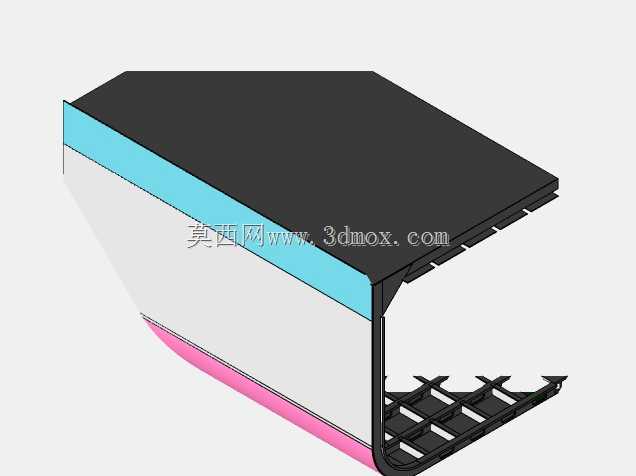

舷侧部分的结构设计很有讲究,模型里能看到的彩色分层构件,分别对应舷侧外板、舷侧纵桁、强肋骨与防撞加强结构。舷侧外板的厚度沿吃水方向渐变,水线附近因为长期受波浪拍击、浮冰摩擦(如果是冰区航行船舶还会额外加厚),厚度比干舷区域、船底区域的外板厚3毫米左右。舷侧纵桁沿船长方向连续贯通,和横舱壁的位置做了肘板过渡连接,避免构件断开处出现应力突变;强肋骨每隔三到四个肋位设置一道,和双层底的肋板、甲板下的强横梁对齐,形成封闭的横向强框架,把舷侧承受的水压力直接传递到双层底和甲板结构上。

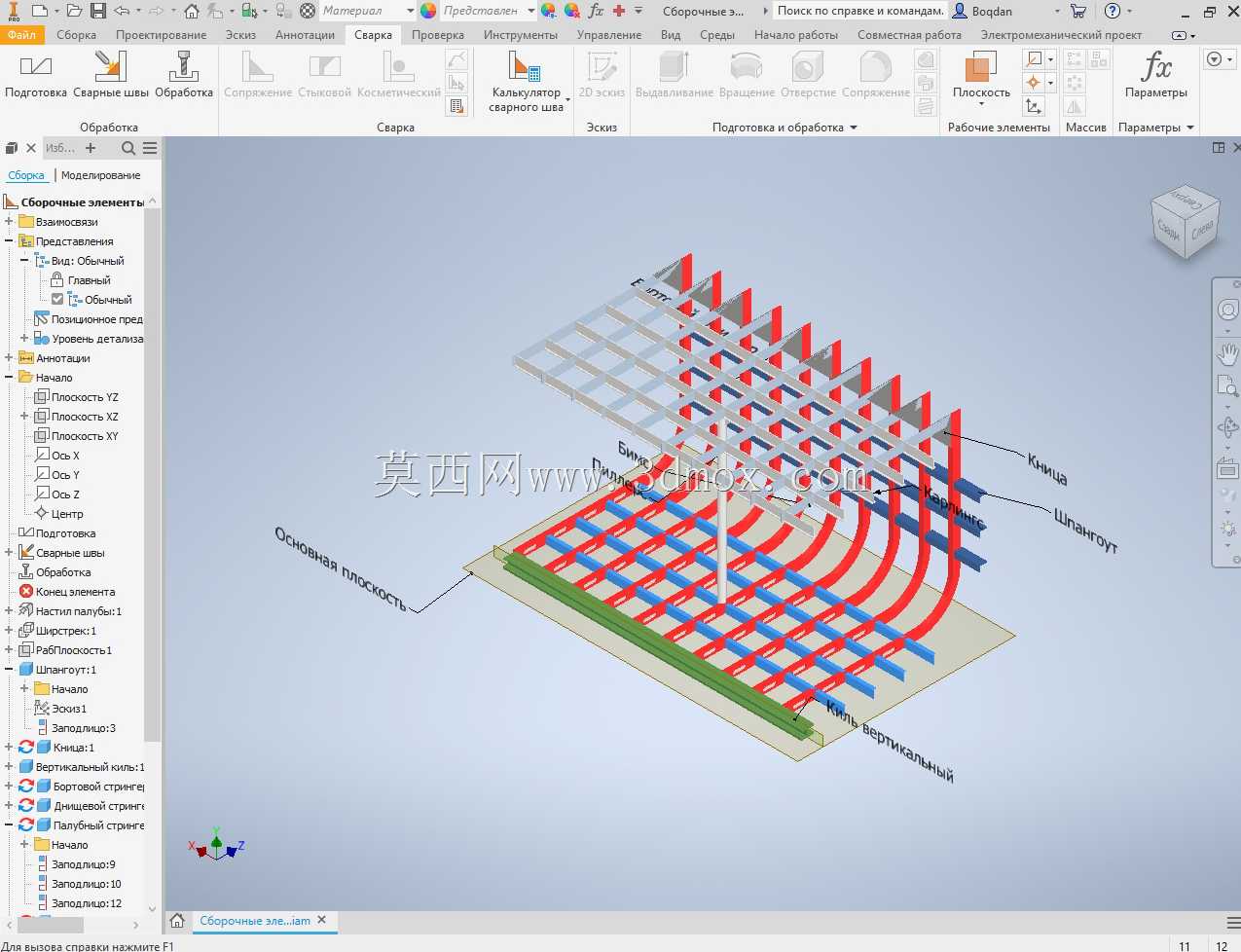

再看内部的骨材布置,纵骨采用不等边角钢或者球扁钢的标准型材,和外板、甲板板的连接采用双面连续角焊缝,焊脚尺寸根据骨材规格匹配,保证骨材和面板的协同受力。模型里红色、粉色标识的纵向加强筋,分别对应不同位置的骨材——靠近船底的骨材规格更大,因为船底区域要承受更大的总纵弯曲压应力,还要承受舱内货物的堆载压力,骨材的剖面模数比舷侧、甲板区域的骨材高15%左右。舱段两端的横舱壁位置,所有纵向构件都和舱壁上的垂直扶强材对齐,通过肘板做圆弧过渡,避免应力集中在构件端部,这也是很多新手设计时容易忽略的点——如果纵向构件直接顶在舱壁板上没有过渡,航行中很容易在端部出现疲劳裂纹。
从安装边界和尺寸匹配来说,这类舱段结构的分段长度一般控制在12米到18米之间,和船厂的吊装能力、板材的标准供货长度匹配,分段对接处的纵骨、纵桁都设置了200毫米左右的余量,方便船台合拢时调整对位。双层底的高度一般在1米到1.5米之间,既可以作为压载水舱使用,也能在船舶搁浅、触底时提供足够的缓冲变形空间,保证内底板不会破损进水。舱口围板的高度严格按照载重线公约要求设置,围板下方的甲板位置设置了一圈加厚的加强环板,承受舱口围板传递的集中载荷,避免舱口角隅处出现应力集中——很多船舶的结构裂纹都出现在舱口角隅位置,所以这个位置的板边都做了大半径的圆弧过渡,圆弧半径不小于舱口宽度的1/20,并且采用全焊透结构连接。
实际使用中,这套结构还要考虑腐蚀余量的设计,所有和海水、压载水接触的构件表面都要预留2到3毫米的腐蚀余量,在船舶20到25年的服役周期内,即使出现均匀腐蚀,剩余的板厚依然能满足强度要求。骨材的间距设计还要兼顾涂装、检修的空间需求,相邻骨材之间的净距不小于60毫米,保证施工人员能拿着喷漆枪、探伤设备进入构件间隙作业,不会出现涂装死角、无法检修的密闭空间。另外,结构上的流水孔、透气孔、通焊孔都设置在骨材的腹板位置,并且做了孔边的加强,避免开孔位置削弱构件的剖面强度,孔边的毛刺都要打磨光滑,减少应力集中源。
很多刚入行的设计师做这类结构时,容易一味加大板厚、放大骨材规格来满足强度要求,反而造成结构自重过大,减少船舶的载货量,这套结构的设计逻辑是把强构件集中布置在受力最大的路径上,次要区域采用合适的规格,在满足规范强度要求的前提下把结构自重控制到最低,这也是船舶结构设计的核心——在安全和经济性之间找到最优平衡点。比如在货舱的中间区域,因为没有横舱壁的支撑,强框架的间距会适当缩小,而靠近横舱壁的区域,因为有舱壁作为支撑,骨材的规格可以适当降低,既保证强度,又不浪费材料。还有舷侧的防撞加强结构,一般设置在常吃水线上下1米的范围内,采用加厚的外板和加密的肋骨,应对靠泊时的碰撞,而干舷以上的区域因为碰撞概率低,结构规格就可以适当减小。

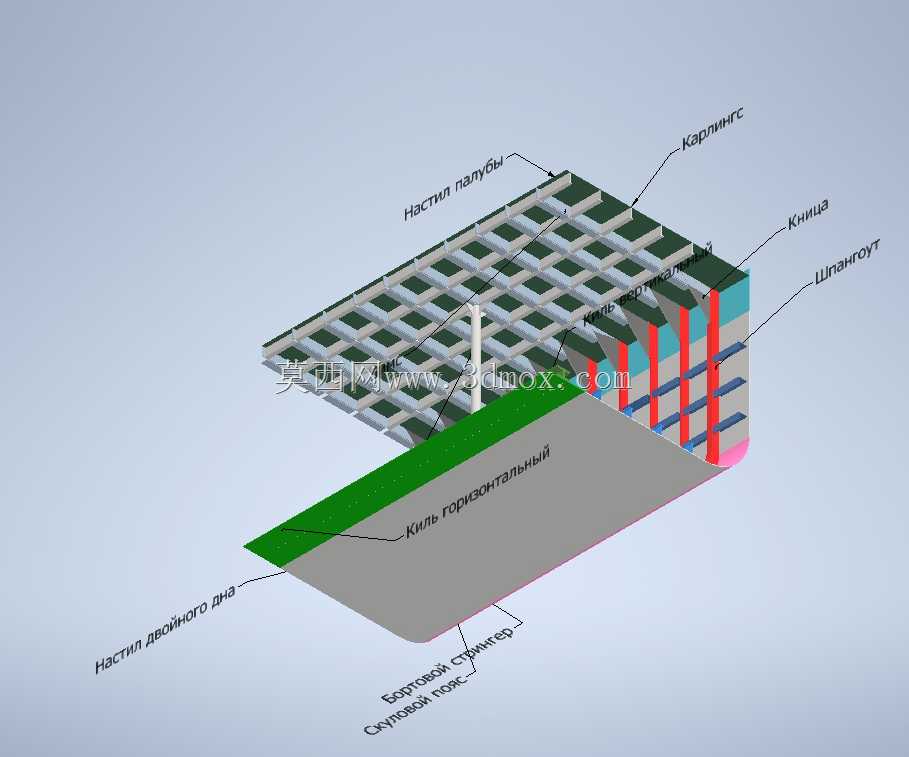

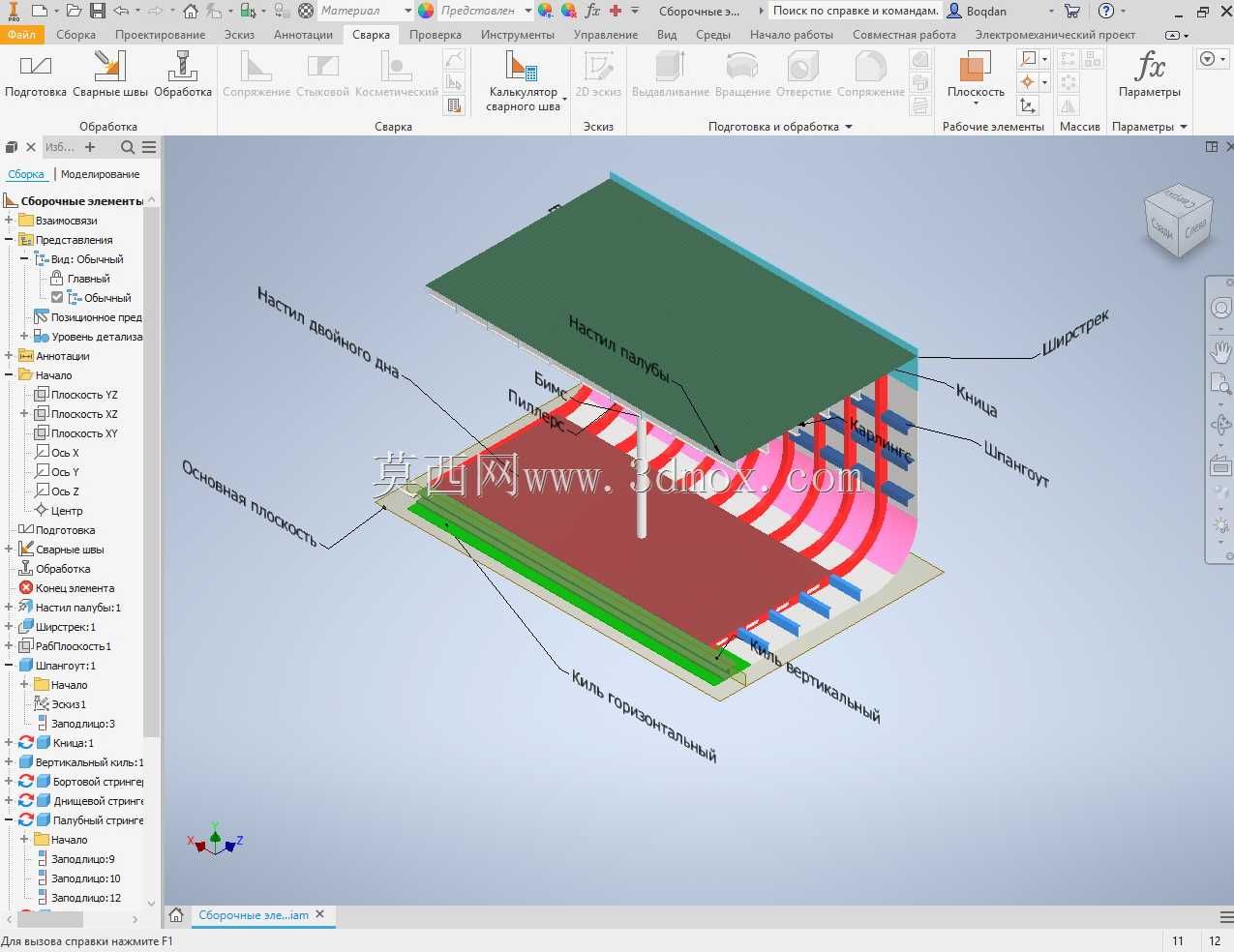

另外,这套结构的建模逻辑也很适合作为教学案例,所有构件的装配关系都做了分层展示,能清晰看到每个构件的位置、连接方式,新手可以通过这个模型快速理解纵骨架式船舶结构的传力路径:局部载荷先通过面板传递给相邻的骨材,骨材把载荷传递给横向强框架,强框架再把载荷分散给纵向连续的强桁材,最终通过整个船体梁的结构抵抗总纵弯矩和外部载荷。建模时所有构件的定位都严格按照肋位号、高度线对齐,没有出现错位、间隙超差的问题,符合船舶生产设计的建模要求,直接导出的零件图可以用于下料加工,不需要做太多的调整。
