多规格30型T型直线导向轨道结构

　　在自动化生产线、轻型输送设备、小型工装滑台、桌面级作业平台的结构搭建场景中，T型轨道是承担直线运动导向、承载滑动负载的核心基础部件，这类轨道的截面呈T型结构，相比平导轨拥有更好的侧向限位能力，安装固定时可通过T型槽直接嵌入配套螺栓，无需在轨道本体额外加工沉孔，装配调整的灵活度更高，尤其适合需要频繁调整滑座位置、变更工位间距的轻型作业场景。本次设计的30型T型轨道，核心截面基准宽度为30mm，属于轻载导向场景的常用规格，设计过程中优先考虑了不同安装空间的适配需求，设置了300mm、400mm、500mm、600mm、800mm五种标准长度规格，覆盖从短行程微调滑台到中长距离直线输送的多数轻载应用需求，

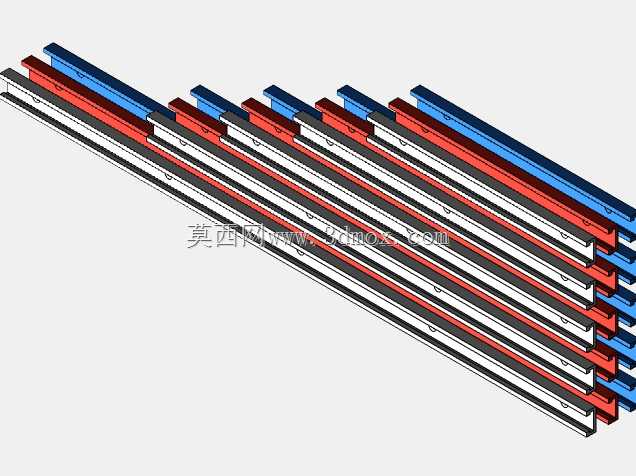

　　用户可根据自身设备的实际行程边界直接选用对应长度，也可根据现场安装条件对轨道进行截断加工，不会破坏轨道的导向基准面。轨道的设计过程中，首先对T型截面的受力特性做了校核，轨道上部的导向面宽度与下部安装基座的厚度做了匹配优化，当滑座沿轨道做直线运动时，侧向受力可通过T型的翼缘结构均匀传递到安装基准面，避免局部应力集中导致轨道变形，导向面的平行度公差按照轻载直线运动的通用要求设定，可保证滑座运行过程中无卡滞、无侧向窜动，滑动阻力均匀。轨道的饰面设置了蓝色、红色、灰色三种可选方案，并非单纯的外观区分，不同颜色可对应设备上不同功能的运动轴，比如设备调试阶段可通过颜色快速区分X向、Y向、Z向的导向轨道，降低装配和后期维护的辨识成本，

　　饰面本身也可作为轨道基材的保护层，降低车间环境中潮气、粉尘对轨道本体的侵蚀，延长轨道的无维护使用周期。从安装边界来看，这款30型T型轨道的下部安装基座宽度与上部导向面的高度做了紧凑化设计，安装时仅需要在安装基准面上加工对应间距的螺纹孔，将T型螺栓从轨道端部滑入T型槽内对准螺纹孔锁紧即可，无需额外设计压块等固定结构，可有效降低安装结构的占用空间，对于安装空间受限的桌面级设备、小型自动化工装来说，这种紧凑的安装结构可大幅压缩整体设备的外形尺寸。在实际应用中，这类30型T型轨道可搭配对应的T型滑块使用，滑块可根据负载需求加装铜套、直线轴承或者自润滑耐磨衬垫，适配不同滑动速度、不同负载重量的使用场景，比如在电子元件组装的小型滑台上，

　　可搭配自润滑衬垫实现低噪音、免维护的轻载快速移动；在工装夹具的调整轨道上，可搭配锁紧式滑块，调整到目标位置后直接锁紧固定，作为工位定位的基准使用。设计过程中也充分考虑了轨道的拼接使用场景，轨道的端面做了平直度处理，当需要超过800mm的长行程导向时，可将多根轨道沿轴向拼接使用，拼接处的导向面错位量控制在轻载运动允许的公差范围内，不会出现滑块过缝卡滞的问题，可满足部分非标的长行程轻载导向需求。相比重型直线导轨，这款30型T型轨道的结构更简单，加工成本更低，安装调试的难度更小，对于负载不大、运动精度要求适中的场景来说，拥有更高的性价比，不需要复杂的安装基准调校，普通的机械装配人员即可完成安装调试，大幅缩短设备的组装周期。轨道的T型槽结构除了用于自身安装固定之外，还可作为附件的安装槽使用，比如在轨道上加装行程限位块、位置传感器触发块、防尘罩固定件等附件时，不需要在轨道上额外钻孔，直接通过T型螺栓将附件固定在槽内即可，调整位置时只需要松开螺栓即可沿槽滑动调整，适配设备调试过程中频繁变更限位位置、传感器位置的需求，大幅提升设备调试的效率。
