Feedair直线滑轨框架结构三维设计

项目分类:导轨 发布时间:2022-01-29 ID:533711

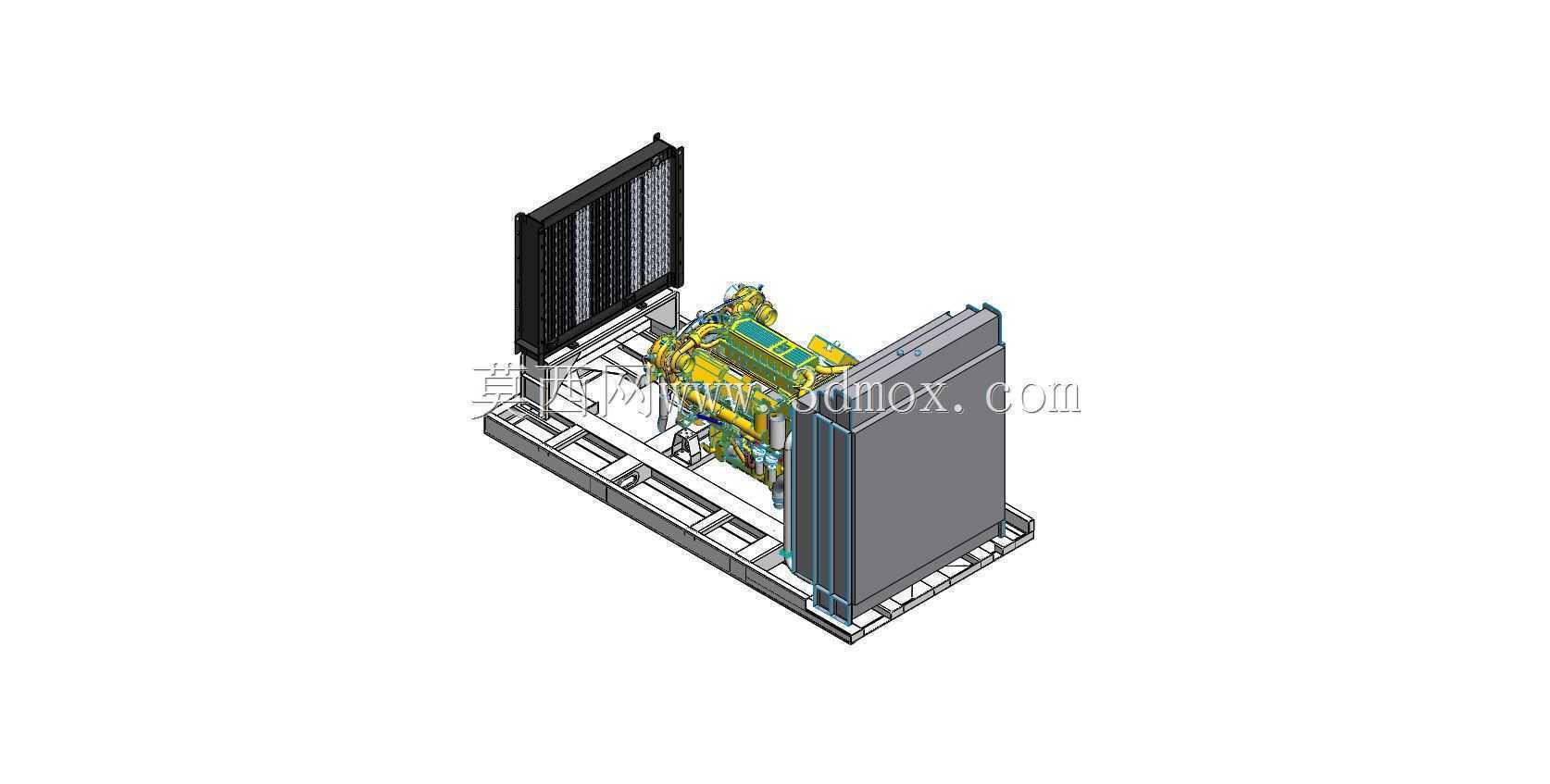

  • Feedair直线滑轨框架结构三维设计
  • Feedair直线滑轨框架结构三维设计
  • Feedair直线滑轨框架结构三维设计
  • Feedair直线滑轨框架结构三维设计

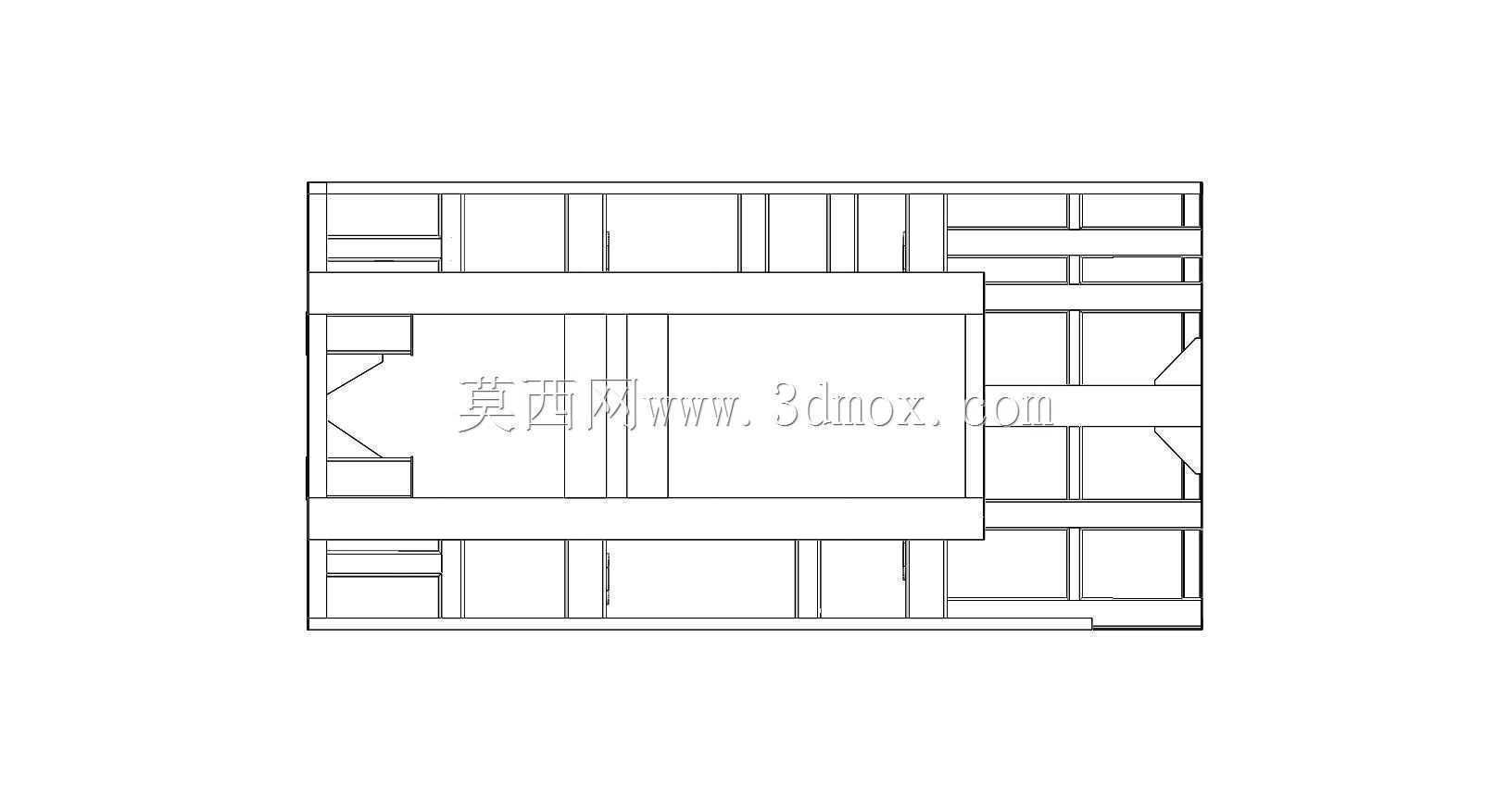

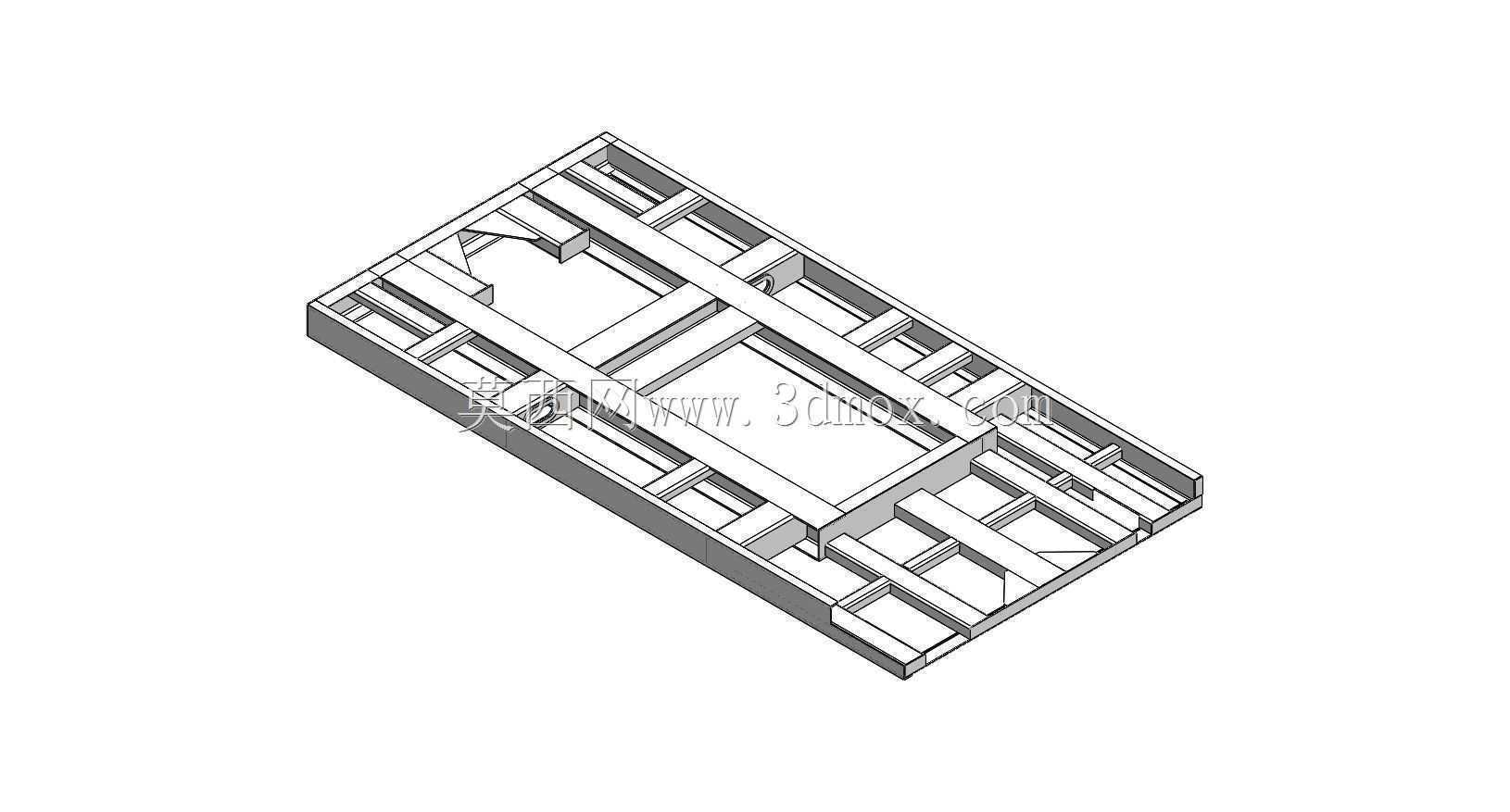

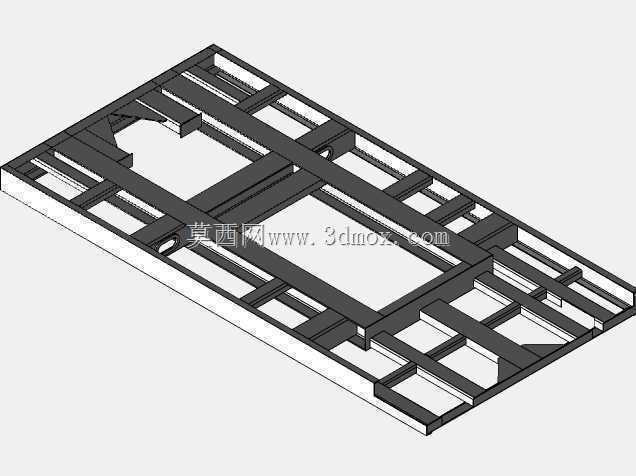

  在自动化输送、物料移载这类需要精准直线导向的工况里,滑轨作为核心承载导向部件,其结构刚性、安装适配性直接决定整套机构的运行稳定性。本次设计的Feedair滑轨采用框架式焊接基体结构,区别于常规单轨或双轨分体式滑轨,该结构将两侧导向轨道与中部承载框架做一体化布局,省去了现场安装时多段轨道拼接找正的工序,能有效降低安装调试阶段的同轴度误差累积。从结构设计逻辑来看,框架内部采用纵横交错的筋板布局,纵向筋沿滑轨运行方向通长布置,承担滑动部件运行时的纵向弯矩,横向筋按等间距排布,在不额外增加整体壁厚的前提下提升框架的抗扭刚性,避免大负载工况下框架出现翘曲变形导致滑动卡滞。滑轨的导向面设置在框架两侧的凸起台肩位置,台肩经过精加工处理,

  平面度与平行度控制在合理公差范围内,可适配滑块组件的顺畅滑动,同时台肩外侧预留了标准安装孔位,孔位间距按照通用工业安装模数设计,能直接与多数自动化设备的安装基座匹配,无需额外加工转接板。在安装边界设计上,整体框架的外形长宽尺寸按照常规输送线工位的适配范围设定,底部预留了足够的沉头安装空间,可使用内六角螺栓直接固定在设备机架上,不会出现螺栓头突出干涉滑动组件运行的问题。框架中部的镂空区域一方面是为了减轻整体自重,降低设备移动时的惯性负载,另一方面也可作为线缆、气管的布设通道,避免外置走线被滑动部件剐蹭。实际应用场景中,这类滑轨可用于电子组装线的工装板移载、包装设备的推料机构导向、小型仓储设备的货叉滑动导向等工况,

  其一体化框架结构相比分体式导轨,在中短行程的往复运动场景下具备更好的结构稳定性,能承受一定的偏载力矩,不会因为单侧受力出现导轨变形。设计过程中针对滑动接触面的耐磨需求,在导向台肩位置预留了后续粘贴耐磨导轨软带的加工余量,用户可根据实际使用的负载大小、运行频率选择是否加装耐磨层,兼顾成本与使用寿命。框架的所有焊接位置都做了应力释放的工艺考量,建模时预留了焊后加工的余量基准,确保后续机加工时能保证各安装面的形位公差符合使用要求,不会因为焊接残余应力导致后期使用过程中结构变形。
