ROLLON TEX20-160线性家具滑轨结构

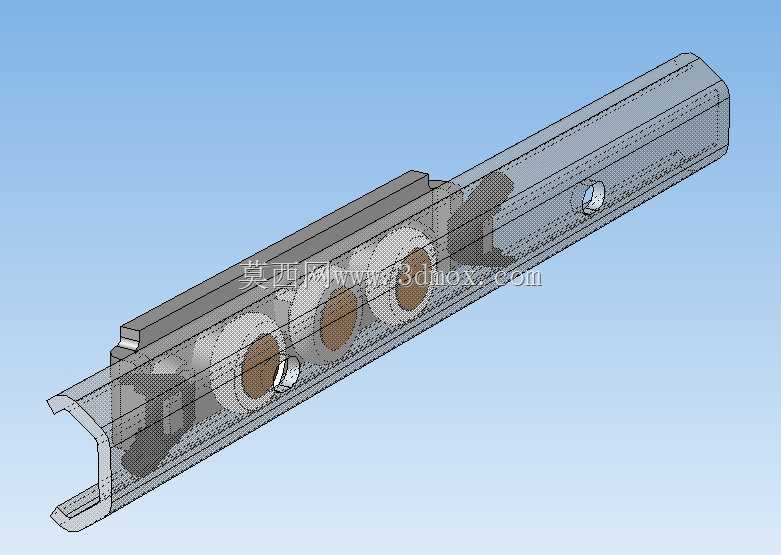

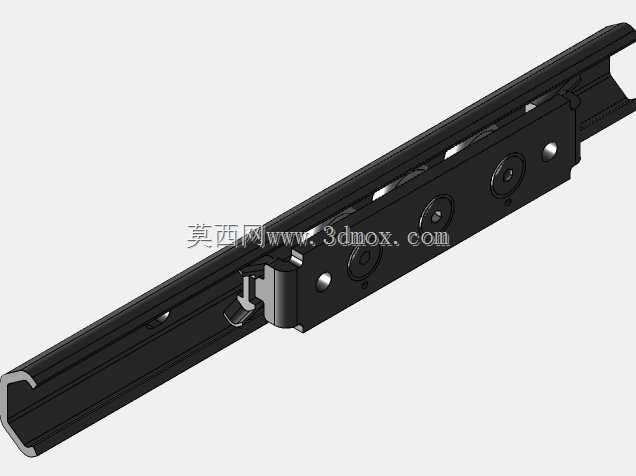

　　这款线性滑轨主要面向民用家具的抽拉结构场景设计，常见于橱柜重型抽斗、衣柜隐藏式拉篮、办公家具侧装抽屉、房车嵌入式储物格这类需要平稳抽拉承载的部位，区别于微型轻载滑轨，它能适配单抽承载15-20kg的日常使用需求，抽拉行程可覆盖160mm的常规抽斗进深，不会出现抽拉过度脱落或者行程不足取物不便的问题。从结构设计来看，它采用三节嵌套式的冷轧钢型材基体，滚动单元选用了带保持架的钢珠列，每侧两列钢珠沿型材滚道均匀排布，保持架采用耐磨POM材质注塑成型，既能避免钢珠在滑动过程中相互摩擦产生异响，也能保证抽拉全程的滚动摩擦阻力稳定，不会出现卡顿、跳珠的情况。型材截面做了圆弧过渡的滚道设计，滚道表面经过淬硬处理，表面硬度达到HRC58-62，

　　长期反复抽拉不会出现滚道凹陷、磨损起槽的问题，外层做了蓝白锌钝化处理，能应对厨卫空间的潮湿环境，避免短时间内出现锈蚀卡滞。安装边界上，这款滑轨的安装孔位采用对称排布的沉头孔设计，适配M4规格的自攻螺丝安装，侧装时预留的安装间隙为单侧12.7mm，不需要额外做复杂的开槽加工，普通家具厂的常规钻孔设备就能完成定位安装，滑轨闭合后的整体厚度仅为19mm，不会过多占用柜体内部的储物空间。在实际选型使用时，需要注意抽拉部件的宽度与滑轨长度的匹配，当抽斗宽度超过600mm时建议双侧对称安装该款滑轨，避免单侧受力导致滑轨变形卡滞；如果是用于下翻式的家具面板，还可以搭配配套的阻尼缓冲配件，实现闭合末端的减速缓冲，避免撞击产生噪音。

　　建模过程中对钢珠与滚道的配合间隙做了0.02mm的公差预留，既保证滑动顺畅无卡滞，也不会出现径向窜动过大导致抽斗晃动的问题，型材的折弯圆角做了R0.5的工艺处理，符合冷轧钢板冲压折弯的工艺要求，不会出现折弯开裂的生产问题，保持架的钢珠兜孔采用间隙配合设计，钢珠在兜孔内可自由转动，不会出现卡珠抱死的故障。
