多规格DIN125B标准平垫圈结构设计

　　在各类机械装配、设备安装场景中，平垫圈是最容易被忽视却又不可或缺的基础连接件，这套覆盖M3到M12规格的DIN125B标准平垫圈，完全遵循ISO7090尺寸规范设计，适配绝大多数公制螺纹紧固件的装配需求。从实际工程应用来看，这类平垫圈的核心作用首先是分散紧固件拧紧时对被连接件表面的压应力，避免软质基材比如铝合金型材、工程塑料板材、薄钣金件在螺栓锁紧过程中出现表面压溃、凹陷变形的问题，尤其是在光伏支架安装、自动化设备机架组装、低压配电柜内部元件固定这类场景中，基材本身的承压强度有限，不加装平垫圈的话，螺栓拧紧后很容易在接触面留下压痕，长期受振动载荷影响还会出现预紧力衰减、连接松动的故障。

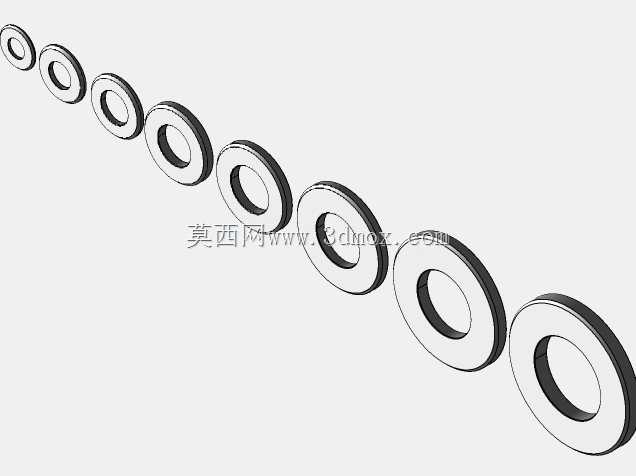

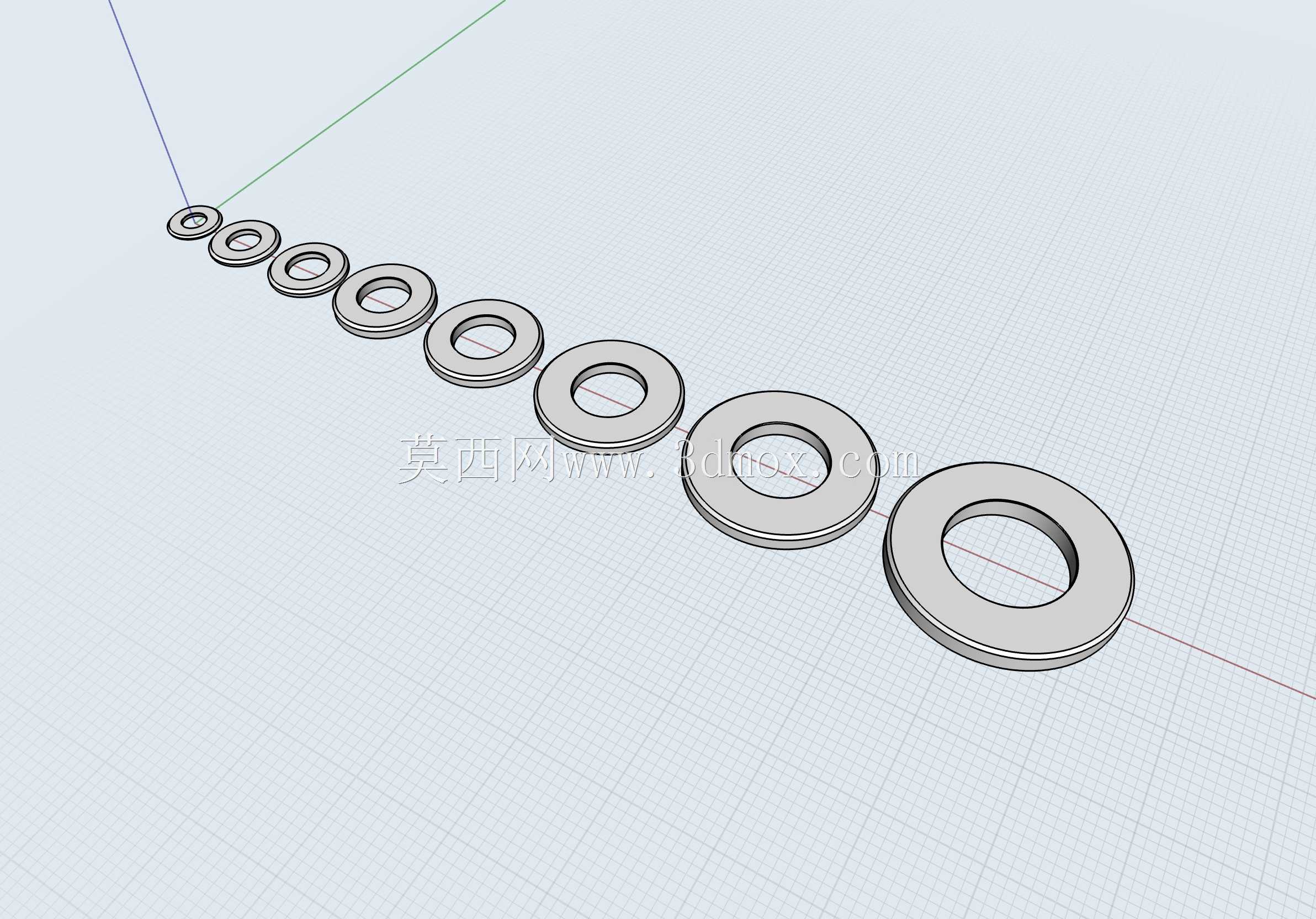

　　设计这套平垫圈的时候，首先严格卡准DIN125B的标准尺寸边界，不同规格对应的内径、外径、厚度都完全匹配对应螺纹的公称尺寸，比如M3规格的垫圈内径略大于3mm螺杆外径，保证螺杆能顺利穿过不会出现卡滞，外径尺寸控制在7mm左右，厚度0.5mm，既保证足够的承压面积，又不会因为垫圈过厚导致螺栓啮合长度不足；M12规格的垫圈内径适配12mm螺杆，外径24mm，厚度2mm，能够满足8.8级高强度螺栓锁紧时的承压需求，不会因为垫圈强度不足出现压溃变形。所有规格的垫圈都采用无毛刺倒角设计，内外边缘都做了微小的圆角处理，避免安装过程中锐边划伤操作人员、或者割坏被连接件表面的防腐涂层。

　　从结构设计思路来看，这类标准平垫圈不需要做特殊的异形结构，核心是保证尺寸精度和形位公差，两个端面的平行度控制在0.02mm以内，避免安装后出现偏载，导致螺栓受力不均。实际选型的时候，技术人员只需要根据配套螺栓的公称直径选择对应规格即可，不需要额外做尺寸校核，大幅提升设计选型的效率。在不同的应用场景中，这套平垫圈的适配性也很强，比如在铝型材框架组装时，搭配T型螺栓、法兰螺母使用，垫圈垫在螺母和型材槽面之间，能够增大接触面积，避免螺母旋转时刮花型材表面的氧化层；在电气设备接线端子安装时，平垫圈垫在接线鼻和安装面之间，既可以保证导电接触面的压力均匀，也能防止长期受温度变化影响出现连接松动；在小型非标设备的钣金外壳装配中，平垫圈能够分散螺丝的锁紧力，避免薄钣金被螺丝头压穿变形。

　　很多刚入行的结构设计人员容易忽略平垫圈的选型细节，比如随意选用非标准尺寸的垫圈，要么内径过大导致垫圈容易卡在螺栓头和被连接件之间，要么外径过小起不到分散压力的作用，这套完全遵循标准规范的平垫圈模型，能够直接导入各类三维装配场景中，不需要反复调整尺寸，在做装配干涉检查的时候，也能准确模拟垫圈的安装位置，避免出现装配间隙不足、垫圈和周边零件干涉的问题。另外，所有规格的垫圈都采用等比例建模，厚度方向的尺寸完全符合标准要求，在做整机BOM统计的时候，可以直接提取模型的规格参数，不需要手动核对标准手册，减少设计过程中的出错概率。

　　从实际安装边界来看，这套平垫圈的安装不需要额外的操作空间，只要螺栓穿过的安装孔周边留出略大于垫圈外径的平面即可，不需要做特殊的沉孔或者避让结构，不管是平面安装还是略微倾斜的安装面，平垫圈都能自适应调整接触面的贴合度，保证螺栓锁紧后的预紧力稳定。在受振动载荷的设备场景中，平垫圈还可以和弹簧垫圈搭配使用，平垫圈贴紧被连接件表面，弹簧垫圈垫在平垫圈和螺栓头之间，既保证承压面的受力均匀，又能起到防松的效果，这种组合安装方式在振动输送机、小型冲压设备、移动作业的工程机械上应用非常广泛。
