家具通用插杆式万向脚轮三维设计

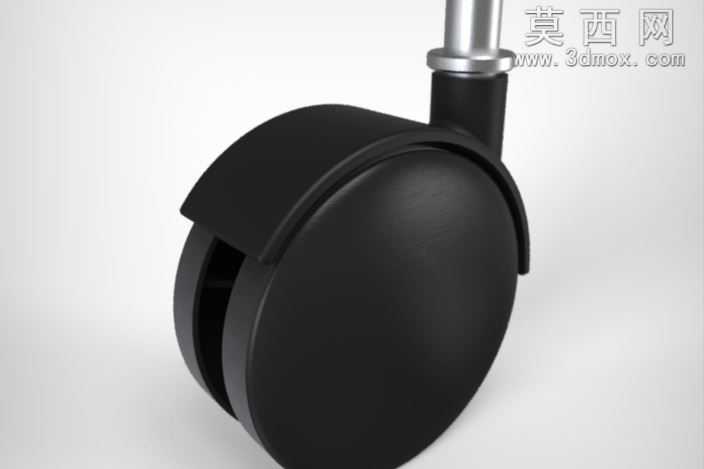

本作品为家具配套使用的插杆式万向脚轮三维模型，建模过程严格遵循实物逆向工程的设计逻辑，先通过对实物脚轮的多视角测绘获取轮廓尺寸数据，再依托三维建模软件完成全参数化的特征搭建。建模阶段首先构建顶部的插杆安装结构，该部分为金属材质的圆柱插杆，下端设计有环形限位凸台，用于匹配家具支脚的安装孔位，保证安装后脚轮不会意外脱落，插杆与下方轮架的连接部位做了圆弧过渡处理，避免应力集中导致的结构断裂。轮架部分采用半包式弧形护罩设计，整体为黑色工程塑料材质，建模时通过曲面放样、抽壳等命令完成护罩的薄壁结构搭建，护罩弧度完全贴合滚轮的外轮廓，既可以阻挡使用过程中毛发、碎屑卷入轮轴缝隙，也能提升脚轮整体的外观整体性。滚轮部分为双轮片并排的静音轮结构，轮面采用圆弧过渡的曲面设计，建模时通过旋转凸台命令生成滚轮基体，再对轮面做细微的磨砂纹理处理，还原软质橡塑材质的视觉质感，轮轴部位设计有隐藏式的轴孔结构，与轮架的转轴部位做同轴度配合约束，保证滚轮转动顺畅无卡顿。材质渲染阶段，金属插杆部分赋予哑光镀铬材质，调整反射参数模拟金属表面的细腻光泽，轮架与滚轮部分分别赋予硬质工程塑料和软质橡塑材质，通过调整粗糙度、漫反射颜色参数区分两种材质的视觉差异，硬质塑料部分反光稍强，软质滚轮部分反光柔和且带有细微的颗粒质感。结构设计上充分考虑家具脚轮的实际使用场景，插杆尺寸适配常规家具支脚的安装孔径，轮体直径满足日常室内移动的通过性需求，半包式护罩在保证防护性的同时不会过度增加脚轮的整体体积，整体结构无冗余设计，所有装配部位都添加了合理的配合间隙，既还原了实物的装配关系，也为后续的工程出图、结构优化提供了准确的三维数据基础。
