适配超跑的高流量改装空气滤清器

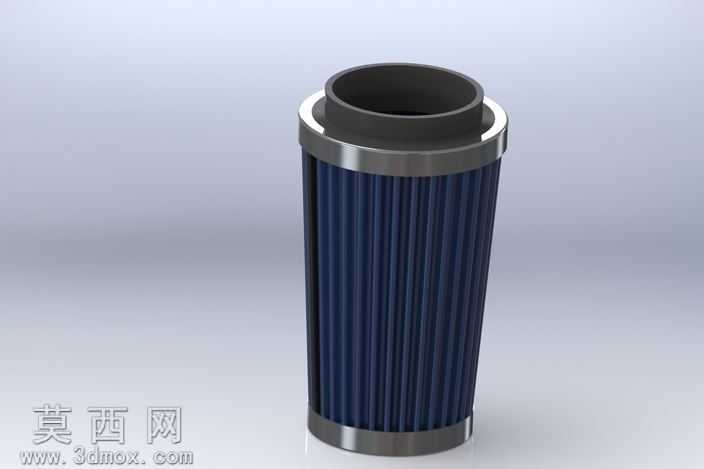

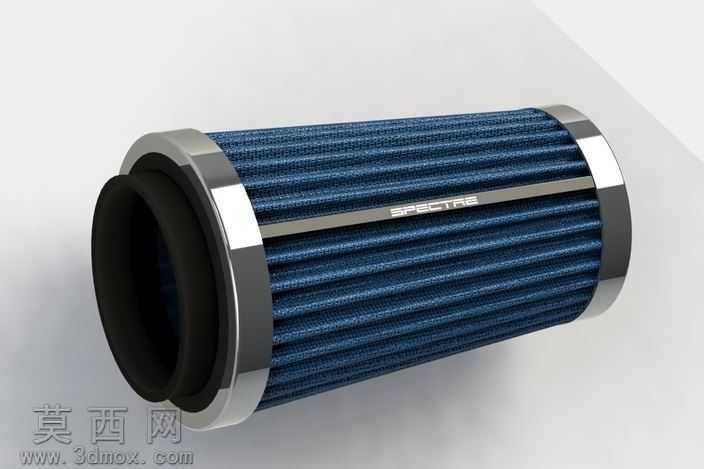

本模型为高性能改装款空气滤清器，建模阶段以实际改装空滤的实物测绘尺寸为基准，在SolidWorks中采用多实体建模方式完成整体结构搭建，首先通过旋转凸台命令生成两端的金属端盖基体，对端盖边缘做圆角倒角处理还原金属包边的圆润质感，再通过扫描命令生成内部支撑网的螺旋筋结构，保证支撑结构的受力合理性。滤芯主体部分采用褶状滤材的建模逻辑，先绘制单道滤材褶皱的截面草图，通过线性阵列配合圆周阵列生成整圈滤材的褶皱形态，还原湿式高流量空滤的滤材排布结构，两端的密封胶圈采用橡胶材质的建模参数，通过拉伸凸台后做曲面偏移，还原胶圈的安装过盈量，保证装配后与进气管道的密封效果。渲染阶段采用Keyshot完成材质与场景搭建，金属端盖赋予抛光镀铬材质，调整反射粗糙度模拟真实金属件的高光反射效果，滤材部分赋予编织纤维材质，调整纹理缩放比例还原蓝色棉质滤材的编织纹理，同时添加轻微的凹凸贴图模拟滤材的纤维质感，中部的品牌标识条采用哑光金属材质，通过贴图映射还原标识的印刷效果，密封胶圈赋予哑光黑色橡胶材质，调整材质的漫反射粗糙度模拟橡胶的哑光触感。结构设计上参考了高性能空滤的直通式进气结构，保证进气路径的顺畅性，两端金属端盖做卷边处理包裹滤材边缘，避免滤材在高进气负压下出现脱边问题，中部的金属加强箍既可以固定滤材形态，也能提升整体结构的抗变形能力，密封胶圈采用双台阶设计，适配不同管径的进气管道安装需求。设计思路围绕改装车型的进气升级需求展开，在保证过滤面积足够的前提下优化了滤材的褶皱密度，既保证高流量进气的效率，也兼顾了滤材的容尘能力，整体模型的装配间隙按照实际工业生产的公差标准设置，所有可拆分部件都保留了独立的建模参数，方便后续根据不同车型的安装需求调整尺寸参数，模型完成后通过干涉检查确认所有部件无装配干涉，结构符合实际改装空滤的生产与安装逻辑。
