环形铁芯绕组式电弧电抗器结构设计

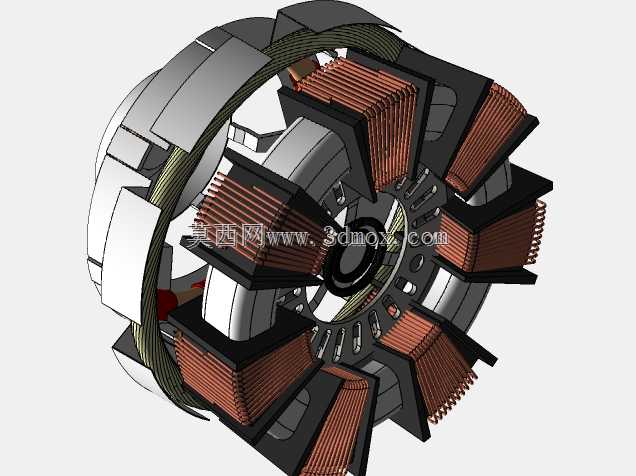

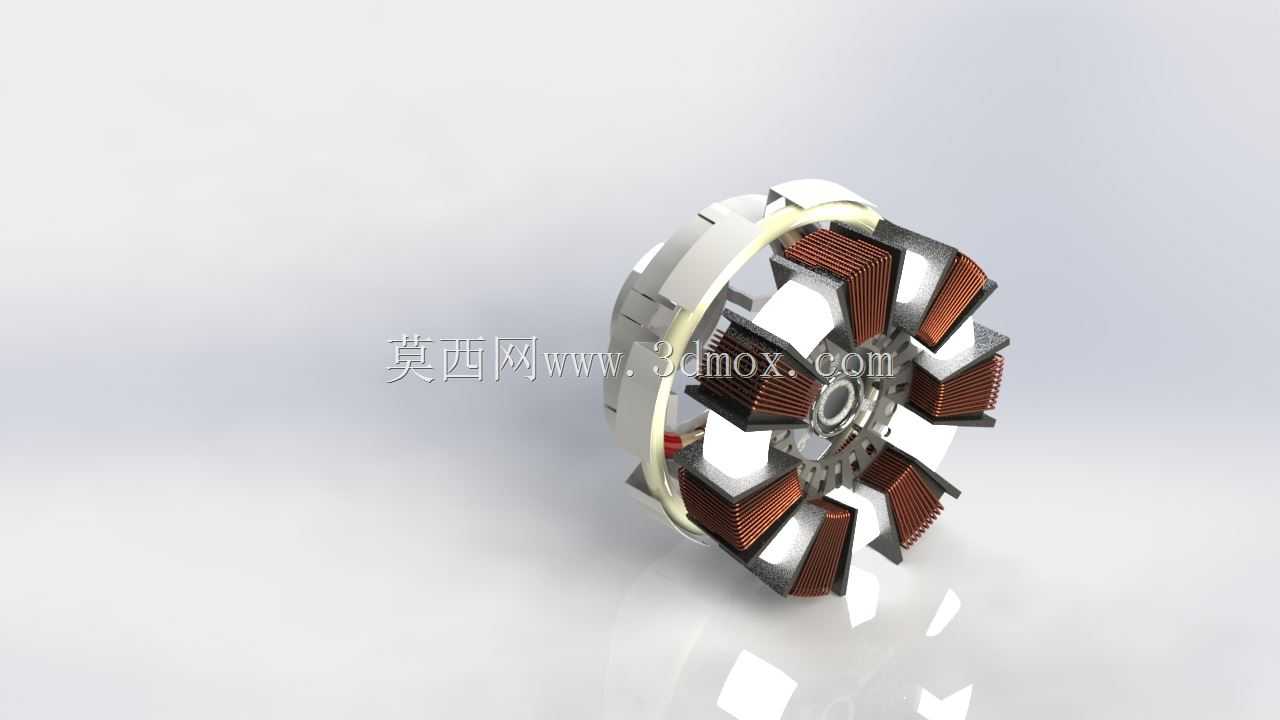

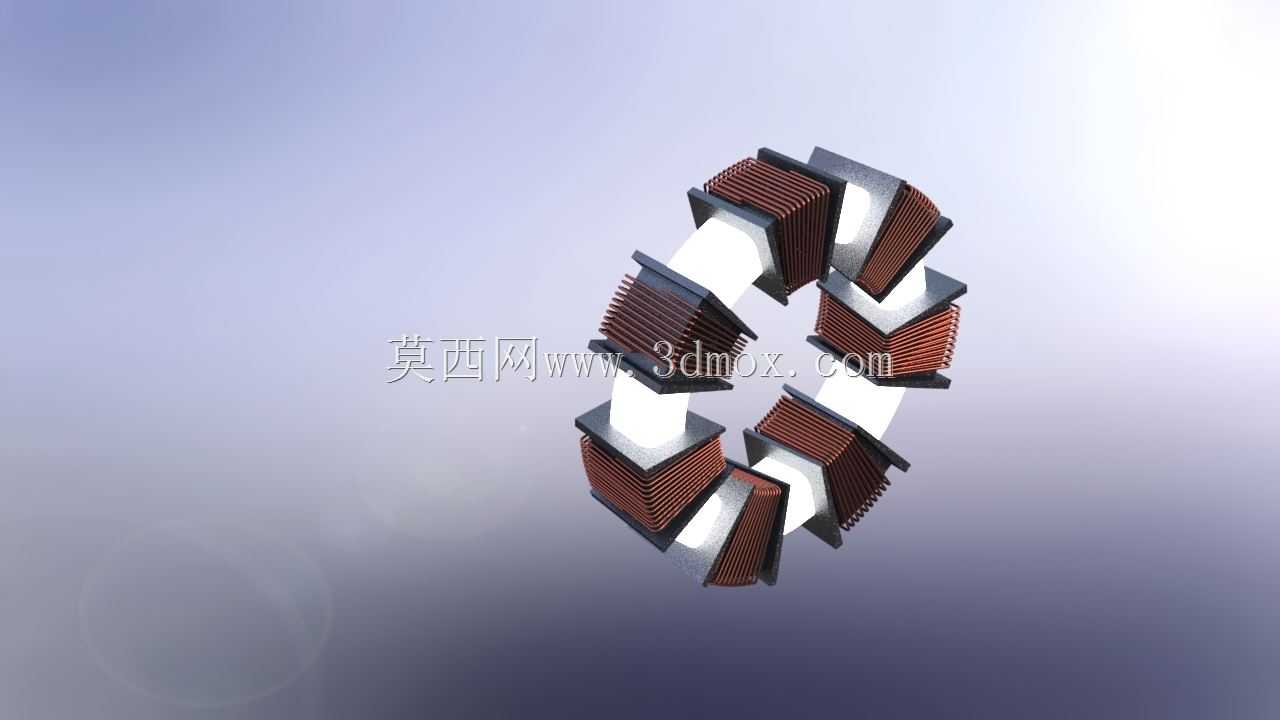

　　在工业电弧发生设备、大功率整流供电回路、中频感应加热系统的配套电气单元中，电弧电抗器是承担稳弧、限流、抑制回路电流突变的核心电磁部件，其结构设计的合理性直接决定整套设备的运行稳定性与电弧工况的连续性。这款环形结构的电弧电抗器，采用辐向排布的多组铜质绕组配合分段式导磁铁芯的结构方案，完全区别于传统叠片式铁芯电抗器的方正布局，整体呈对称轮辐状构型，绕组从中心支撑骨架向外呈放射状固定，相邻绕组之间预留均匀的散热间隙，既能够满足大电流工况下的自然散热需求，也能让各绕组的电磁受力均匀分布，避免长期运行过程中因电磁吸力不均导致的绕组移位、绝缘层磨损问题。

　　从实际安装适配的角度来看，该电抗器的中心设置有同轴定位安装孔，可直接穿套在设备的固定支撑轴上，配合端面的均布安装螺孔完成轴向锁紧，无需额外设计复杂的转接安装支架，能够大幅压缩配套设备的电气舱内部安装空间。整体径向尺寸控制在适配中小功率电弧设备的安装边界内，轴向厚度经过优化，不会与周边的母线排、功率器件散热单元产生空间干涉，安装时可根据走线方向灵活调整周向角度，适配不同方向的母排接线需求，降低现场布线的弯折应力。

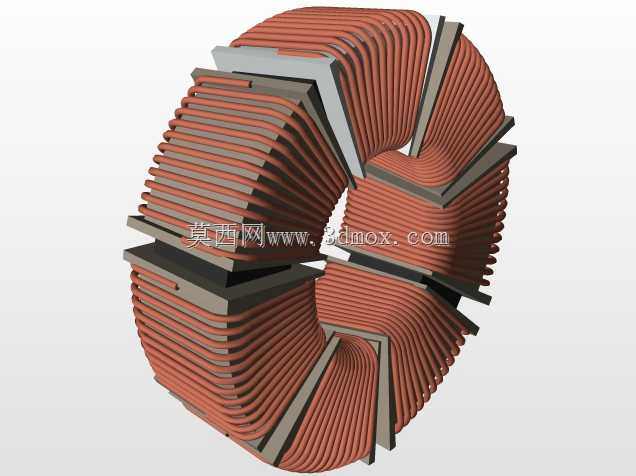

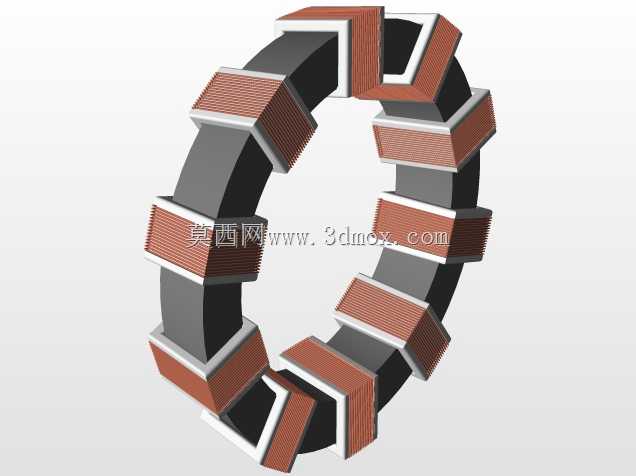

　　设计过程中优先考虑了电抗器的动热稳定性需求，每一组绕组的端部都做了绝缘包覆处理，绕组与铁芯骨架之间设置有绝缘隔层，能够避免大电流冲击下的匝间击穿、对地放电问题。导磁铁芯采用分段式拼接结构，而非整体闭合磁路，能够在保证足够电抗值的前提下，有效降低铁芯饱和概率，让电弧燃烧过程中回路电流波动时，电抗值能够保持相对平稳的输出，避免因铁芯磁饱和导致的限流能力骤降，进而引发的电弧熄灭、功率器件过流损坏等故障。

　　在实际工况应用中，这类结构的电弧电抗器多用于手工电弧焊设备、等离子切割电源、真空电弧熔炼装置的输出回路，一方面能够在电弧引燃瞬间限制短路冲击电流，保护回路中的整流器件、功率开关元件不受电流尖峰冲击，另一方面能够在电弧拉长、弧阻波动的过程中维持回路电流的稳定，让电弧保持连续燃烧的状态，避免断弧、飘弧问题影响加工或焊接质量。辐向排布的绕组结构让每一组线圈的散热面都直接与流通空气接触，相比传统层叠绕组的电抗器，同等电流密度下的温升能够降低15%左右，可支持更长时间的连续负载运行，减少因过热触发的设备保护停机。

　　结构细节上，电抗器的外圈设置有环形绝缘固定箍，将所有辐向绕组的外端进行整体限位，能够承受短路电流冲击下绕组产生的向外扩张的电磁力，避免绕组受电磁力作用出现松散、变形。中心骨架采用高强度绝缘材质一体成型，既作为绕组的内端定位支撑，也承担整体结构的安装基准，所有安装孔位的位置度公差控制在合理范围内，能够保证与配套设备安装位的精准适配，不会出现安装错位、强行装配导致的结构内应力。接线端设置在绕组的同侧端面，采用大截面导电排引出，能够承载额定工作下的大电流通过，接线端的接触面做了镀锡处理，降低接触电阻，避免长期运行过程中接线位置过热氧化。

　　从建模逻辑来看，该模型完整还原了电抗器的每一组绕组、分段铁芯、绝缘固定件、中心安装骨架的细节结构，各部件之间的装配关系完全符合实际生产的装配工艺，绕组的排布角度、铁芯的分段间隙、绝缘件的厚度都按照实际工程参数进行还原，能够直接用于配套设备的整体装配干涉检查、电气布局仿真，也可作为同类电抗器结构优化设计的参考原型，帮助设计人员快速评估不同绕组排布、磁路结构下的安装空间占用与结构受力情况，缩短产品开发阶段的结构验证周期。
