5吨偏心压力机安全防护装置结构设计

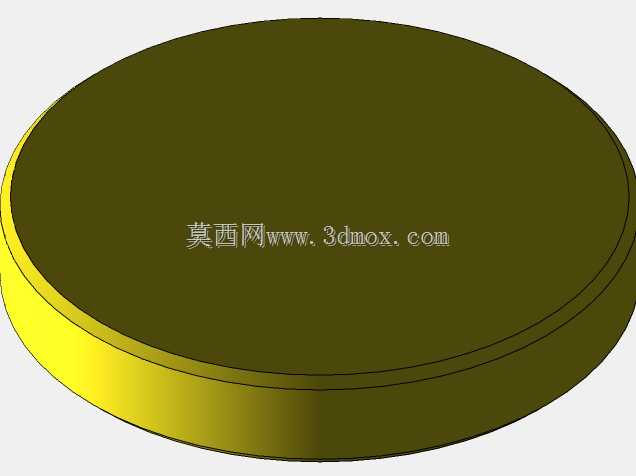

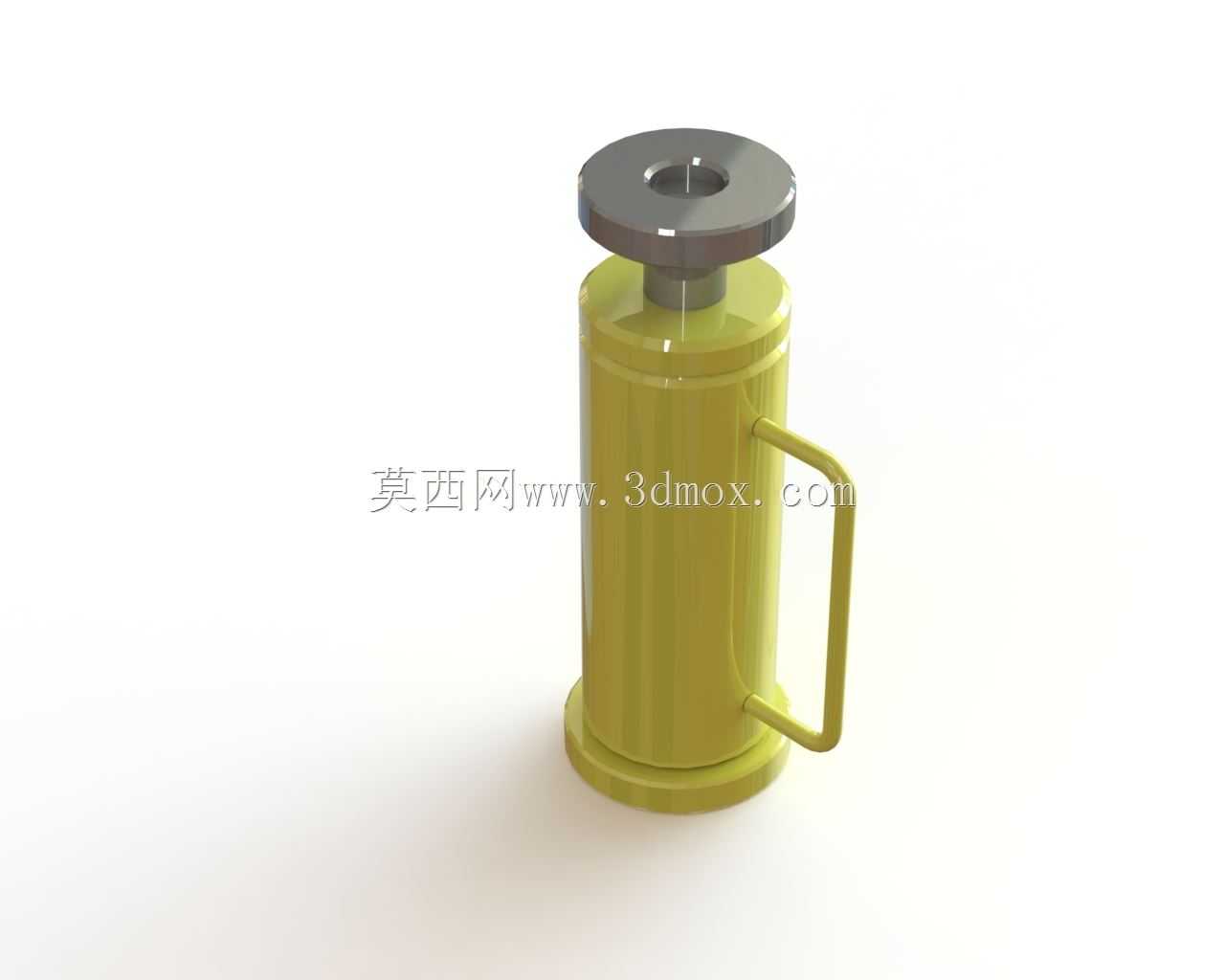

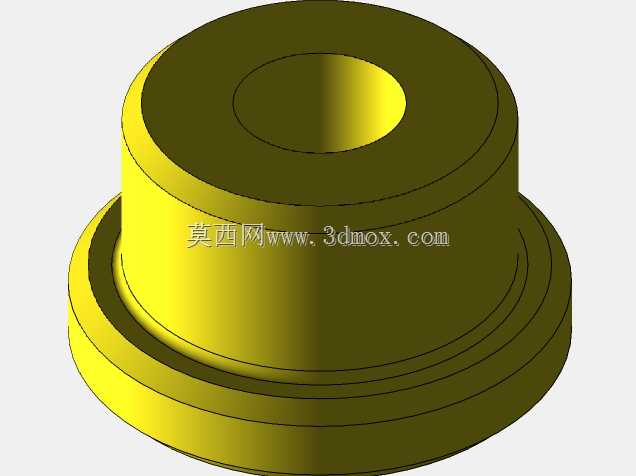

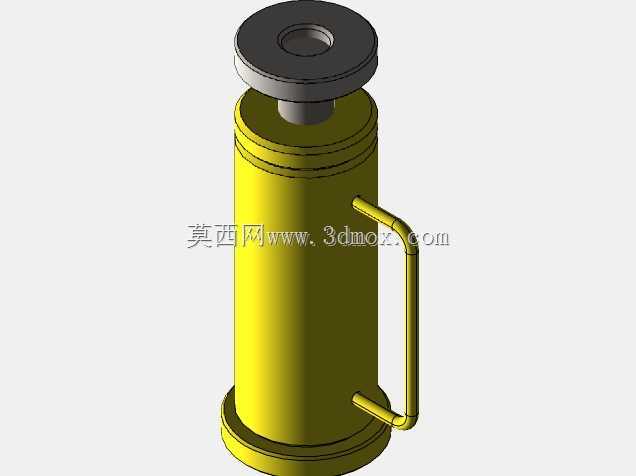

　　在冲压加工车间的日常生产场景里，偏心压力机是小吨位钣金成型、冲裁工序里的核心加工设备，5吨规格的机型多用于小型五金件、电子接插件、薄金属板材的冲压作业，这类设备的作业区域属于高风险操作区间，操作人员上下料时若出现误触发、滑块意外下行的情况，极易引发机械伤害事故，配套的安全防护装置是设备合规投产、满足安全生产要求的必备部件。这款适配5吨偏心压力机的安全防护部件，核心作用是在滑块停驻、上下料作业、设备检修阶段提供刚性机械锁止，避免液压系统失压、电气控制回路故障导致的滑块意外下落，和光电保护、双手按钮这类电气类防护形成冗余防护体系，从机械结构层面筑牢最后一道安全防线。从结构设计逻辑来看，这款装置采用立式柱形主体结构，主体采用高强度合金钢整体机加工成型，表面做防锈磷化加喷塑处理，适配车间多油污、多金属粉尘的作业环境，避免长期使用出现锈蚀卡滞。主体侧面设置一体化成型的握持手柄，方便操作人员在切换锁止状态时快速挪动、对位，手柄的握持直径按照成年男性手掌抓握尺寸设计，表面做滚花防滑处理，即便手上沾有冲压油也能稳定操作，不会出现滑脱。装置顶部的法兰式承压盘采用调质处理的45号钢加工，端面平面度控制在0.02mm以内，和压力机滑块底部的安装面可以完全贴合，锁止状态下承压受力均匀，不会出现局部应力集中导致的部件变形、压溃问题。底部的支撑底座做了加宽加厚设计，和压力机工作台面的接触面积经过受力核算，

　　5吨额定载荷下底座对工作台面的压应力远小于铸铁工作台的许用压应力，不会压伤工作台面，同时底座边缘做了R3的圆角过渡，避免挪动过程中刮伤工作台的T型槽边缘、剐蹭操作人员手部。在安装边界适配性上，这款装置的整体高度经过多轮尺寸校核，完全适配常规开式5吨偏心压力机的滑块最大开口高度，锁止状态下顶部承压盘和滑块底面、底部底座和工作台面之间的间隙控制在0.1mm以内，既不会因为间隙过大导致锁止后滑块存在窜动量，也不会因为尺寸过高无法放入滑块与工作台的间隔区域。装置的整体外径控制在120mm以内，不会占用过多工作台操作空间，操作人员上下料时不会和工件、模具定位部件产生干涉，日常使用时可以直接放置在压力机工作台的侧边工具位，

　　需要锁止时直接推入滑块正下方即可完成对位，不需要额外的安装固定步骤，操作流程简单，不会增加操作人员的额外作业负担，避免因为操作繁琐导致员工嫌麻烦跳过安全锁止步骤的情况。从功能实现细节来看，这款安全装置属于纯机械结构，不需要接入设备的电气、液压回路，不存在电气元件老化、线路故障导致的失效问题，可靠性远高于电气类联锁防护装置。在设备需要进行模具更换、滑块位置调整、腔内检修作业时，将该装置放置在滑块正下方，即便设备的制动系统出现故障、液压支撑回路泄压，滑块的下行行程也会被该装置刚性支撑住，留出足够的安全冗余距离，避免作业人员的手部、躯干被挤压在滑块与工作台之间。日常冲压作业过程中，该装置可以收纳在设备旁的专用工具架上，

　　不会干扰正常的冲压生产节拍，和常规的插销式安全锁相比，这款柱式安全装置不需要在压力机的滑块、床身结构上额外加工安装孔位，不会破坏原有设备的结构强度，不管是新出厂设备的配套安全配件，还是老旧在用压力机的安全升级改造都可以直接适配，不需要对原有设备做任何结构改动。在结构强度校核阶段，设计人员按照1.5倍的额定载荷做了静力学仿真验证，主体柱身的最大应力远低于材料的屈服强度，承压盘、底座的变形量控制在0.05mm以内，反复承压测试后不会出现塑性变形，长期使用的锁止精度保持性好。柱身和承压盘、底座的连接位置采用圆弧过渡结构，避免应力集中导致的连接部位断裂，整体结构没有易损的小零件，日常维护只需要定期擦拭表面油污、检查承压面是否有磕碰损伤即可，不需要复杂的保养流程，适配车间一线粗放的使用环境。
