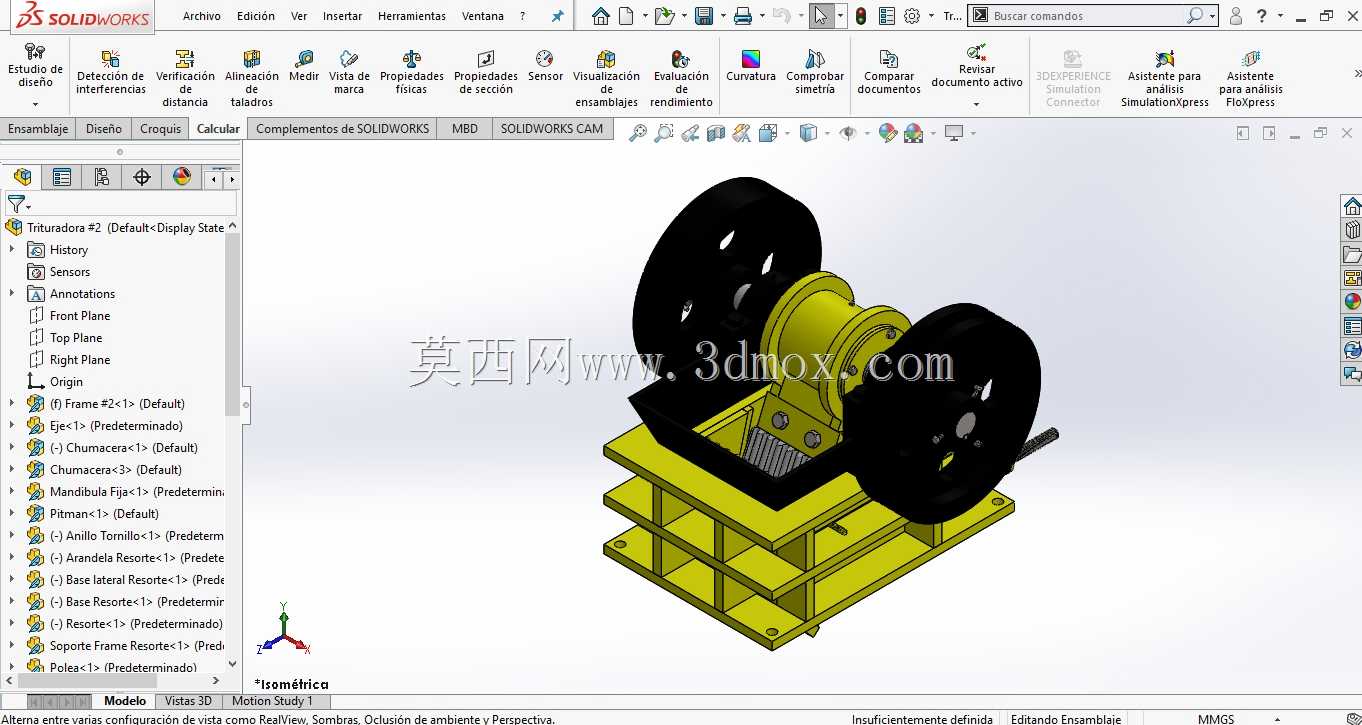

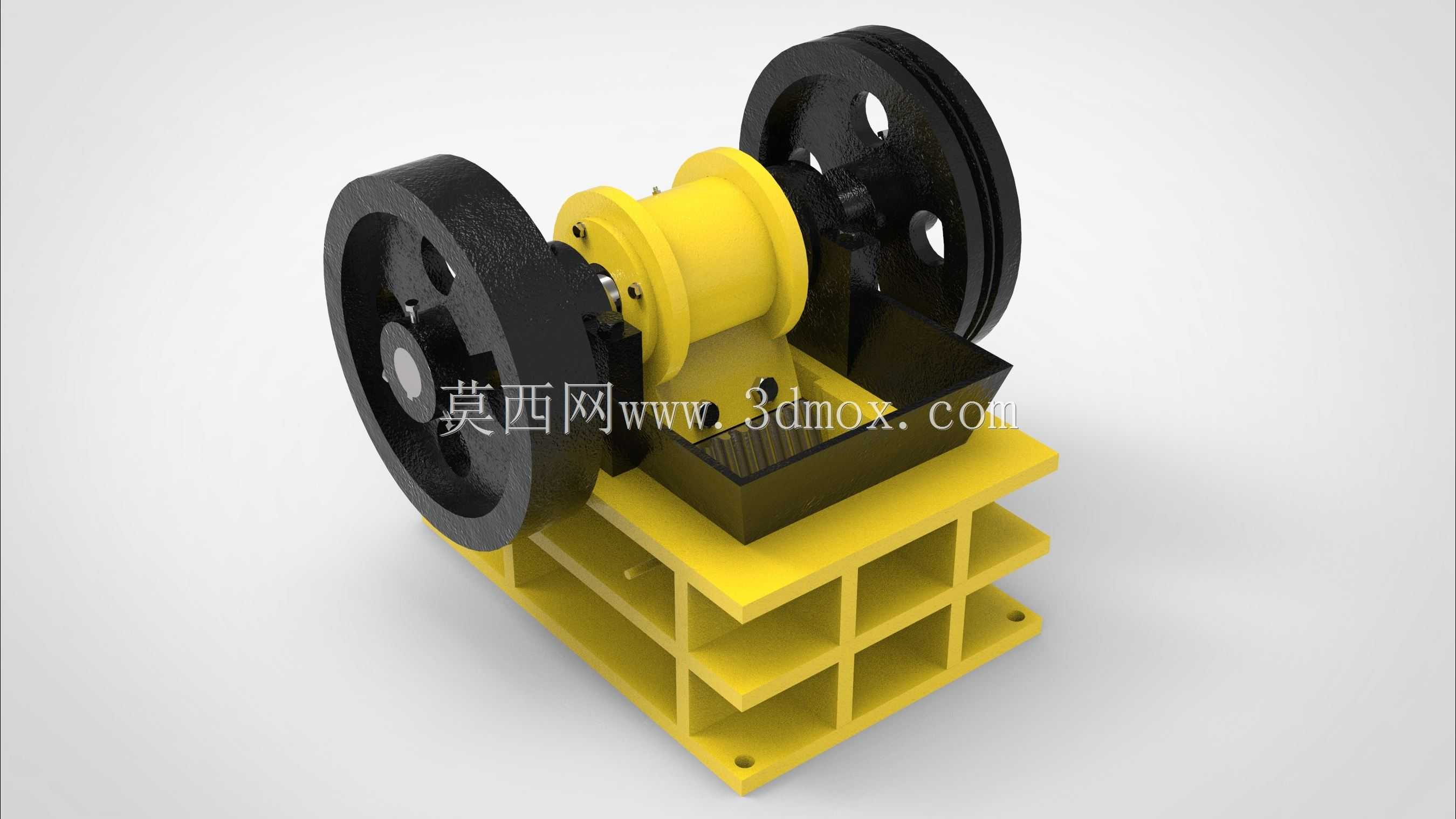

复摆颚式矿石破碎设备结构设计

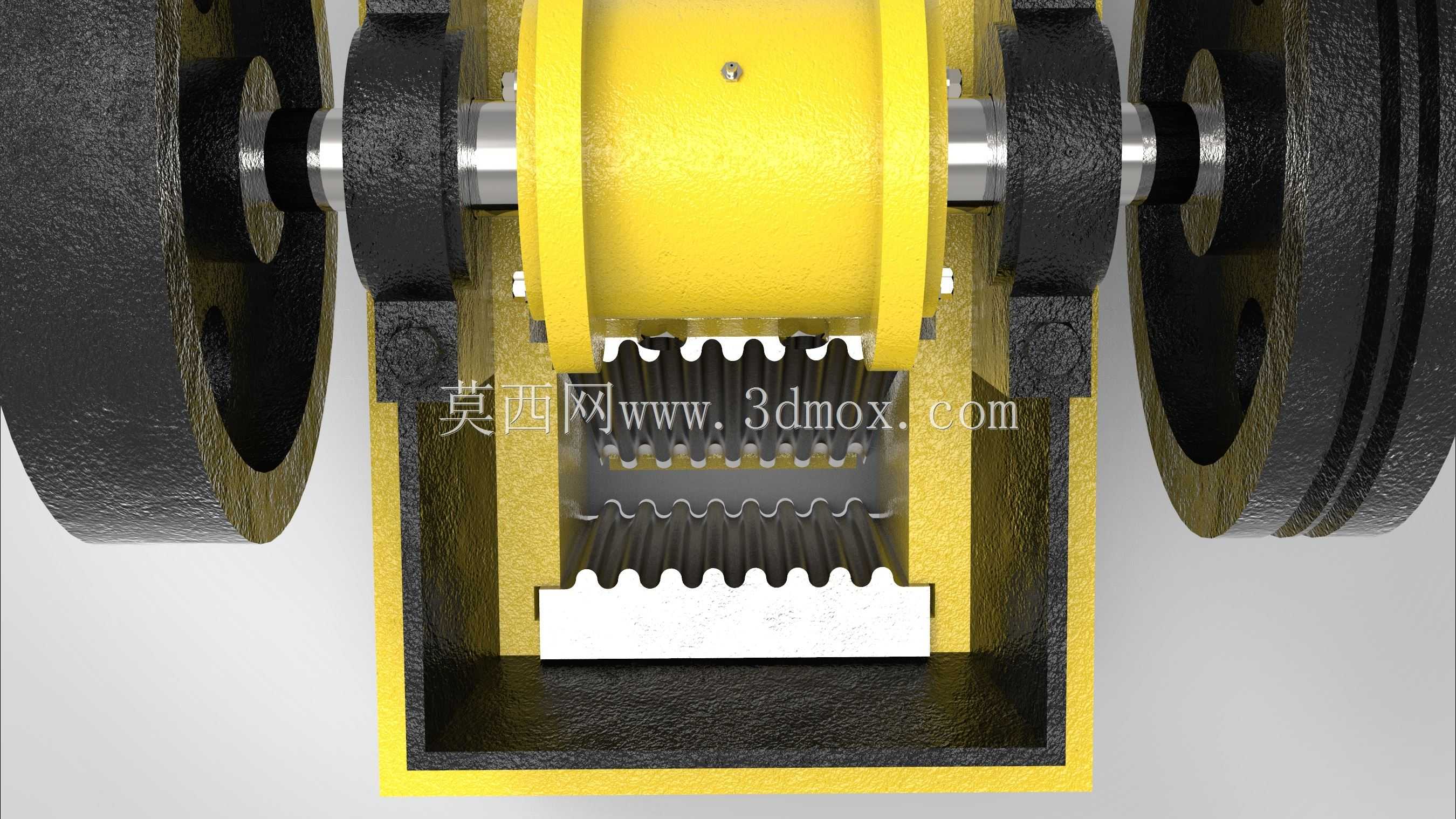

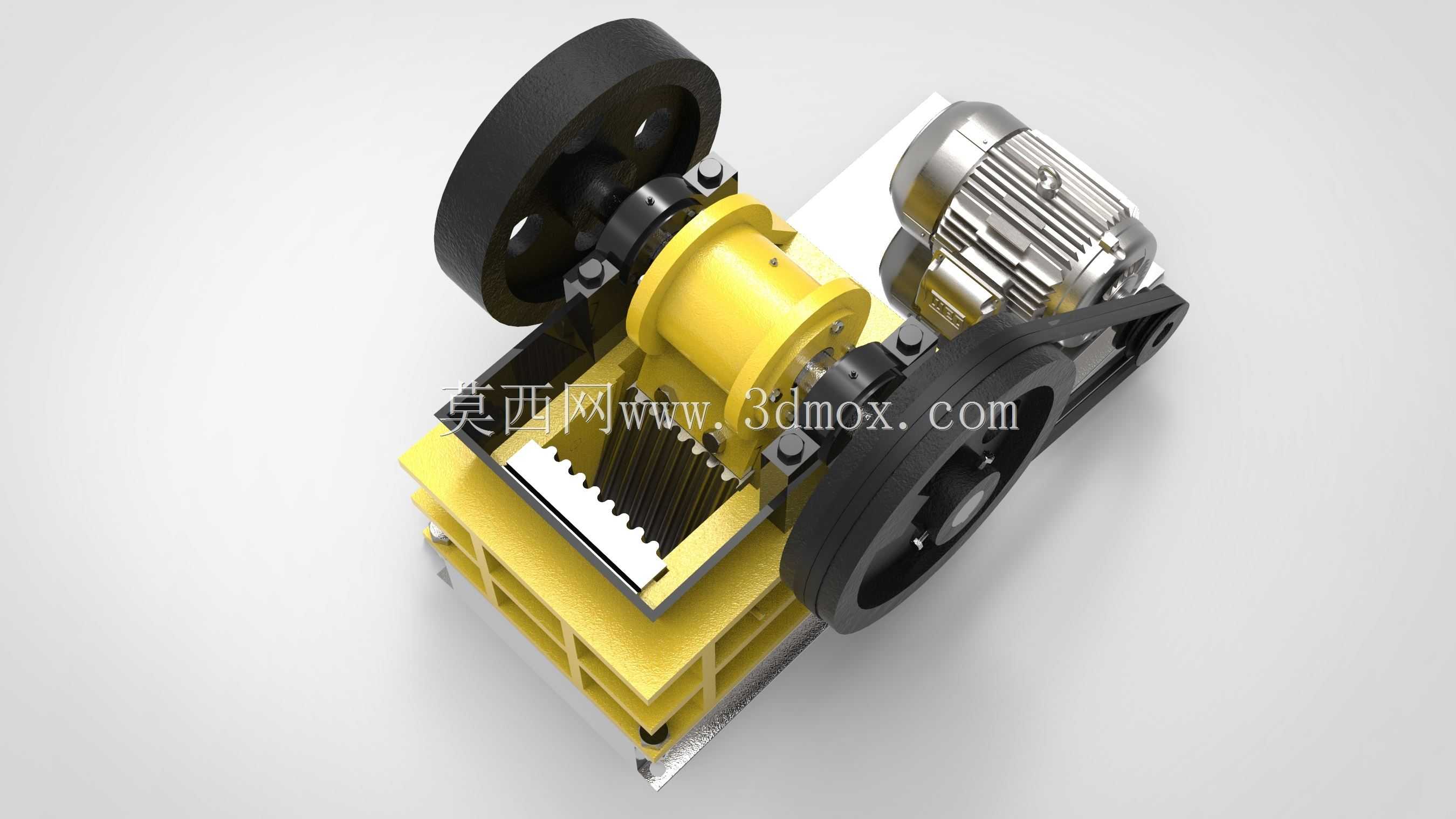

　　在矿山开采、砂石骨料生产、建筑固废资源化处理、冶金原料预处理这些场景里，粗碎段的设备选型直接决定整条产线的处理效率与后续中细碎环节的进料粒度适配性，颚式破碎机凭借结构可靠、对高硬度物料适应性强的特点，始终是粗碎工位的核心选型。这套复摆颚式破碎结构的设计，首先围绕粗碎工况的重载冲击特性展开，核心破碎腔采用深腔无死区构型，对比传统浅腔结构，相同进料口尺寸下物料通过能力提升明显，同时避免了湿黏物料在腔体内的卡堵问题，动颚与定颚衬板采用波浪形齿面设计，齿形角度经过反复校核，破碎时对物料既有挤压作用又附带弯折劈裂效果，针对花岗岩、玄武岩、混凝土块这类抗压强度超过300MPa的硬物料，能有效降低衬板的局部磨损速率，齿面的排布方向也做了错位处理，破碎过程中物料受到多点施力，不会出现大块物料沿晶面滑移无法有效破碎的情况。

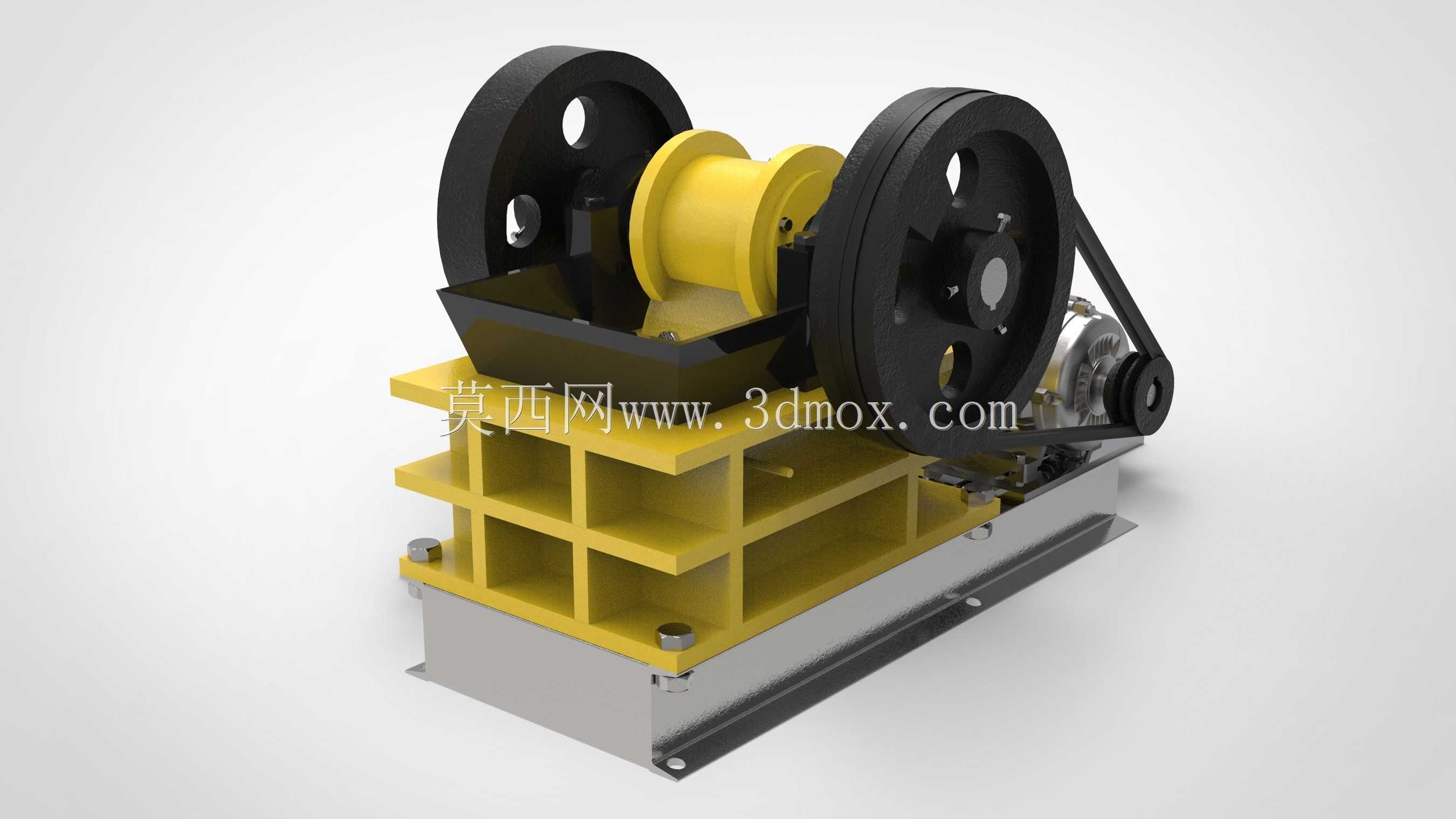

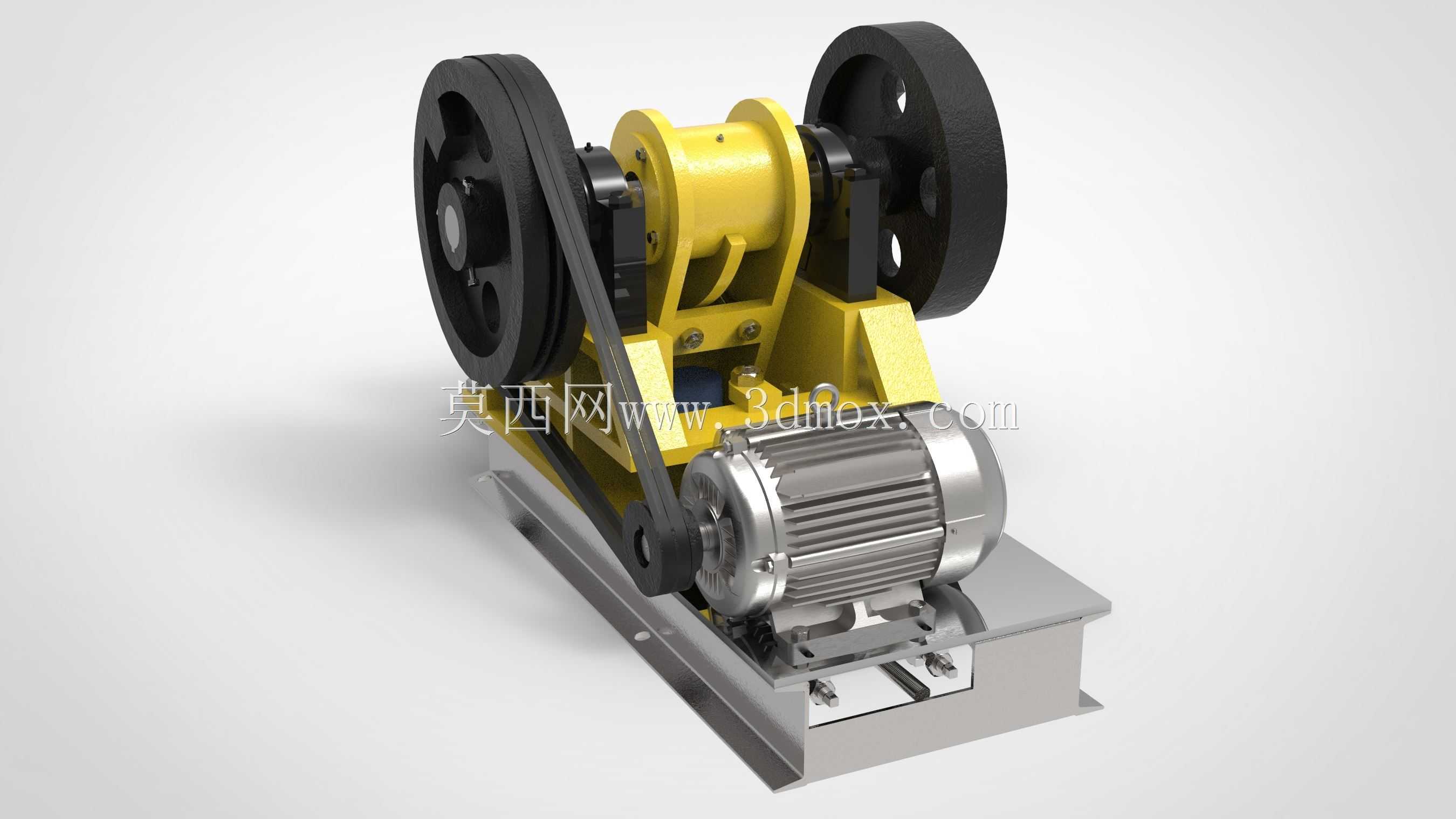

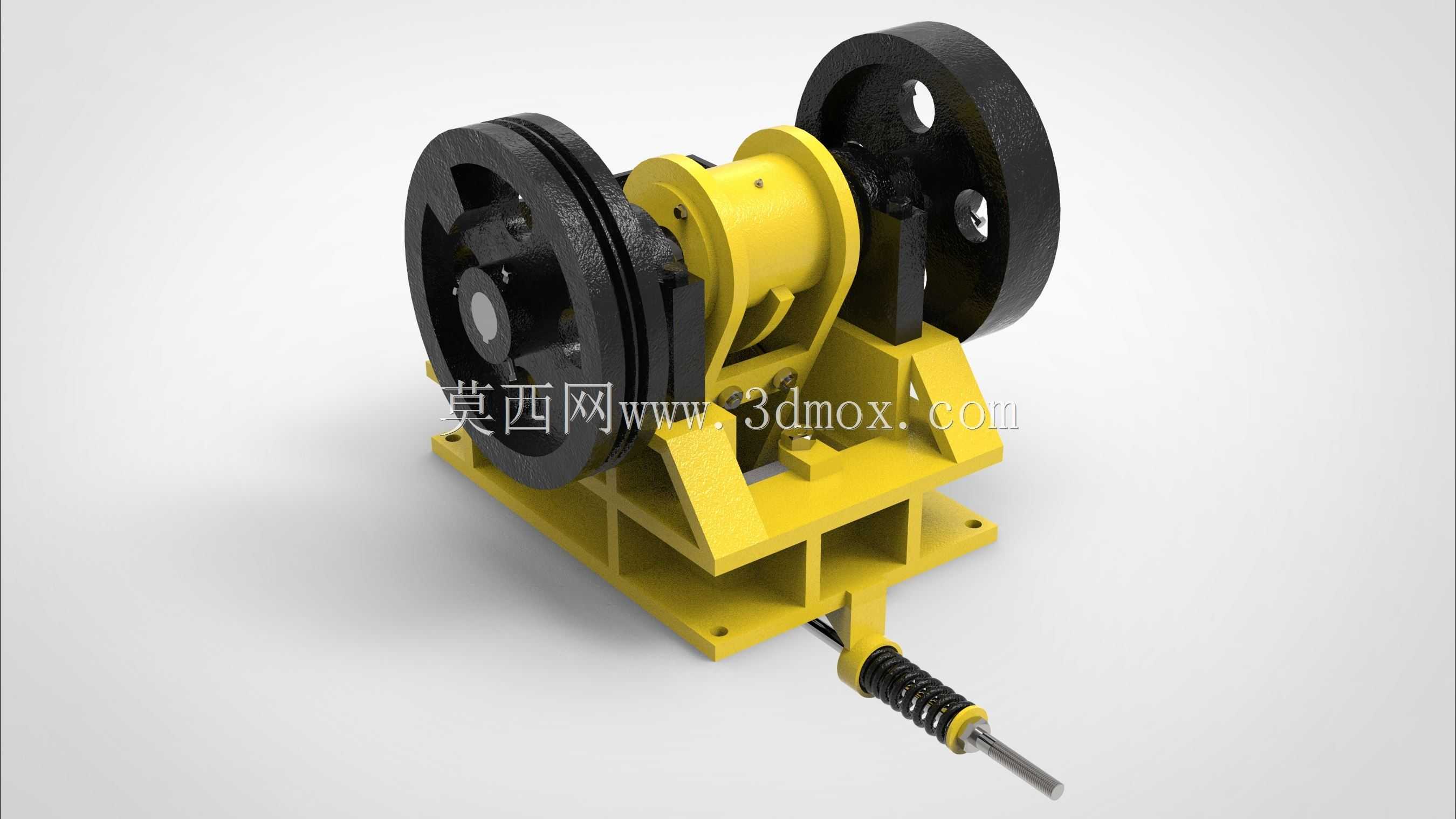

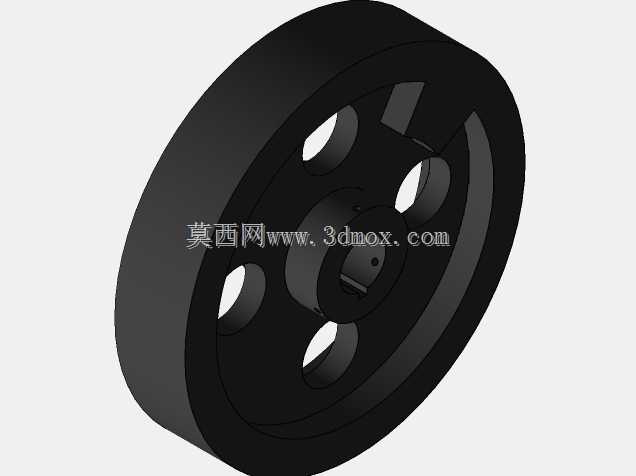

　　从传动结构的设计逻辑来看，偏心轴采用整体锻造合金钢材质，两端配置调心滚子轴承，能够承受动颚往复摆动产生的巨大冲击载荷，偏心距的选取兼顾了动颚的水平行程与垂直行程配比，水平行程保证对物料的足够挤压力度，垂直行程则能促进物料在破碎腔内的下行排出，避免过粉碎现象同时提升处理量。飞轮与带轮采用大惯量构型，运转过程中能够储存动颚空行程的能量，在破碎行程集中释放，降低电机的峰值功率需求，让整机运转更平稳，即使遇到偶尔进入破碎腔的不可破碎异物，飞轮的惯量也能提供足够的破碎冲击力，不会轻易出现闷车情况。两侧的肘板机构除了传递动力支撑动颚摆动之外，还兼具过载保护作用，当不可破碎物进入腔体时，肘板会先行断裂切断动力传递，避免偏心轴、动颚这些核心部件受到不可逆的损伤，降低故障后的维修成本。

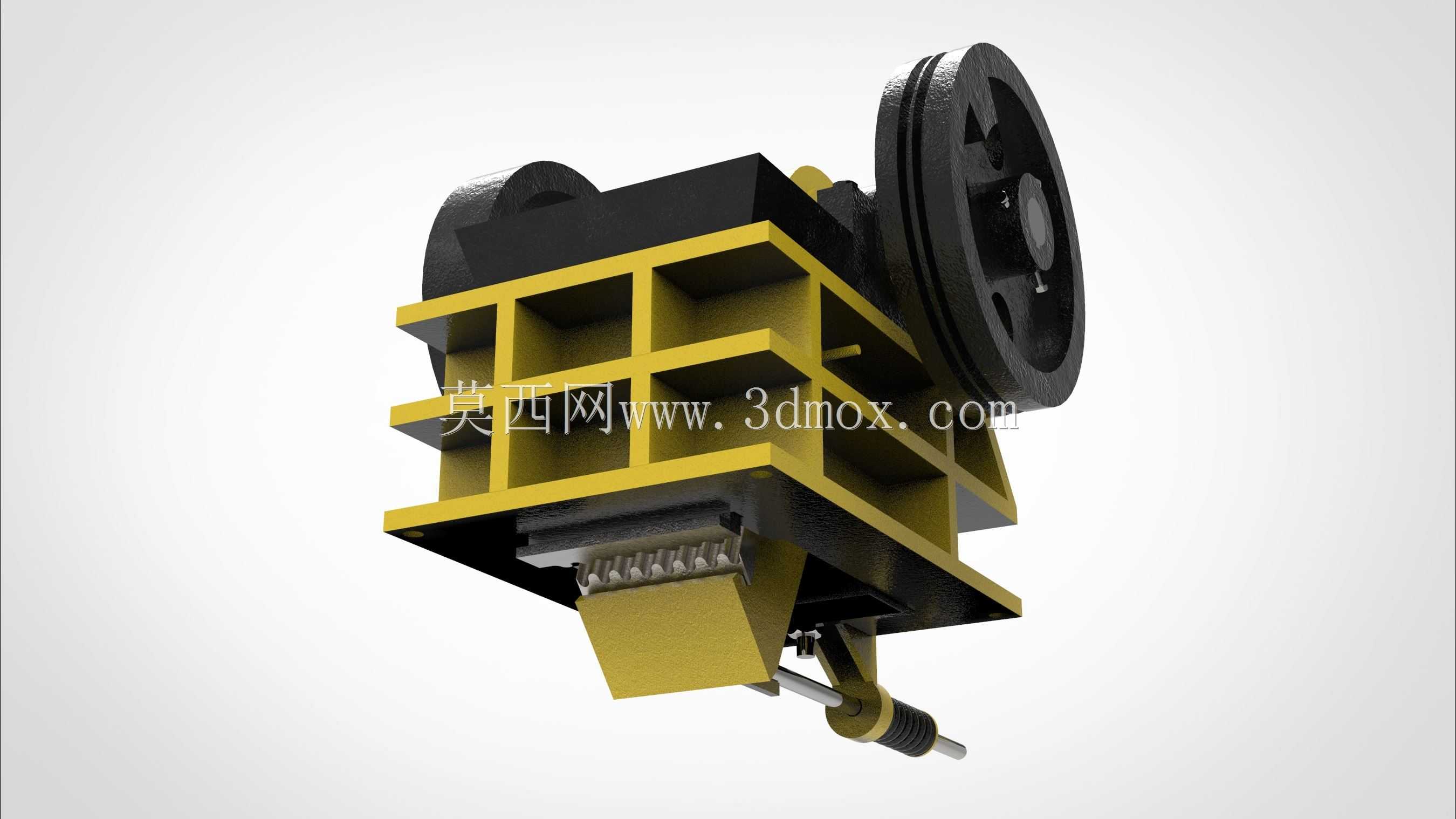

　　机架部分采用全钢焊接构型，关键受力位置做了加强筋布置，焊接后经过时效处理消除内应力，长期重载运转下不会出现机架变形开裂的问题。调节出料口粒度的垫片式调节机构，操作简便可靠，通过增减垫片组的厚度即可调整出料口的开合尺寸，适配不同出料粒度要求的生产场景，调节范围覆盖常规粗碎作业的常见粒度区间，调整过程不需要复杂的专用工具，现场运维人员即可快速完成操作。润滑系统采用集中干油润滑设计，针对轴承、肘板垫这些摩擦副位置，能够定期定量加注润滑脂，减少运动部件的磨损，延长整机的使用寿命。

　　安装边界方面，这套设备的基础安装需要预留足够的检修空间，设备两侧要留出更换衬板、检修肘板的操作空间，进料口上方要匹配进料溜槽的安装位置，保证物料能够均匀落入破碎腔中部，避免单边进料造成的偏磨问题。设备的出料口下方要预留足够的落料高度，匹配后续输送设备的进料端尺寸，避免出料堆积闷车。整机的动颚运动轨迹经过优化，下端排料口处的动颚行程更大，物料排出顺畅，不会出现堵料情况，设备运转时的动平衡精度经过调校，基础的动载荷系数控制在合理范围，不需要过于厚重的混凝土基础即可保证稳定运转。针对不同的安装场景，机架的地脚螺栓孔位置做了通用化设计，能够适配多数现有粗碎工位的基础布局，减少产线升级改造时的基础施工量。

　　在实际应用中，这类颚式破碎机既可以用于露天矿山的首段破碎，也可以用于固定式砂石产线的粗碎环节，甚至在移动破碎站上也能搭载使用，对作业环境的适应性极强，不管是高海拔低温环境还是南方高温高湿环境，只要做好对应的润滑油脂选型与防护措施，都能稳定运行。设计过程中也充分考虑了易损件的更换便捷性，衬板采用螺栓固定结构，不需要拆解机架即可完成更换，肘板的更换也只需要打开侧部检修门即可操作，大幅降低了设备停机维护的时间，对于连续作业要求高的矿山、砂石产线来说，能够有效提升整体的作业率。
