带皮带传动结构的200型碎块设备结构设计

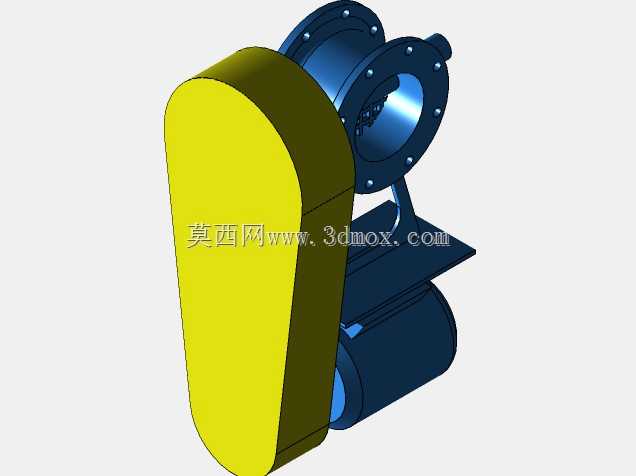

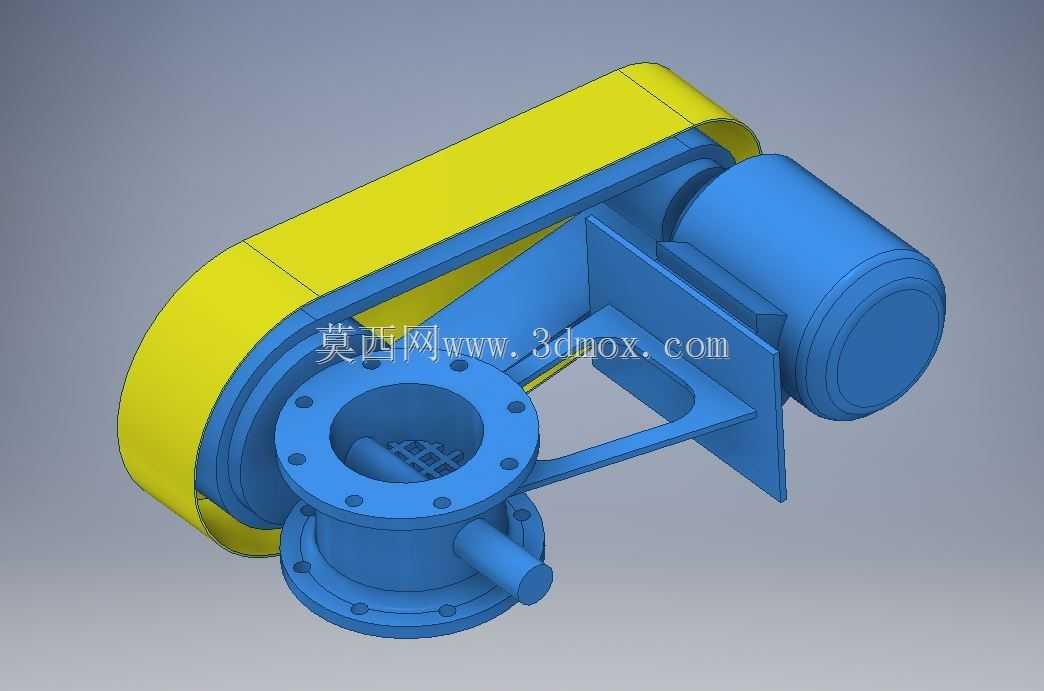

　　这款碎块设备的三维结构设计，主要面向小流量固体物料的碎化处理场景，常见于小型化工产线边角料回收、实验室物料预处理、农副加工残料碎化等工况，可将硬度不高的块状固体物料破碎至符合后续工序要求的粒径范围，避免大块物料堵塞输送管路或影响后续混合、反应工序的处理效率。从结构布局来看，设备采用侧置电机搭配皮带传动的动力传递方案，这种布局能有效缓冲电机启动时的瞬时冲击，同时皮带传动自带的过载打滑特性，可在物料过硬卡机时保护电机与破碎腔内部构件不受刚性冲击损坏，相比直连传动结构更适配碎块类设备负载波动大的工作特性。破碎腔采用上下法兰对接的结构形式，上端法兰可直接对接来料管路或料仓出料口，下端法兰可衔接后续输送设备或集料容器，

　　法兰盘上均匀布置的螺栓孔位可适配常规DN规格的工业管路连接，安装时无需额外制作过渡转接件，能直接嵌入现有产线的物料通路中。设备的安装支架采用弯折钢板焊接结构，电机安装位预留了皮带张紧调节的行程空间，日常维护时只需松脱电机固定螺栓即可调整皮带张紧度，无需拆解其他构件。破碎腔内部的刀组采用交错布置的结构，可对进入腔体的块状物料形成剪切、挤压的复合破碎作用力，针对韧性不高的固体块料破碎效率稳定，出料粒径均匀度较好。从安装边界来看，设备整体横向尺寸控制较为紧凑，侧置电机与皮带护罩的外伸距离经过优化，不会占用过多产线侧边的操作空间，底部的支架预留了地脚固定孔位，可直接通过膨胀螺栓固定在车间地面或设备平台上，运行时的振动幅度较小，

　　无需额外做减震基础处理。皮带外侧设置的全包式护罩可避免传动部件外露引发的安全隐患，同时能阻挡破碎过程中可能溢出的少量粉尘落到皮带轮槽内，延长传动部件的维护周期。设备的出料口采用侧向短管结构，可根据现场安装需求对接软管或硬管，适配不同的出料方向要求，整体结构没有冗余的复杂构件，日常维护时只需拆开上下法兰的连接螺栓即可清理破碎腔内部的残留物料，检查刀组磨损情况，拆装操作无需专用工装，一线运维人员可快速完成日常保养作业。
