锤片式物料粉碎设备结构设计

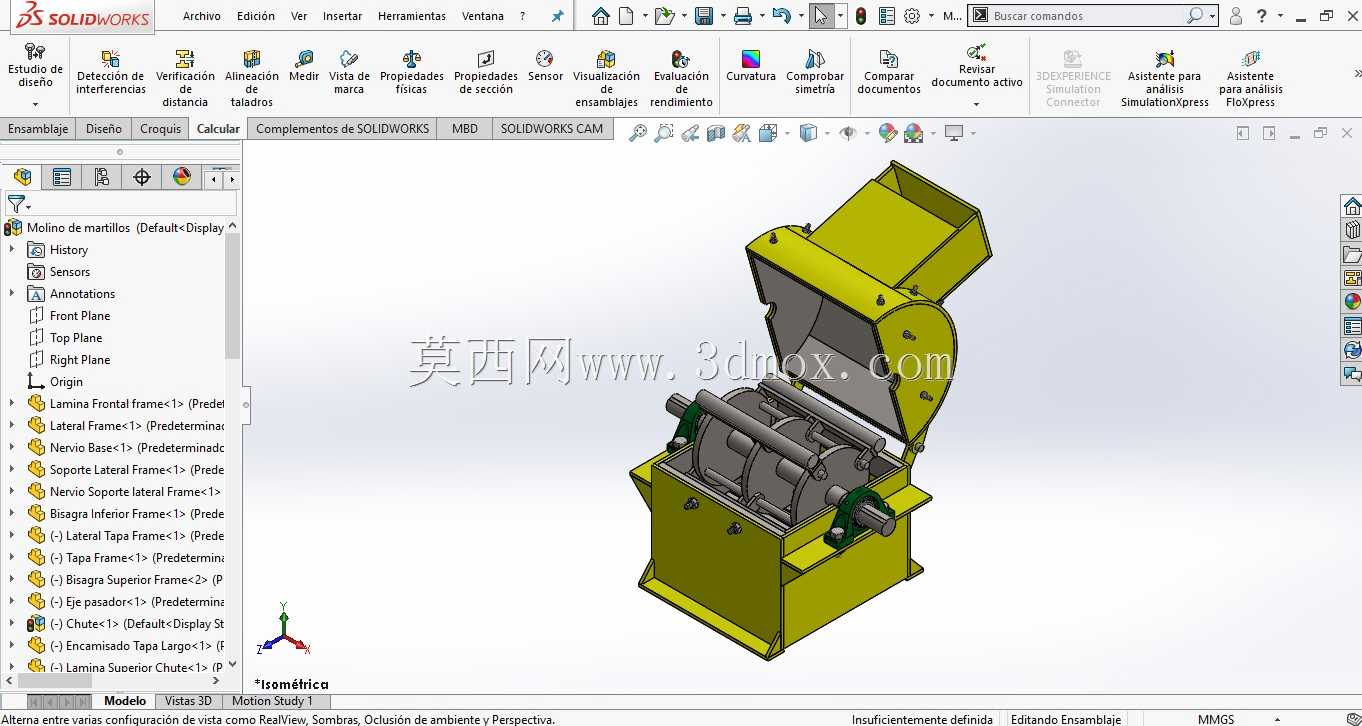

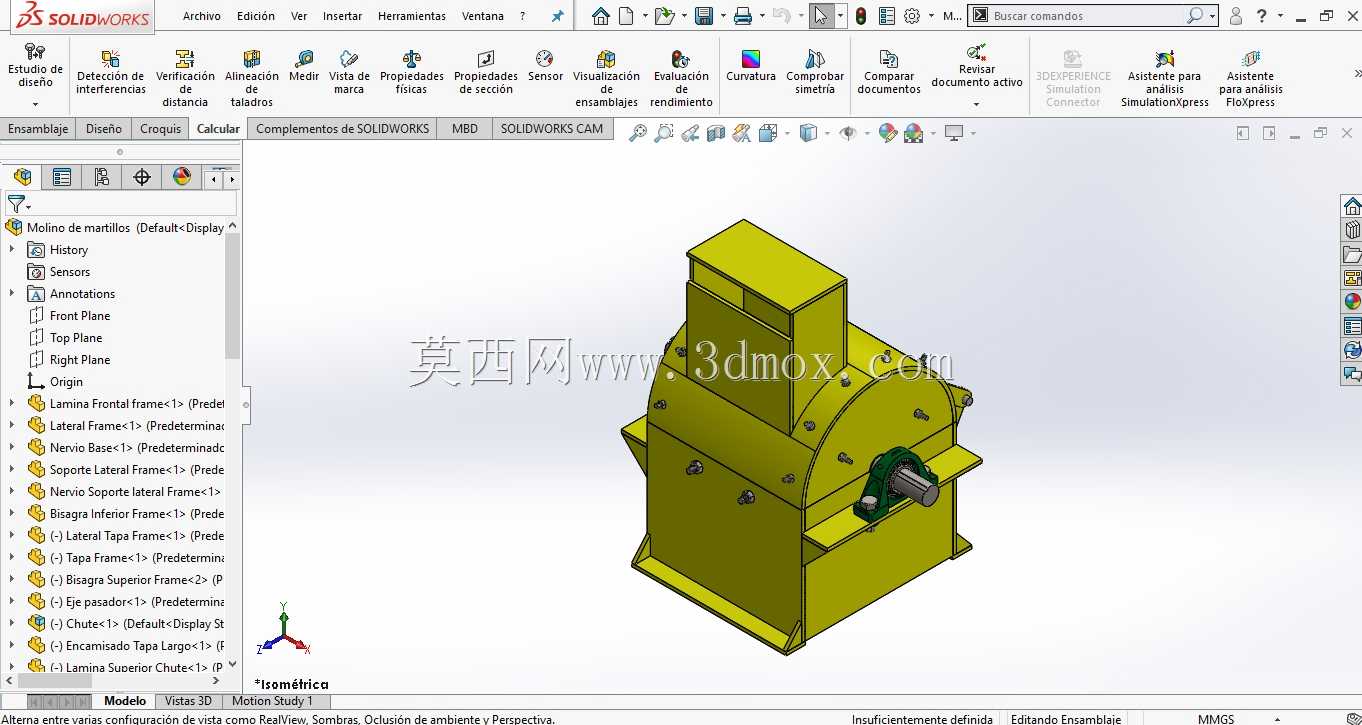

　　在矿山、建材、固废回收、农牧饲料加工等多个生产场景中，中小型物料粗碎作业始终需要兼顾占地紧凑性、维护便捷性与作业稳定性的设备支撑，这款锤片式粉碎设备的三维结构设计，正是围绕这类散料破碎的实际工况需求展开。从整机布局来看，设备采用上下分体式机壳结构，上部设置倾斜式进料导料斗，斗体与上机壳采用倾斜角度衔接，能够让进入的待破碎物料依靠自重顺畅滑入破碎腔，避免进料口卡料堵料的常见问题，进料斗的敞口尺寸适配常规皮带输送机或人工上料的作业边界，无需额外配置复杂的进料辅助机构。上机壳设置可开合的检修翻盖，翻盖与机壳主体采用铰接连接，日常更换易损件、检查内部转子磨损情况时，无需完全拆解上机壳，仅需翻开翻盖即可完成操作，大幅降低一线运维的作业强度。

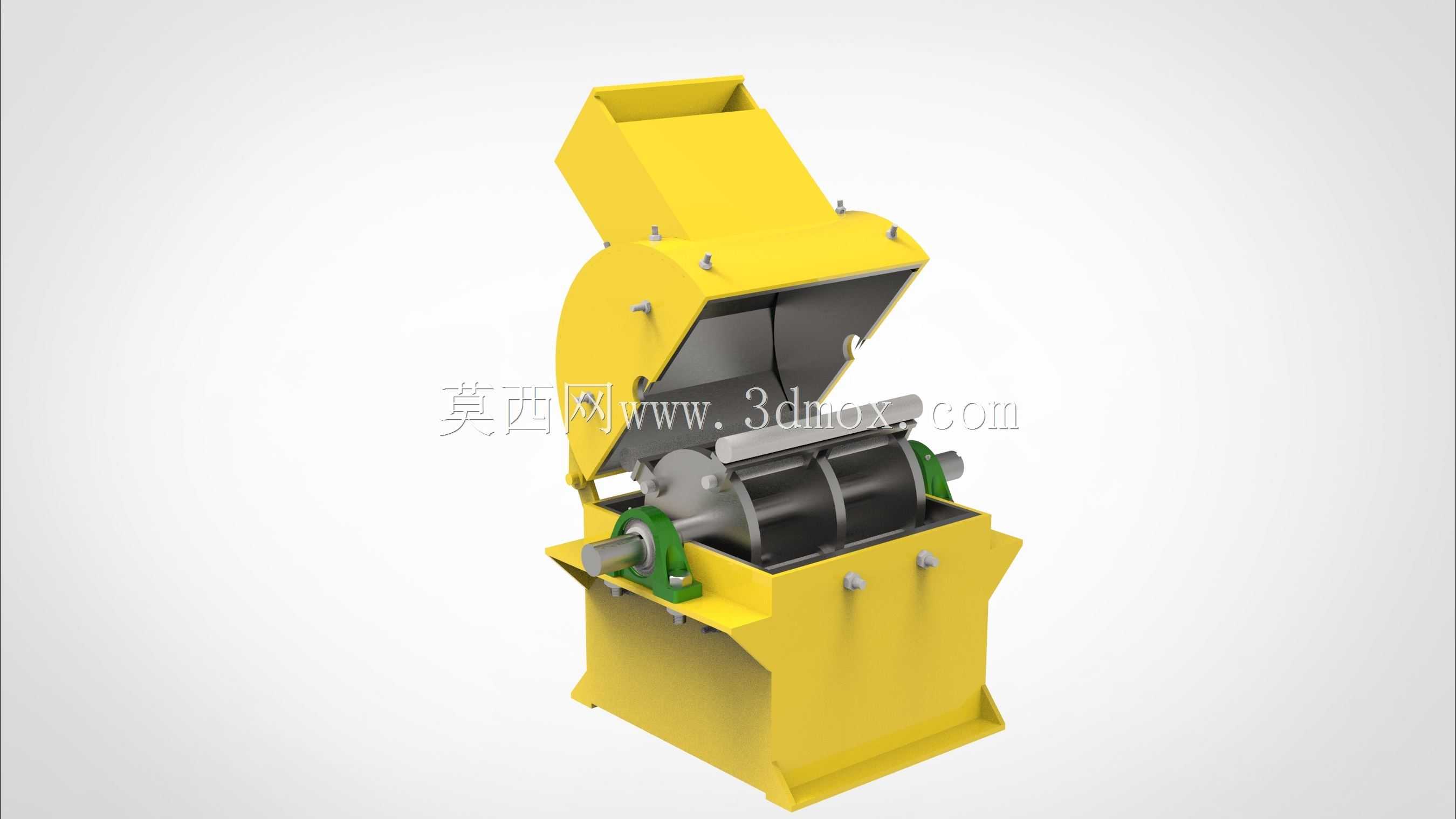

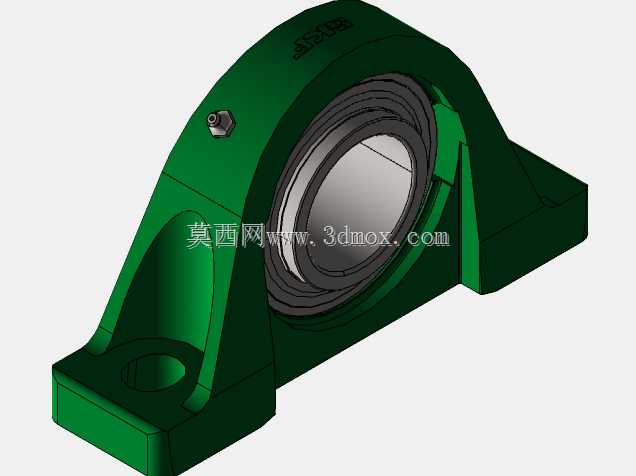

　　破碎腔内部核心作业部件为卧式布置的锤片转子组件，转子两端采用带座轴承支撑，轴承座通过螺栓固定在下部机壳的两侧安装支座上，支座位置经过加强筋结构补强，能够承受转子高速运转时产生的交变冲击载荷，避免长期作业出现支座开裂、轴承位偏移的问题。转子上的锤片采用对称排布设计，每个锤片通过销轴固定在转子盘的对应安装位，作业时转子高速带动锤片旋转，对进入破碎腔的物料产生冲击、剪切、碰撞的复合作用力，将物料破碎至要求的粒度后，通过下部机壳的出料口排出，出料口采用下倾式方形接口，可直接对接下方的输送设备或者集料装置，适配不同生产线的布局衔接需求。机壳内壁在物料直接冲刷的区域设置了可更换的耐磨衬板，衬板通过沉头螺栓固定在机壳内壁，当衬板磨损到极限厚度时，

　　可单独拆卸更换，无需整体更换机壳主体，有效降低设备的长期使用成本。两侧的轴承端盖设置了密封结构，能够阻挡破碎过程中产生的粉尘进入轴承内部，同时防止轴承润滑脂泄漏到破碎腔污染物料，适配多粉尘的作业环境。整机的安装底座采用焊接式框架结构，底座上预留了设备安装的地脚螺栓孔，安装时可直接通过膨胀螺栓或者预埋螺栓固定在混凝土基础上，底座的承重面经过平面加工，保证转子安装后的水平度偏差控制在允许范围内，避免运转时出现异常振动。从设计细节来看，上机壳与下机壳的对接面采用止口定位结构，合装时能够快速保证上下腔体的同轴度，对接面之间设置密封垫，防止破碎作业时粉尘从对接缝隙溢出，满足作业现场的环保要求。设备的转子动平衡在设计阶段就做了预留要求，

　　每个锤片的重量差控制在极小范围内，转子盘加工时做对称去重处理，保证高速运转时的振动值符合通用机械设备的振动标准，减少运转时的噪音与轴承额外载荷。针对不同的物料破碎需求，该结构可通过调整锤片与衬板之间的间隙、更换不同厚度的锤片来适配不同的出料粒度要求，无需对整机主体结构做大幅改动，具备较强的工况适配性。在农牧饲料加工场景中，该设备可用于玉米、秸秆等原料的粗碎作业，机壳内部可根据需求增设喷雾降尘接口，也就是页面标注的喷雾器功能拓展位，破碎作业时可同步喷入少量水雾，既能够抑制粉尘飞扬，也能够调整物料的含水率，避免过于干燥的物料破碎时产生过多粉尘影响作业环境；在建筑固废回收场景中，该设备可用于废砖块、轻质混凝土块的破碎作业，耐磨衬板可更换为更高硬度的材质，提升抗磨损性能；在小型矿山作业场景中，可用于硬度较低的矿石粗碎，配合后续的细碎设备完成整条破碎生产线的流程配置。整机的外形尺寸控制在中小型设备范畴，整体高度适配常规厂房的层高要求，占地面积小，既可以用于固定生产线的配套作业，也可以搭载在移动机架上做成移动破碎站，适配零散作业点的转场需求。设备的传动端预留了皮带轮安装位，可根据不同的作业转速需求匹配不同直径的皮带轮，搭配对应功率的驱动电机即可完成整机的动力配置，传动部位可加装安全防护罩，避免运转时皮带外露产生安全隐患，符合机械设备的安全设计规范。
