矿浆浸出搅拌氰化槽三维结构设计

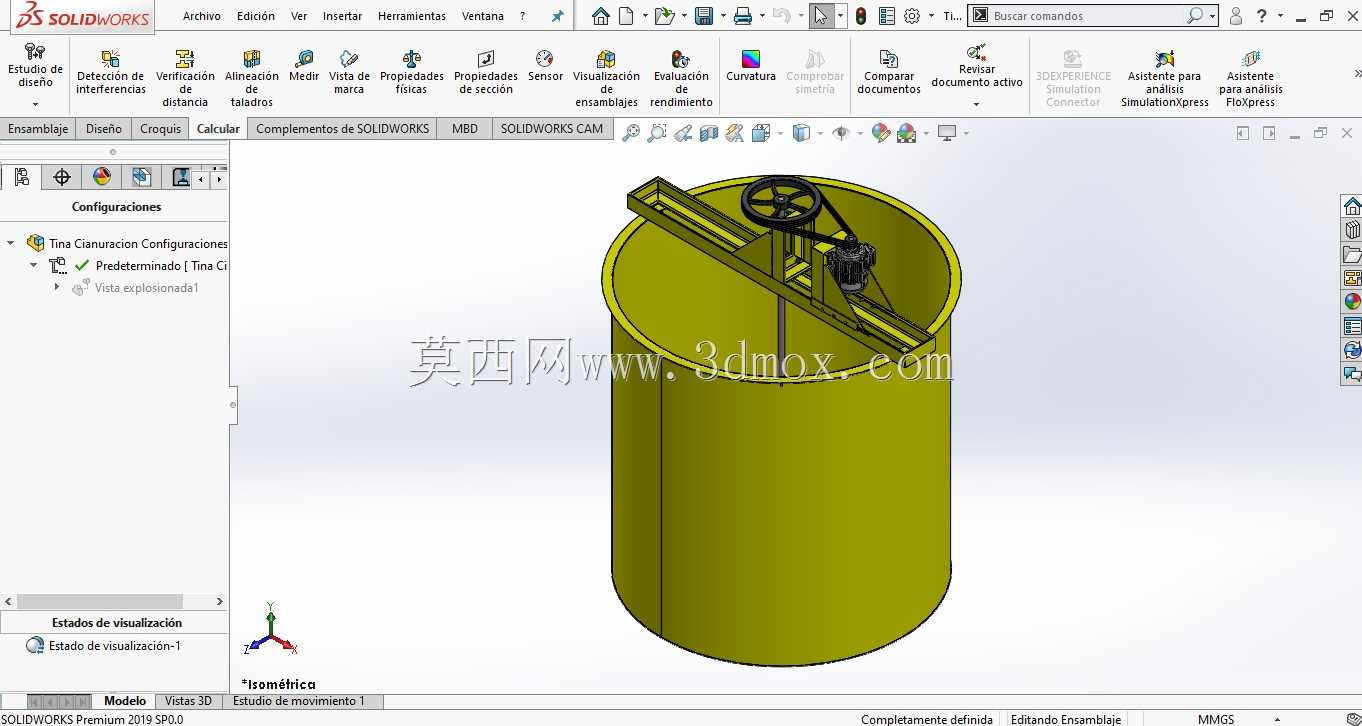

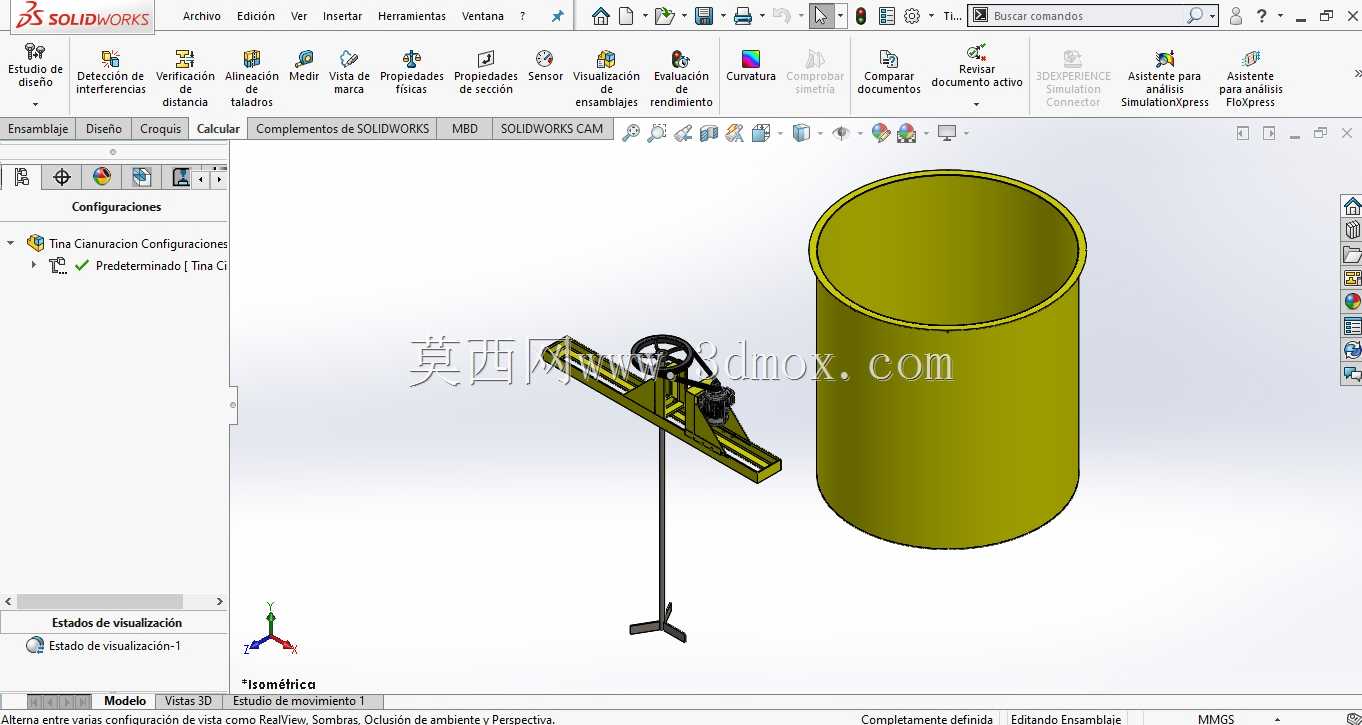

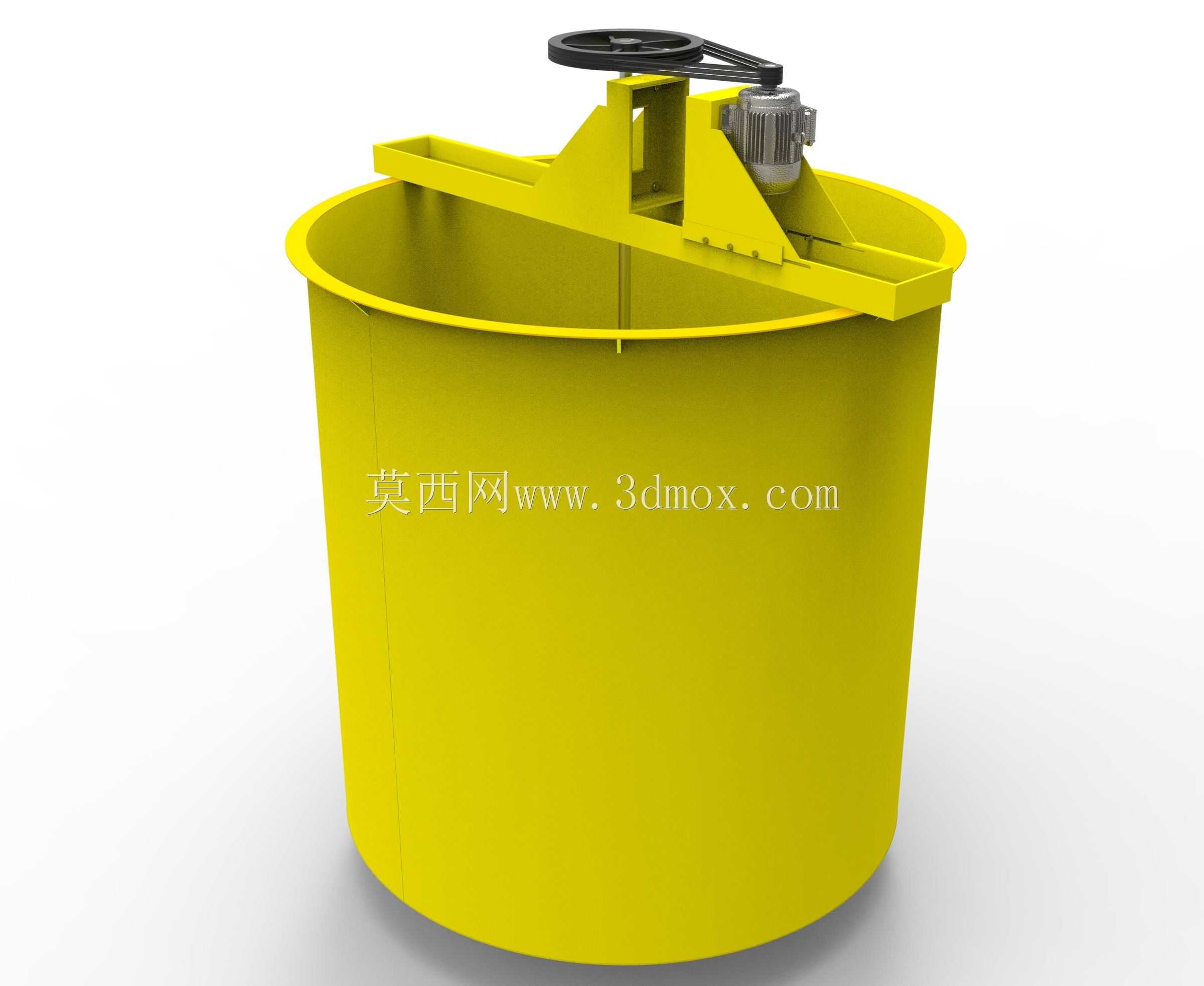

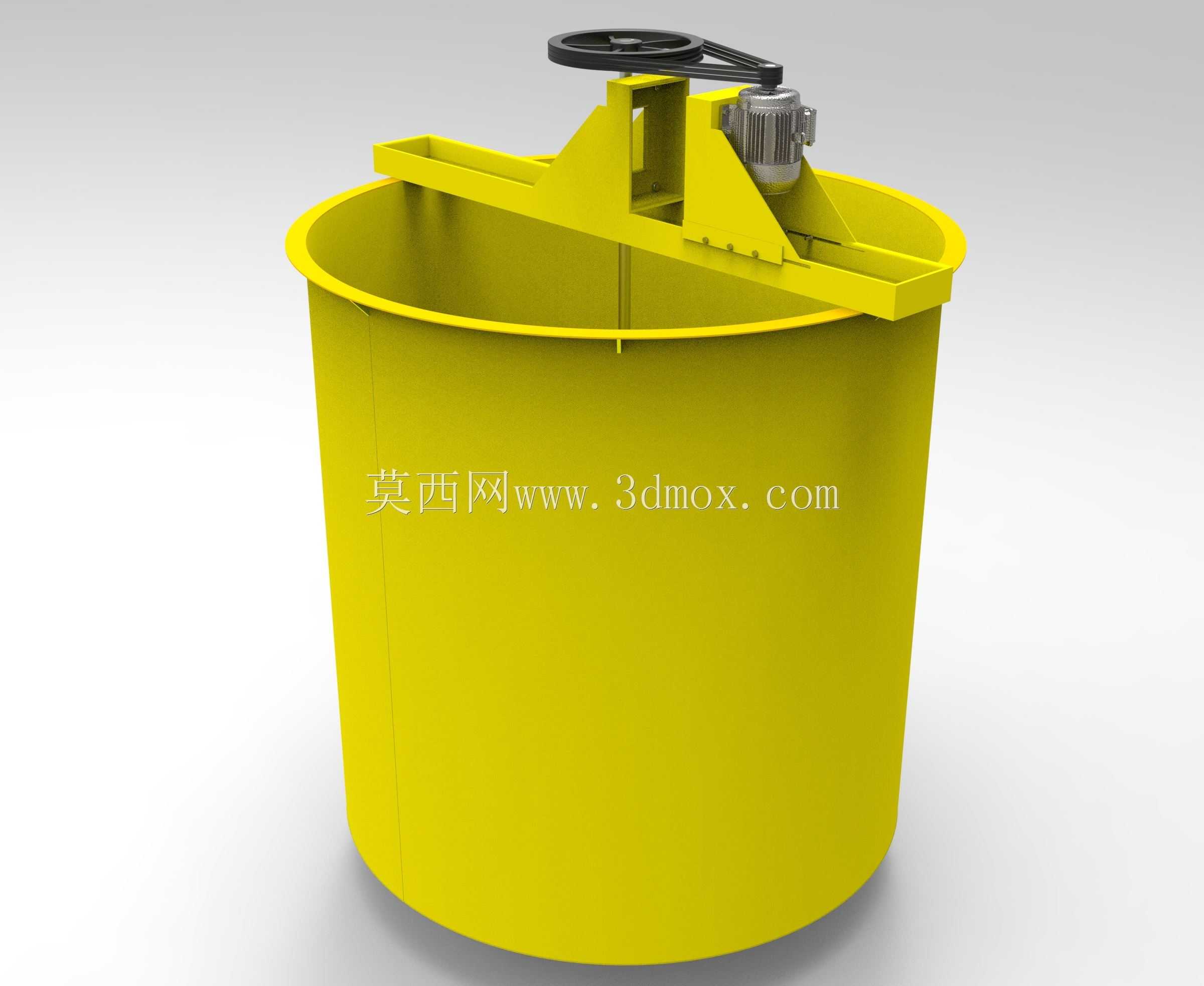

　　在黄金选冶的炭浆法、全泥氰化工艺产线中，氰化槽是完成矿浆氰化浸出反应的核心槽体设备，承担着矿浆搅拌悬浮、药剂均匀分散、充气混氧的多重作用，直接决定金的浸出回收率与后续工艺的运行稳定性。该设备的三维结构设计完全围绕湿法浸出的工况需求展开，整体采用立式圆槽结构，槽体为上敞口设计，底部做圆弧过渡处理，避免矿浆在槽底死角沉积积料，减少长期运行后的槽底结垢与清理工作量。槽体顶部架设的横梁式安装架是整套搅拌动力组件的承载基础，安装架采用双梁平行的槽钢结构，两端直接搭放在槽体上沿的加强翻边上，无需额外做地面基础固定，既方便设备的整体吊装就位，也便于后期将整套搅拌组件吊出槽体检修维护，降低停产检修的作业难度。动力传动部分采用电机带轮减速的传动方案，

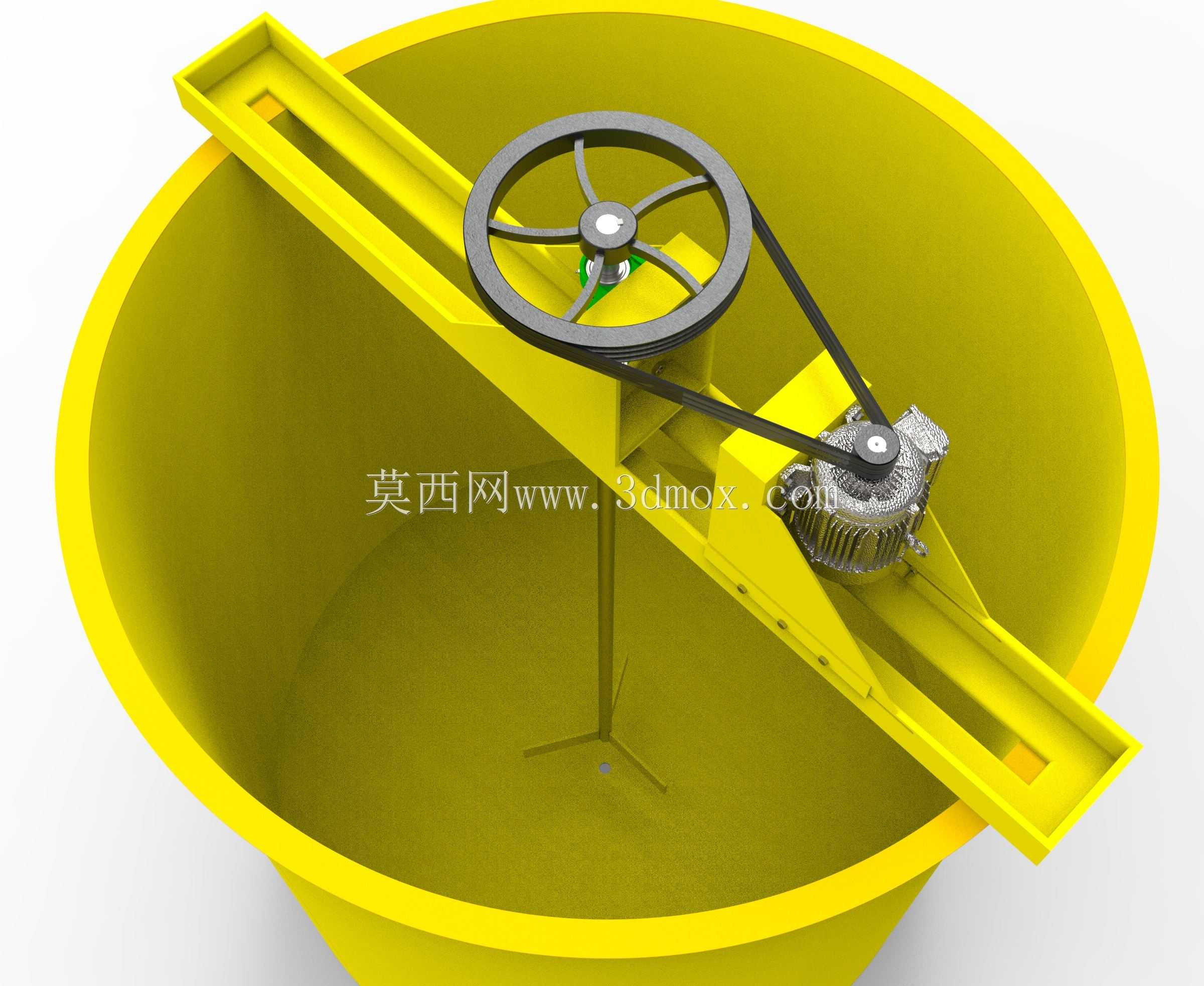

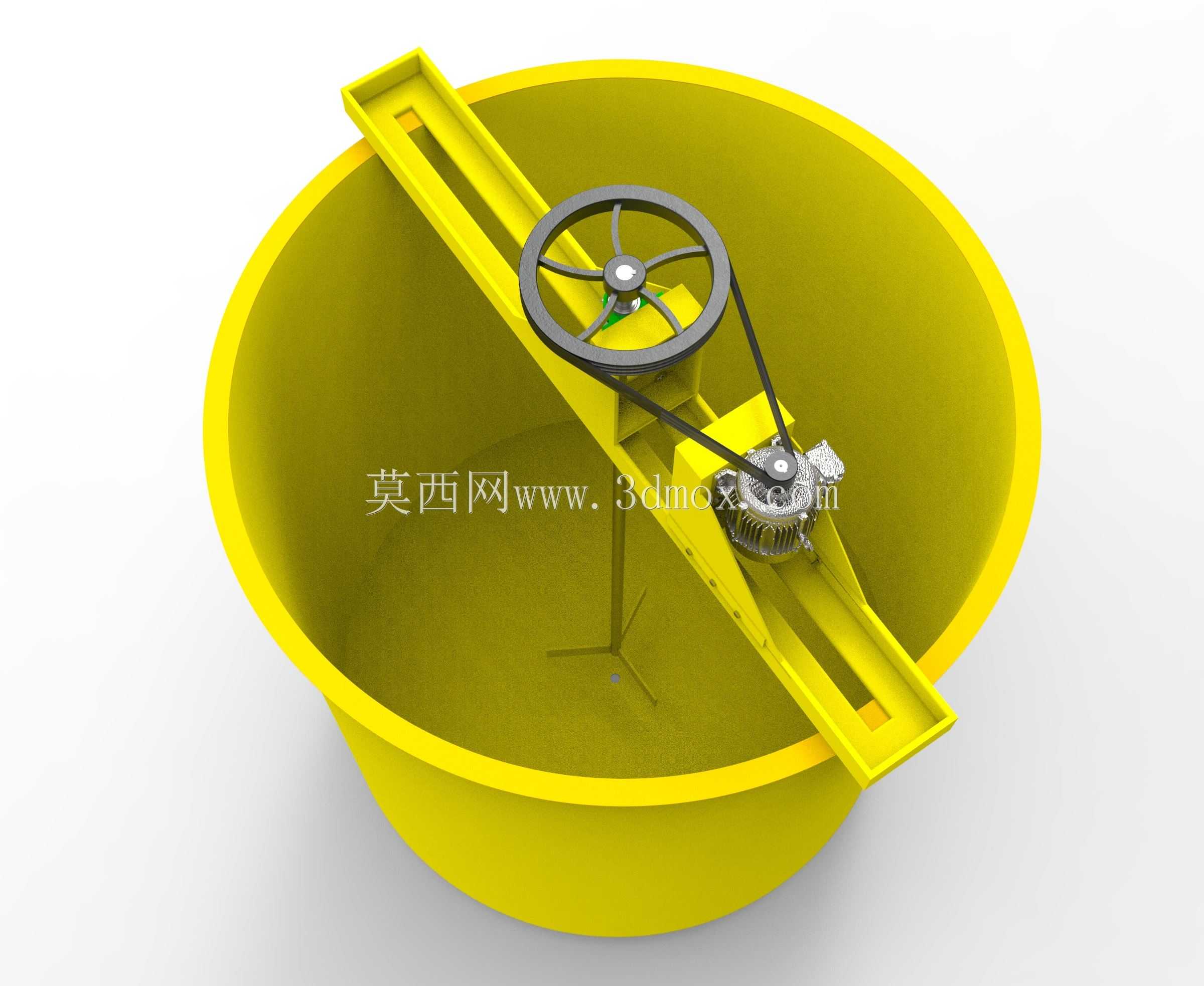

　　电机卧式安装在横梁架的侧端，通过V带将动力传递至搅拌轴顶端的大带轮，带传动的结构自带过载缓冲特性，当矿浆浓度突升、搅拌负载瞬时增大时，带轮可通过轻微打滑保护电机与搅拌轴不受刚性冲击，相比齿轮减速结构更适配矿浆搅拌这类负载波动较大的工况。搅拌轴垂直伸入槽体内部，轴底端安装桨叶式搅拌叶轮，叶轮的倾斜角度经过匹配设计，运转时可推动槽内矿浆形成上下循环的流场，既保证底部粗颗粒矿浆始终处于悬浮状态，不会沉槽积料，也能让加入槽内的氰化物药剂快速均匀分散到全槽矿浆中，同时将充入槽内的空气碎散成微小气泡，提升矿浆内的溶氧浓度，为氰化浸出反应提供必要的反应条件。槽体顶部的手轮结构用于调整搅拌组件的安装高度，可根据槽内矿浆液位的变化、

　　不同工况下的搅拌深度需求，手动调整搅拌轴的伸入长度，适配不同处理量、不同矿浆浓度下的搅拌需求，手轮的操作位置设置在横梁架的操作侧，操作人员站在槽边平台即可完成调整，无需攀爬设备。从安装边界来看，该氰化槽的整体占地尺寸由槽体直径决定，槽体周围需预留不小于1.2米的操作检修通道，用于日常巡检、药剂添加以及设备检修作业，槽体底部需设置对应承重的混凝土基础，基础上预留排污口对接位置，方便槽体检修、换料时排空内部矿浆。横梁架的安装高度高于槽体上沿300mm以上，避免搅拌运转时矿浆飞溅到传动部件上，同时也为传动部件的日常维护留出操作空间。在实际产线布置中，多台氰化槽通常采用阶梯式串联排布，矿浆依靠槽间的位差自流进入下一台槽体，

　　无需额外设置输送泵，减少矿浆输送过程中的设备磨损与动力消耗，每台槽的搅拌转速控制在合理区间，既保证矿浆充分悬浮、药剂与氧气均匀分散，也不会因转速过高导致矿浆液面翻花剧烈、增加药剂的挥发损耗。设计过程中针对槽体的防腐需求做了结构适配，槽体内壁预留了防腐衬层的安装厚度，所有与矿浆接触的钢结构部件都考虑了衬胶或衬防腐材料的安装空间，避免氰化矿浆对钢结构的腐蚀，延长设备的整体使用寿命。搅拌轴的密封采用简单可靠的填料密封结构，适配矿浆类介质的密封需求，相比机械密封更耐矿浆内颗粒的磨损，维护成本更低，更换密封件时无需拆解整套传动结构，可在槽体顶部直接完成操作。
