不锈钢沉砂溢流仓结构设计方案

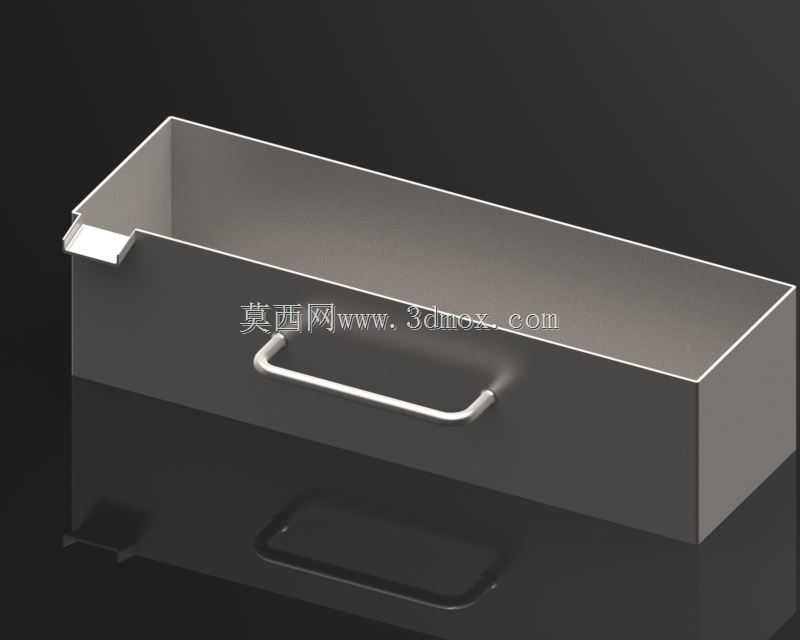

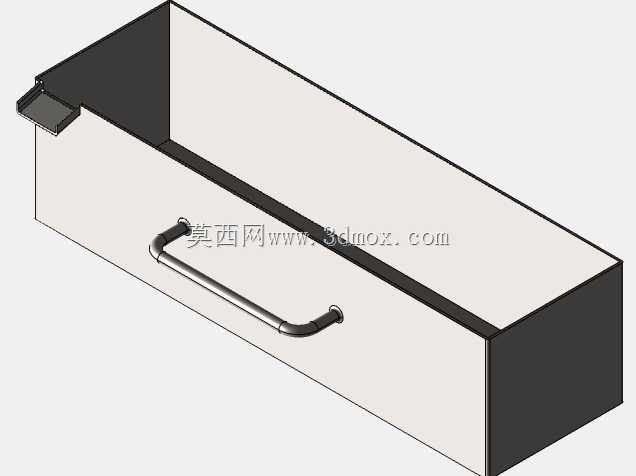

　　在砂石骨料加工、选矿厂磨矿分级、污水处理厂沉砂处理等工段，沉砂溢流仓是衔接分级设备与后续输送工序的关键过渡构件，主要承担粗颗粒砂砾沉降存储、溢流浆液导流的作用，避免未达粒度要求的粗砂进入后续浮选、浓缩工序造成管路磨损或工艺指标波动。这款不锈钢材质的沉砂溢流仓采用敞口式槽型结构设计，整体为等截面长方槽体，槽体侧壁采用等厚不锈钢板折弯成型，转角处做圆弧过渡处理，减少砂砾堆积死角，避免长期运行过程中积料板结造成仓容缩减。槽体单侧设置外凸式安装挂边，挂边与槽体侧壁采用满焊连接，可直接搭放在配套支架的支撑横梁上，无需额外打孔固定，安装时可快速对位，后期检修拆卸也无需破坏周边管路连接。槽体外侧壁中部设置一体式折弯成型的U型提手，

　　提手与侧壁采用段焊固定，既满足日常检修时人工移位的握持需求，也可作为临时吊装的辅助受力点，注意吊装时需搭配吊具同步承托槽体底部，避免仅通过提手吊装造成焊缝开裂。设计时充分考虑砂砾的磨蚀特性，槽体内壁做抛光处理，降低砂砾与壁面的摩擦系数，减少物料流动时的阻力，同时不锈钢材质本身具备较好的耐磨与耐腐蚀性能，可适应含泥水、弱酸碱介质的工况，相比普通碳钢仓体无需额外做衬胶或防腐涂层，后期维护成本更低。仓体的溢流端设置高度略低于槽体侧壁的溢流堰，溢流堰做水平度校准，保证浆液可均匀漫过堰面流入后续导流槽，避免出现偏流造成局部流速过快冲刷壁面。槽体底部为平底结构，可直接对接螺旋输送机或皮带机的受料口，沉降在仓底的粗砂砾可通过输送设备持续排出，

　　仓体的有效容积按照前端分级设备的最大沉砂产率1.2倍冗余设计，可应对短时来料波动造成的沉砂量激增，避免出现冒仓事故。安装时需注意槽体的水平度偏差控制在千分之二以内，保证溢流堰各处溢流均匀，挂边与支撑横梁的接触面需垫橡胶减震垫，减少物料输送过程中振动产生的噪音与焊缝疲劳。
