牵引式单排植物残渣粉碎还田设备结构

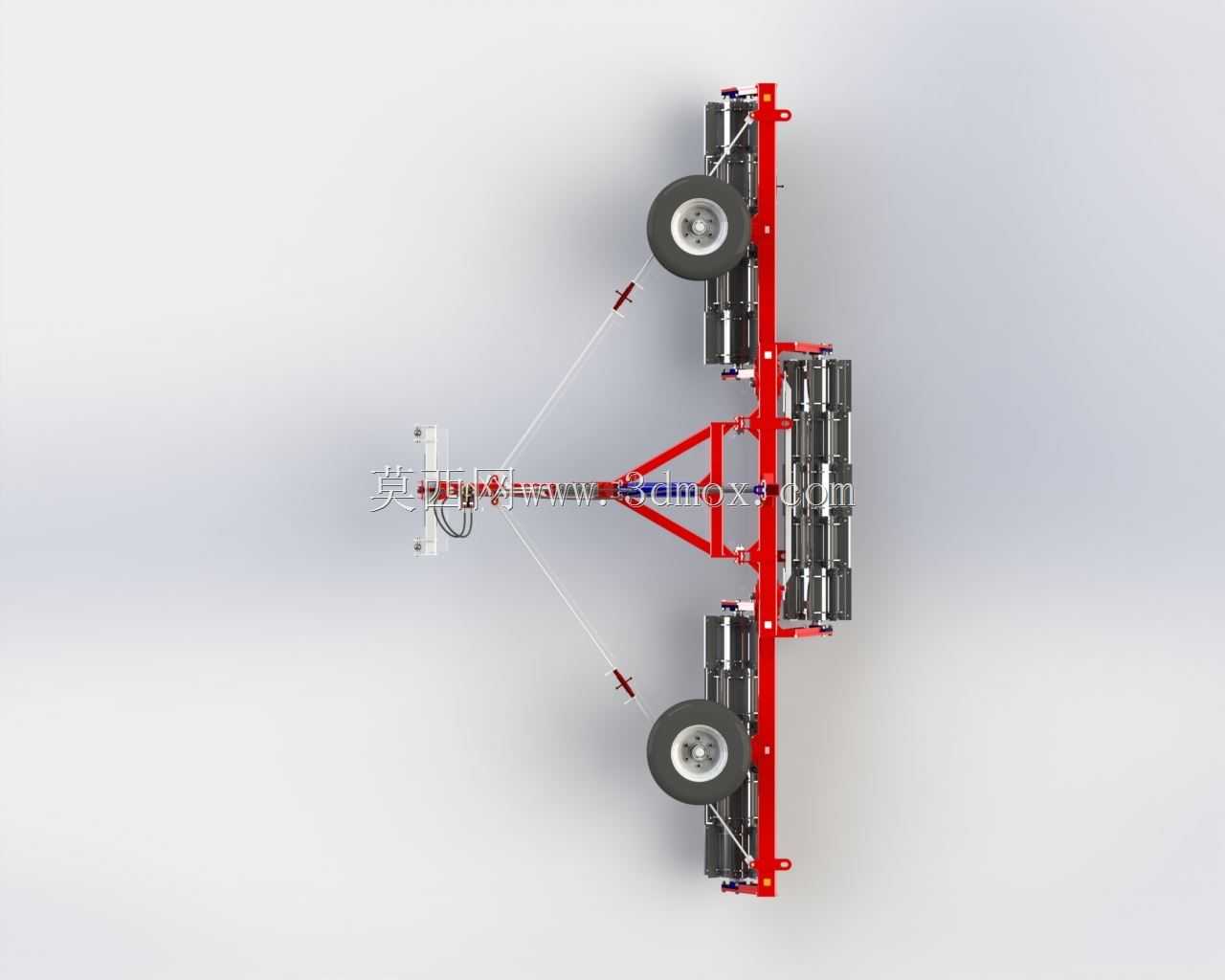

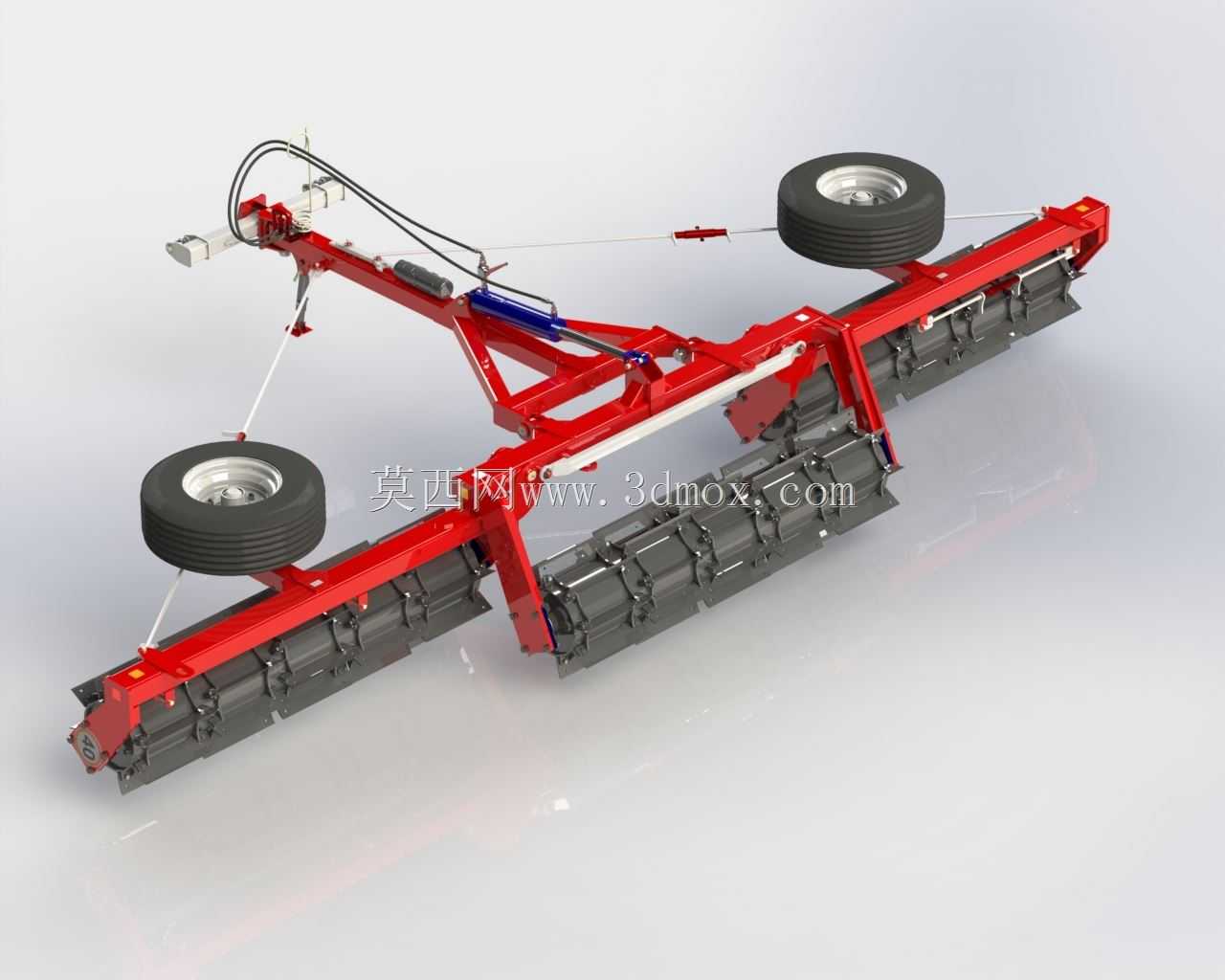

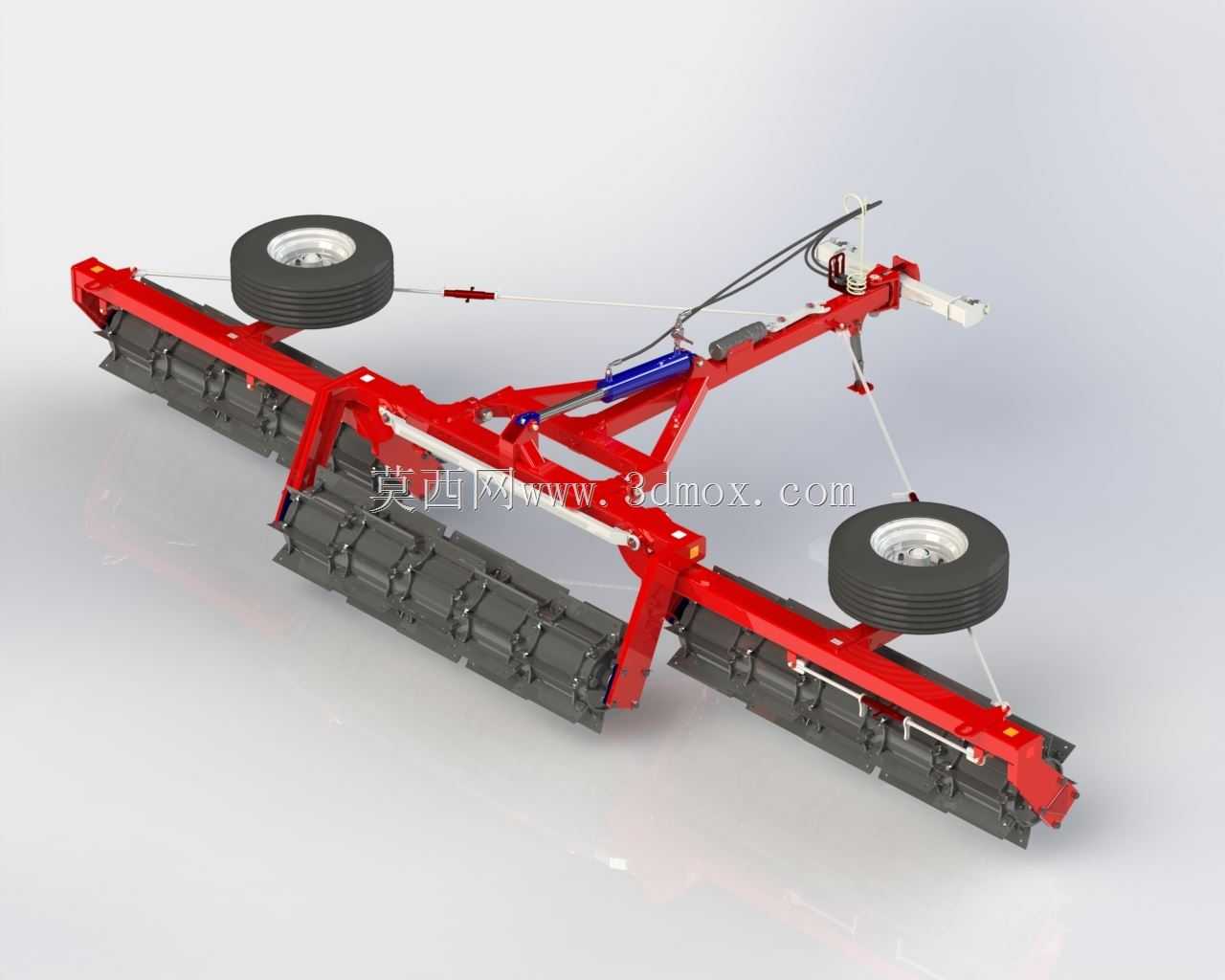

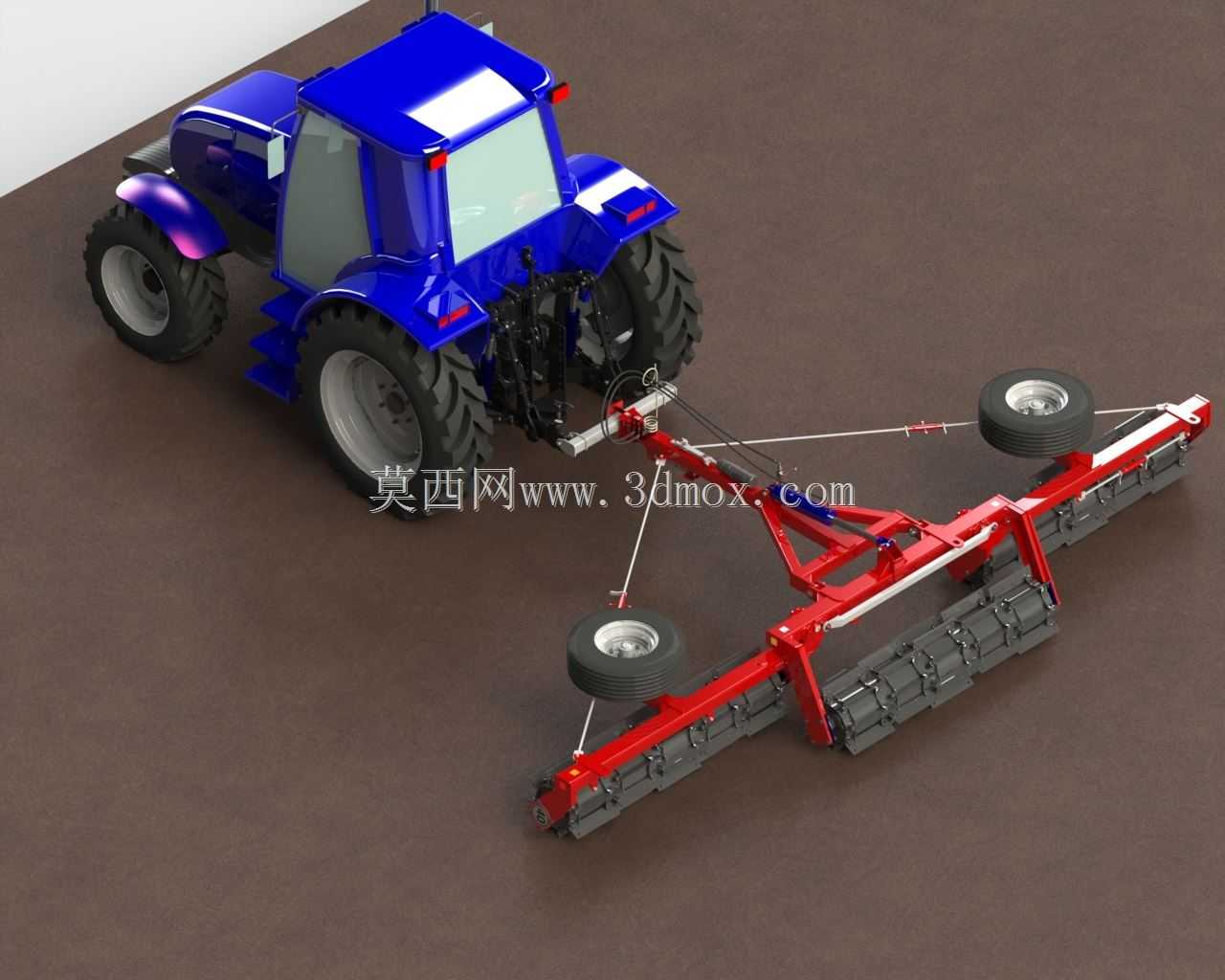

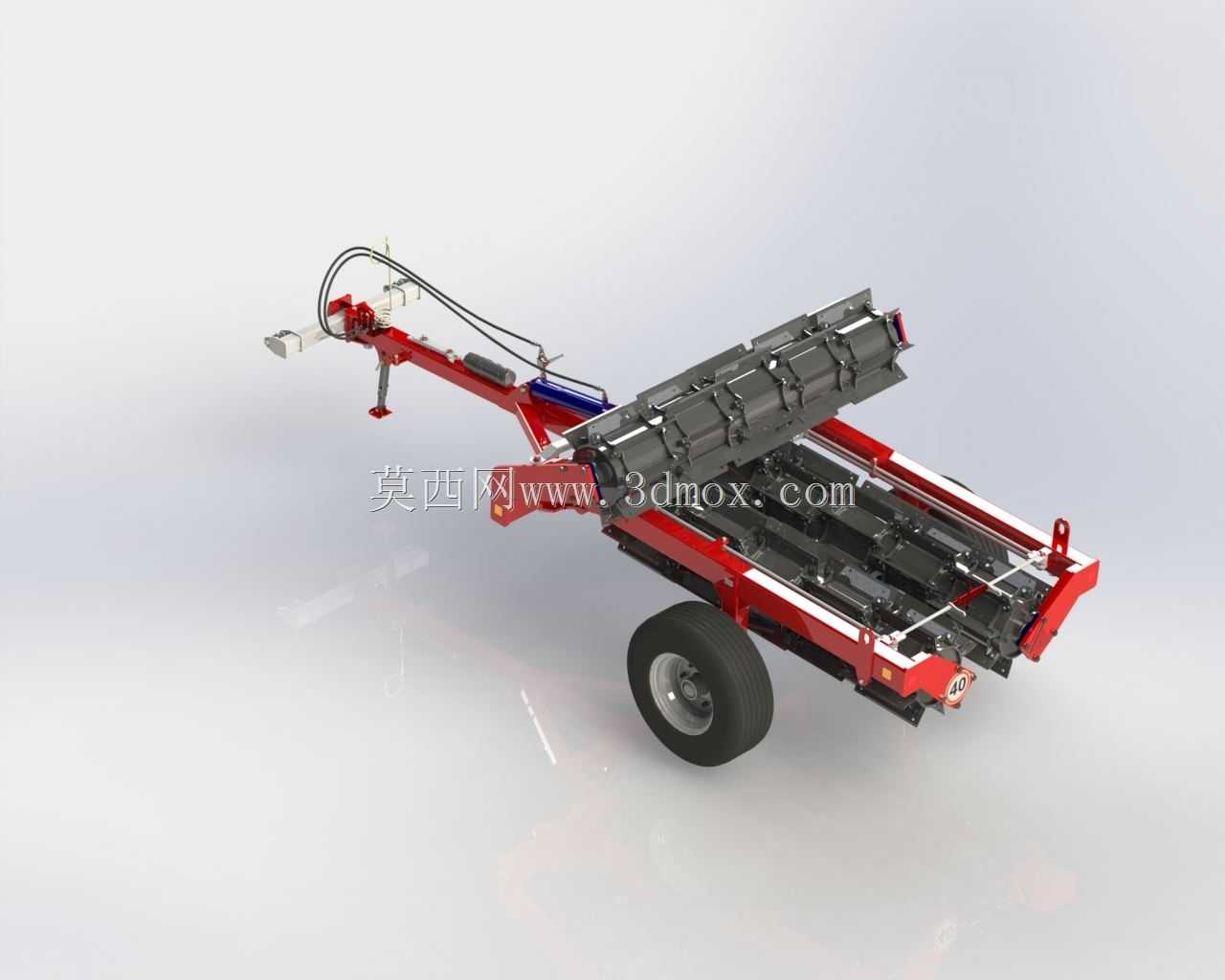

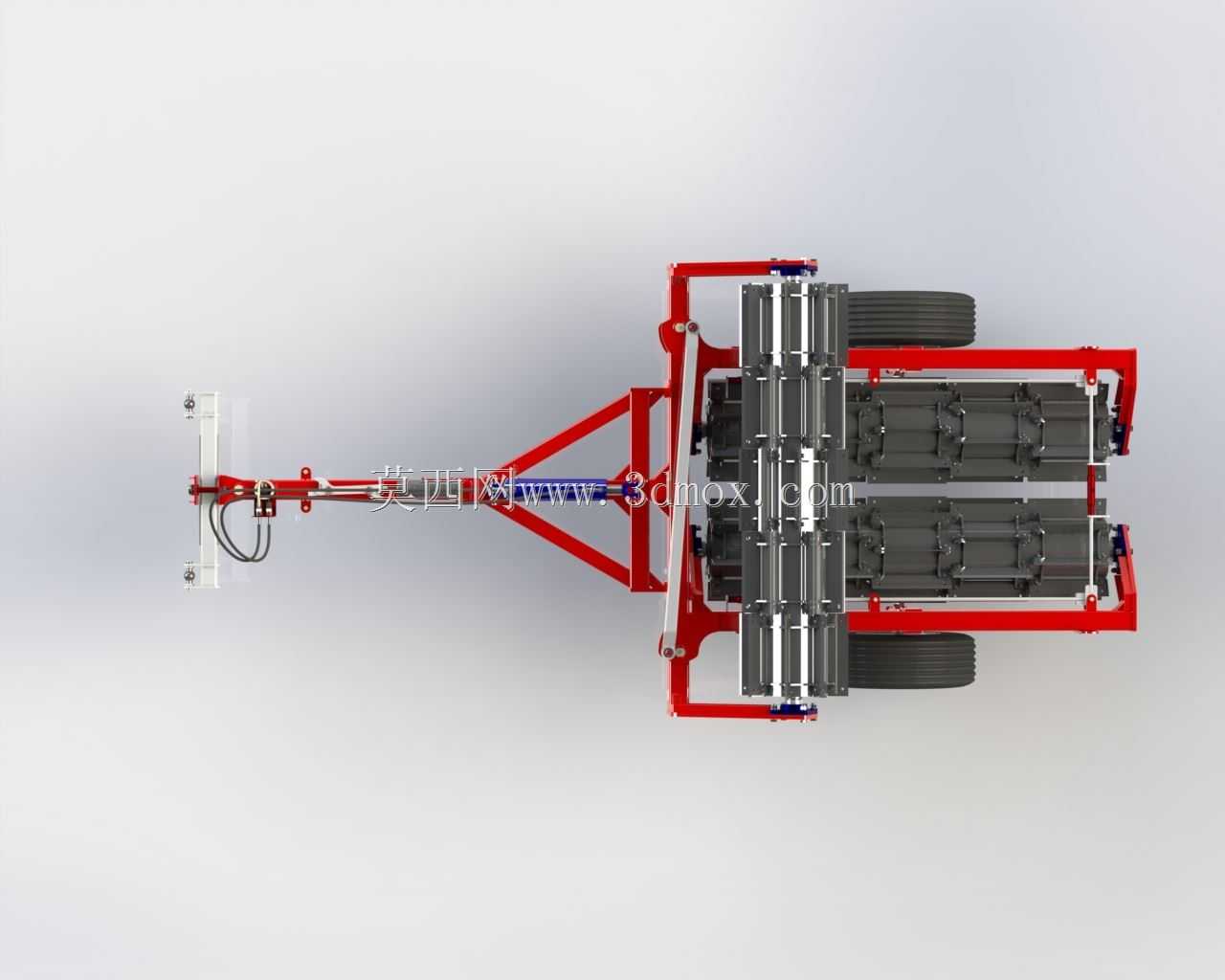

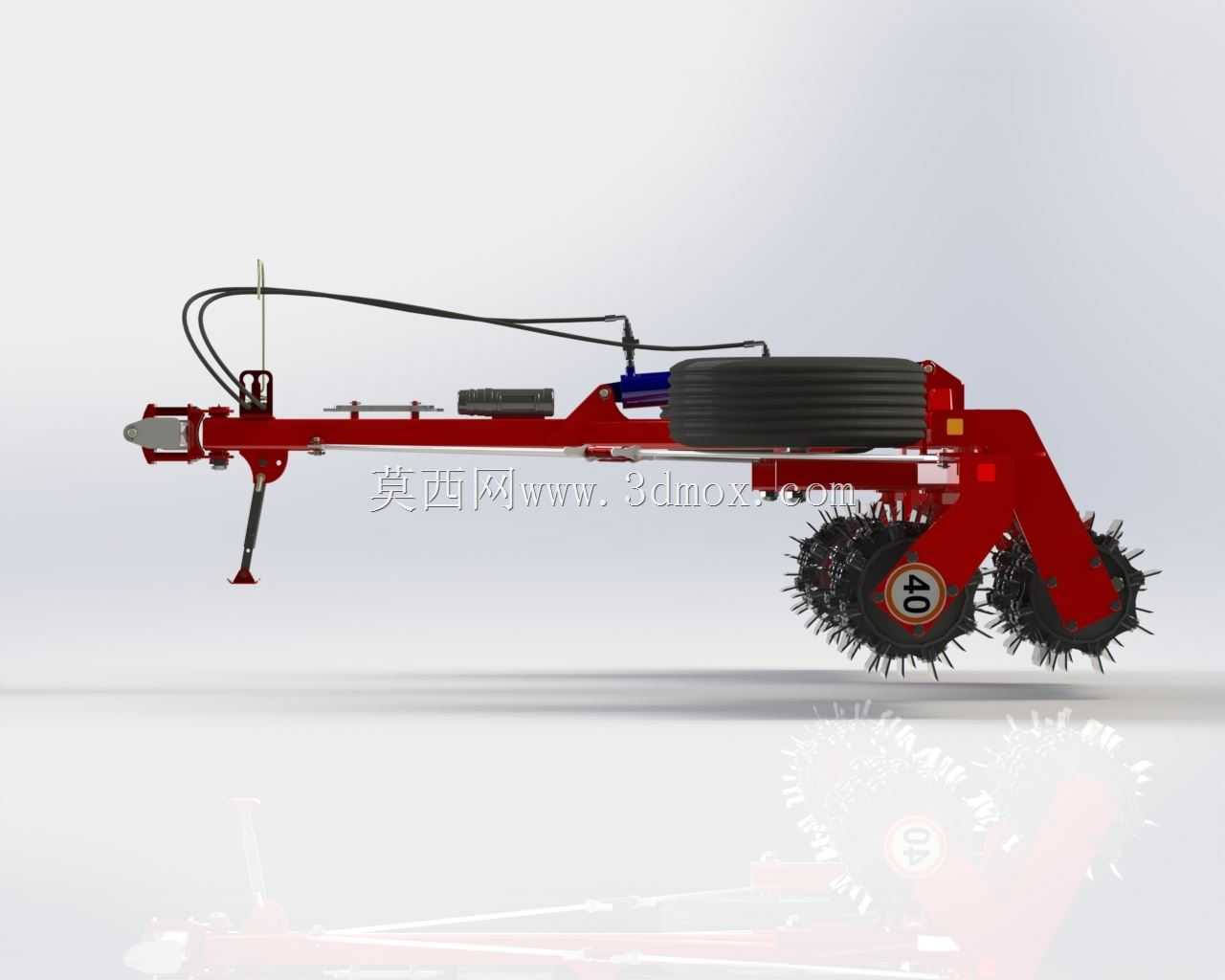

　　这款牵引式农田残茬处理设备，核心定位是适配北方旱作区的大田秸秆还田作业，可匹配大马力轮式拖拉机后悬挂牵引接口，在葵花、玉米、油菜等作物收获后的地块直接进地作业，解决传统秸秆焚烧带来的环保问题，同时通过残茬粉碎还田补充土壤有机质，改善长期耕作带来的土壤板结问题。从作业场景来看，该设备单排滚筒的布局设计，更适配地块规整、种植垄距统一的规模化种植区域，作业时无需反复调整机具对位，沿着作物种植行向牵引行进即可完成全幅残茬处理，相比多排滚筒机型，转弯半径更小，在面积偏小的不规则地块也能灵活转场，不会出现边角区域漏处理的问题。设备核心作业部件为直径470mm的粉碎滚筒，表面排布的锤爪与定刀间隙经过反复调校，行进过程中可将地表站立、

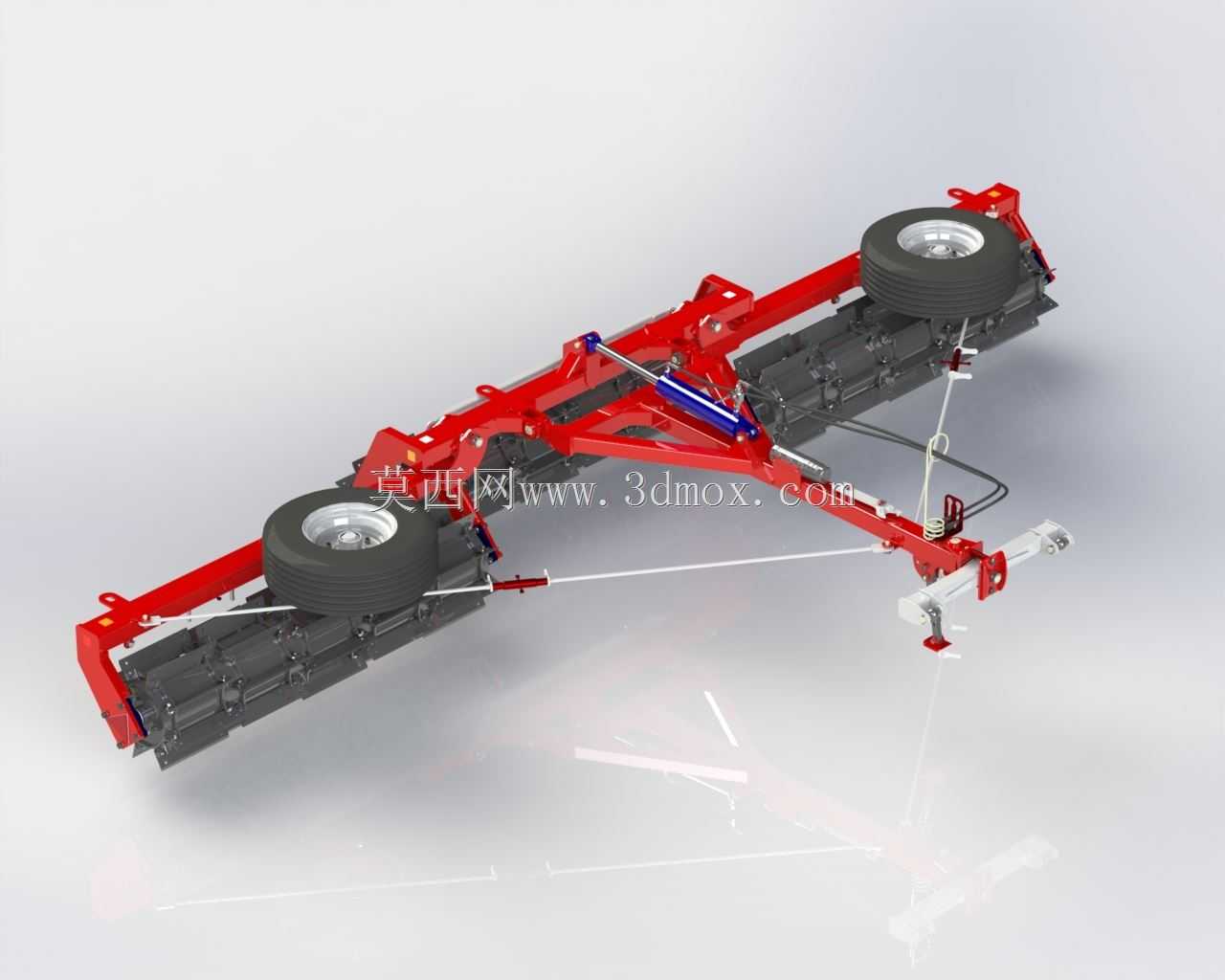

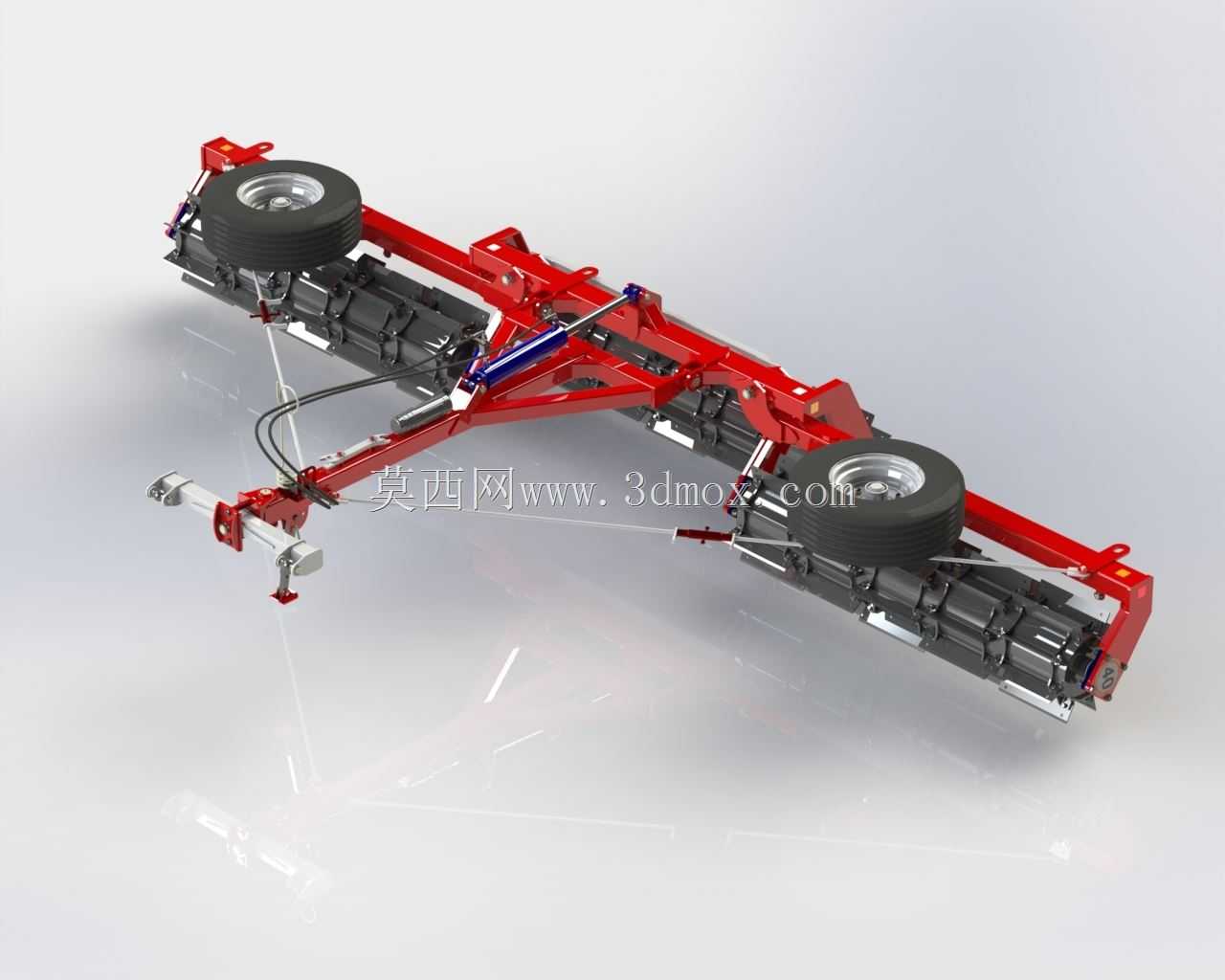

　　铺放的作物残茬抓取送入粉碎腔，切割为5-12厘米长度的碎段，碎段长度均匀度可满足秸秆腐解还田的农艺要求，过长的残茬会影响后续播种作业的种床平整度，过碎则会加快腐解速度但会额外增加动力消耗，这个长度区间是经过多地田间试验验证的最优参数。设备6.0m的作业幅宽，可匹配120-180马力段的拖拉机动力输出，作业效率能达到每小时25-35亩，幅宽设计兼顾了作业效率与牵引负荷，不会出现幅宽过大导致拖拉机动力不足、作业时打滑陷车的问题，也不会因为幅宽过窄导致作业效率偏低、燃油经济性差。机架部分采用矩形钢管焊接成型，牵引架位置设置了液压调节结构，可根据田间地表起伏情况实时调整作业高度，避免滚筒位置过低切入土层造成部件磨损，

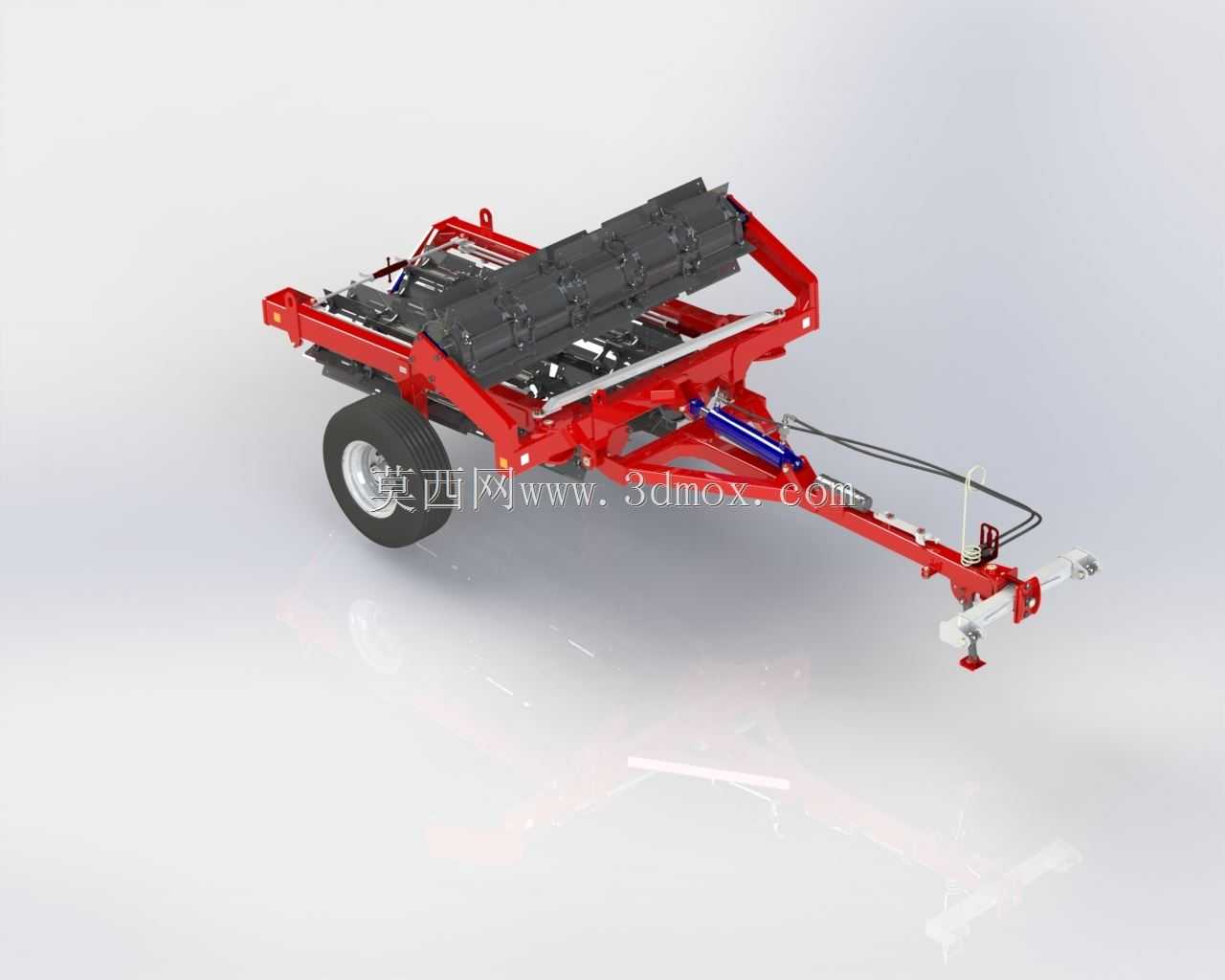

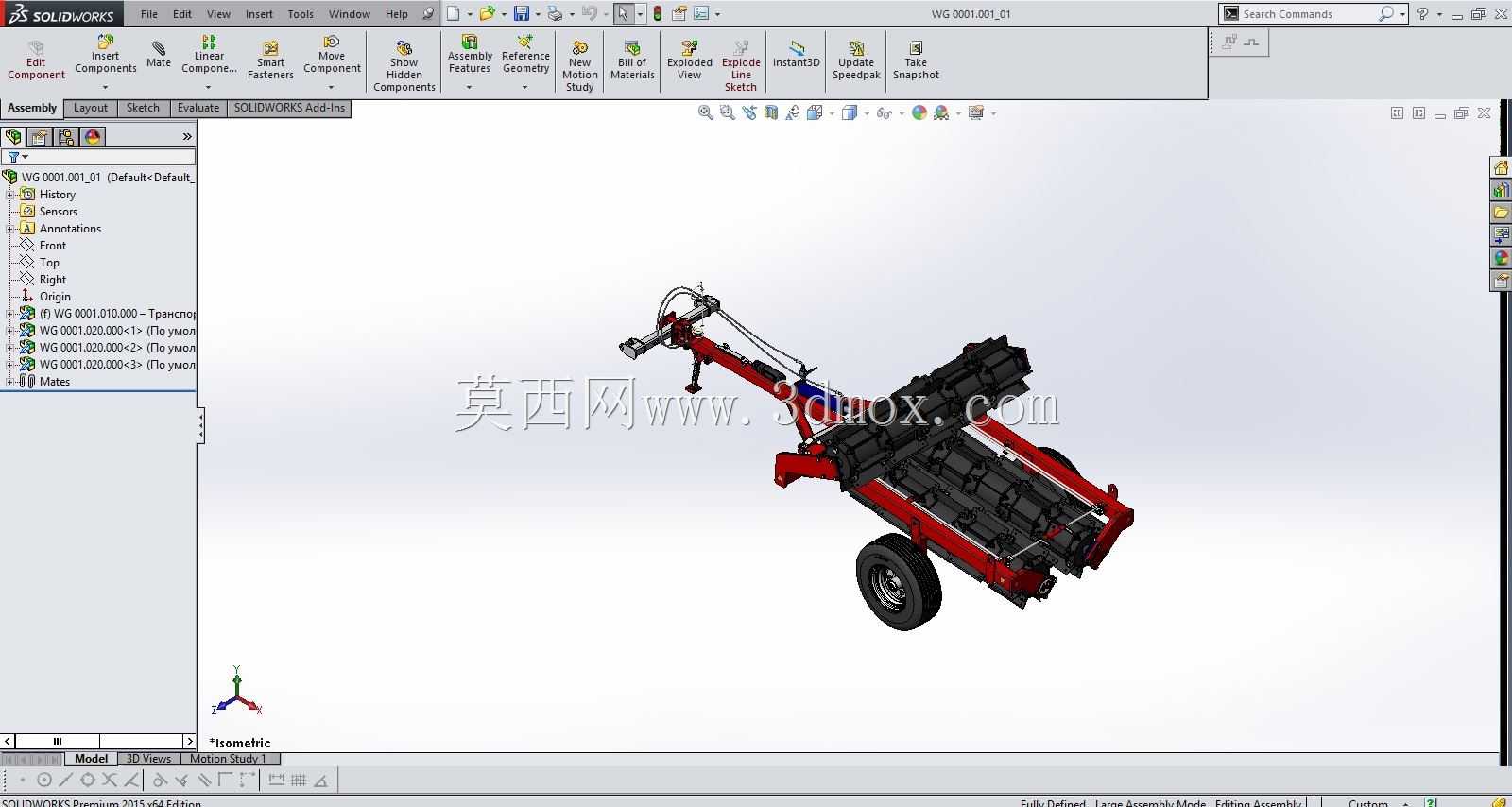

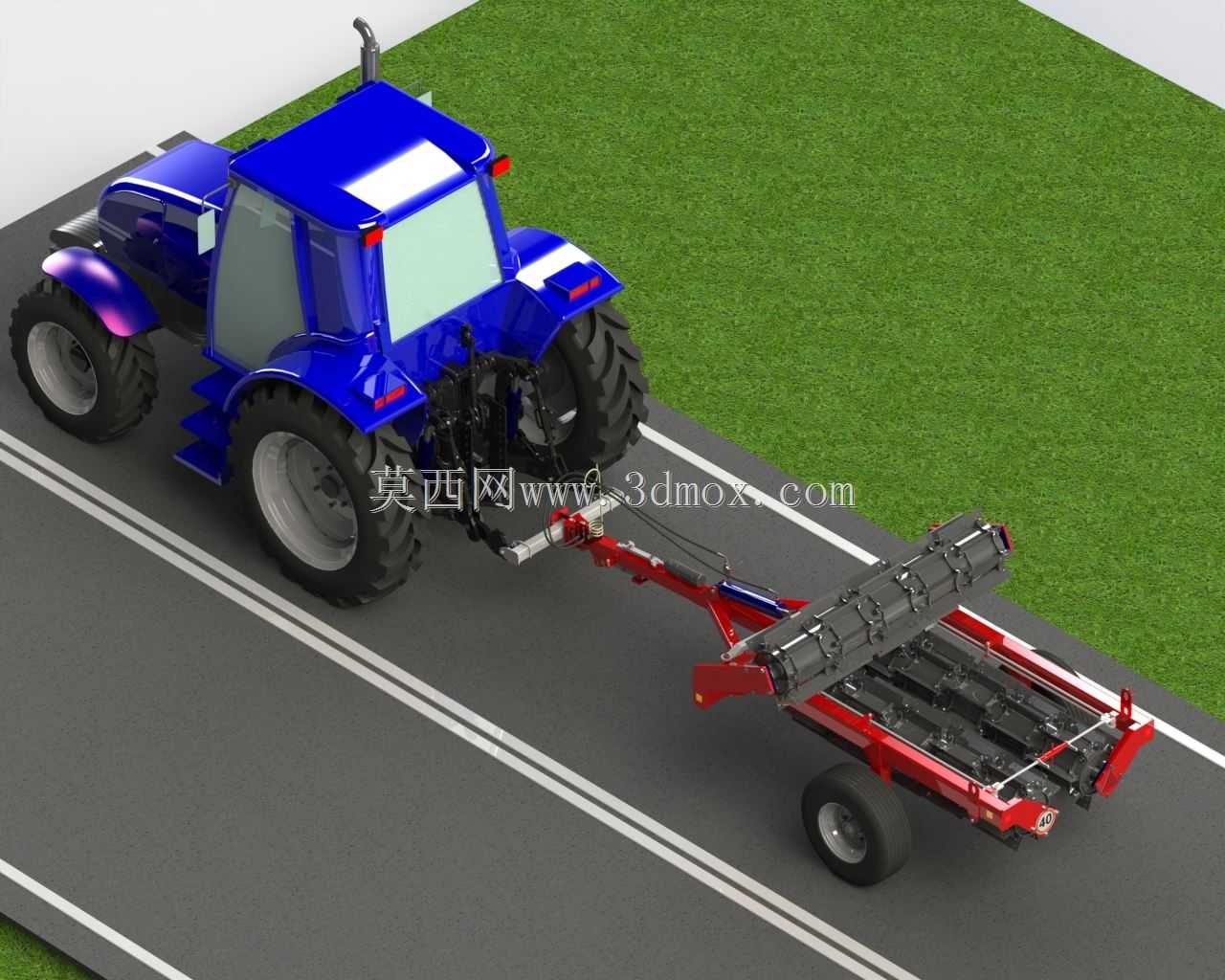

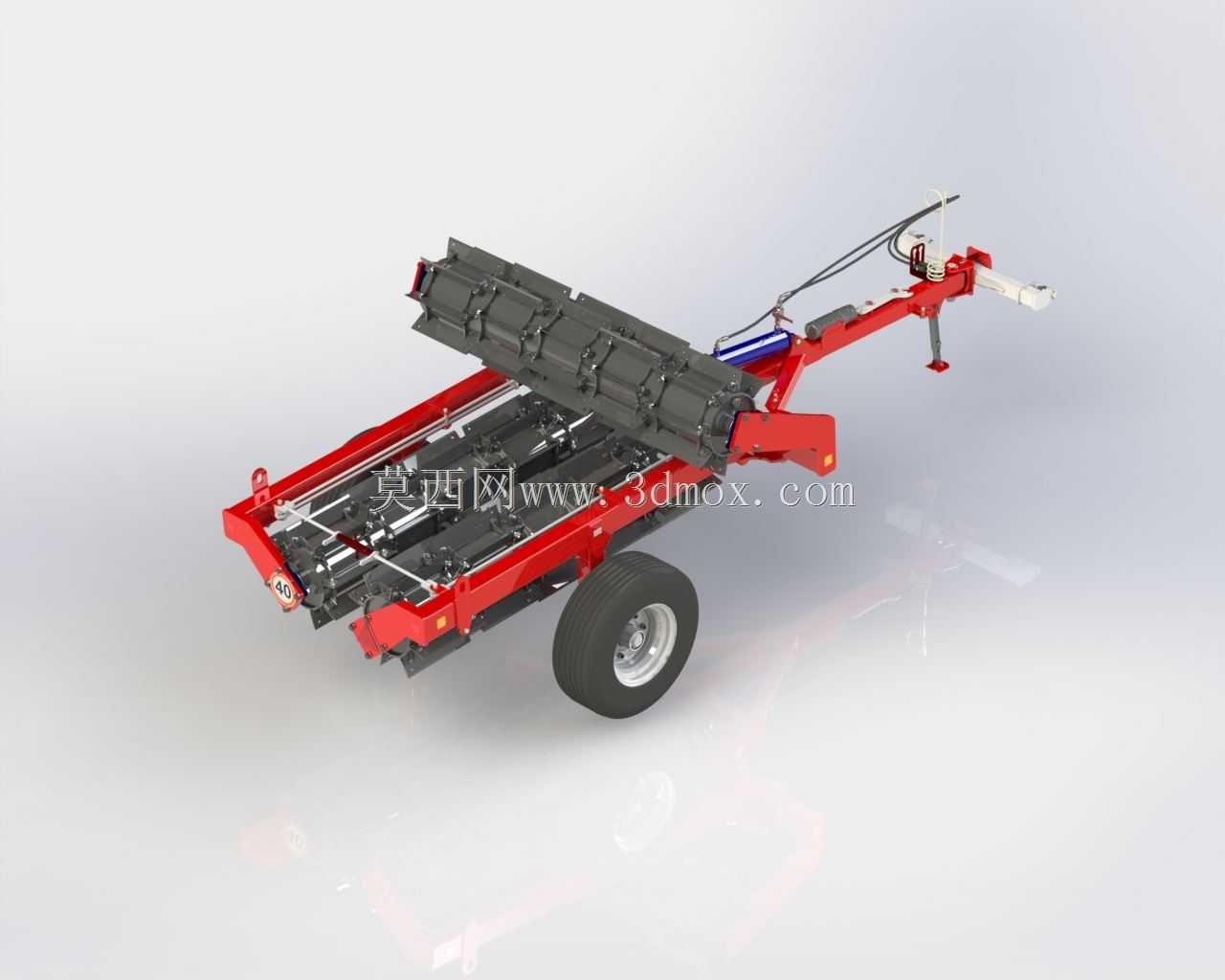

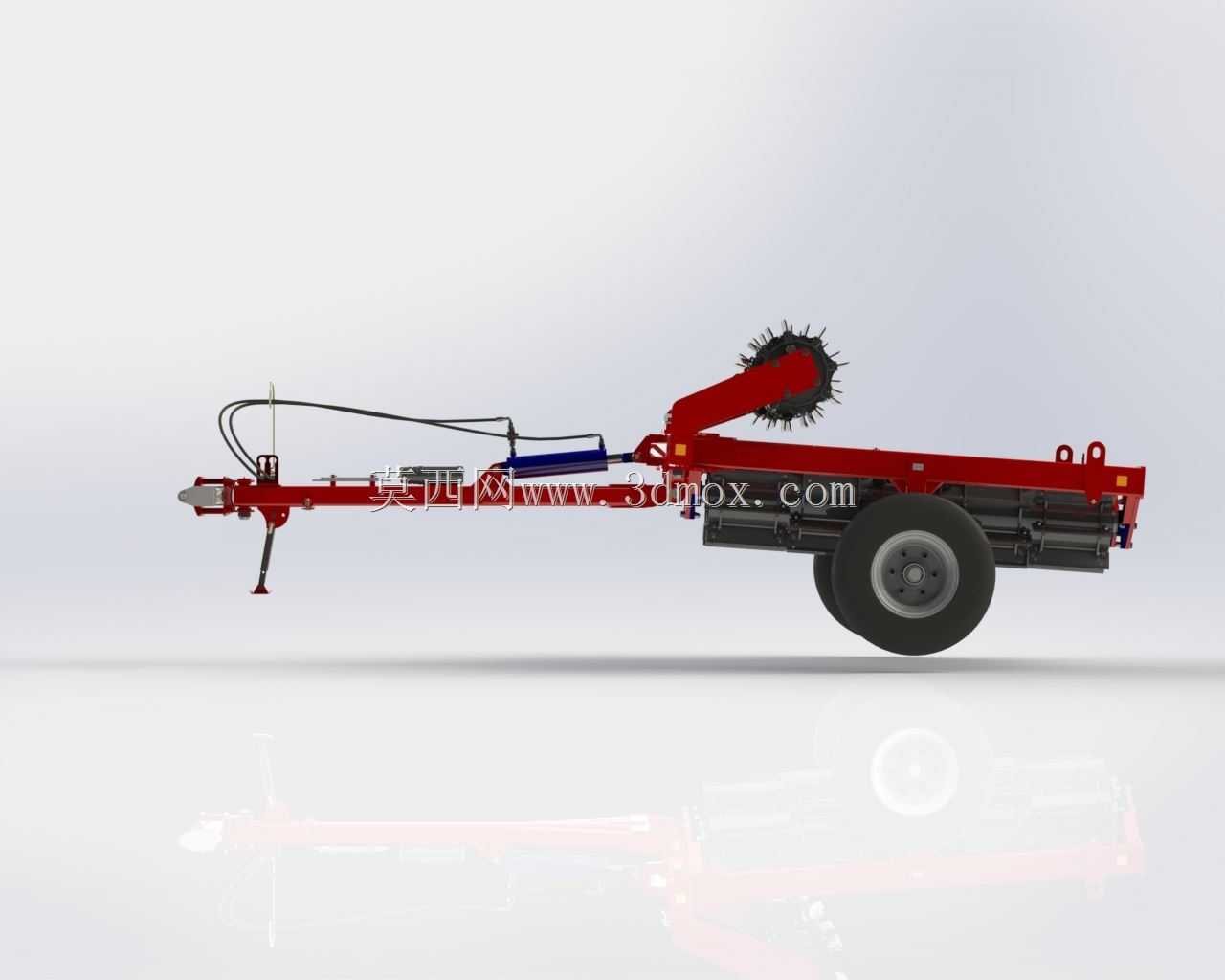

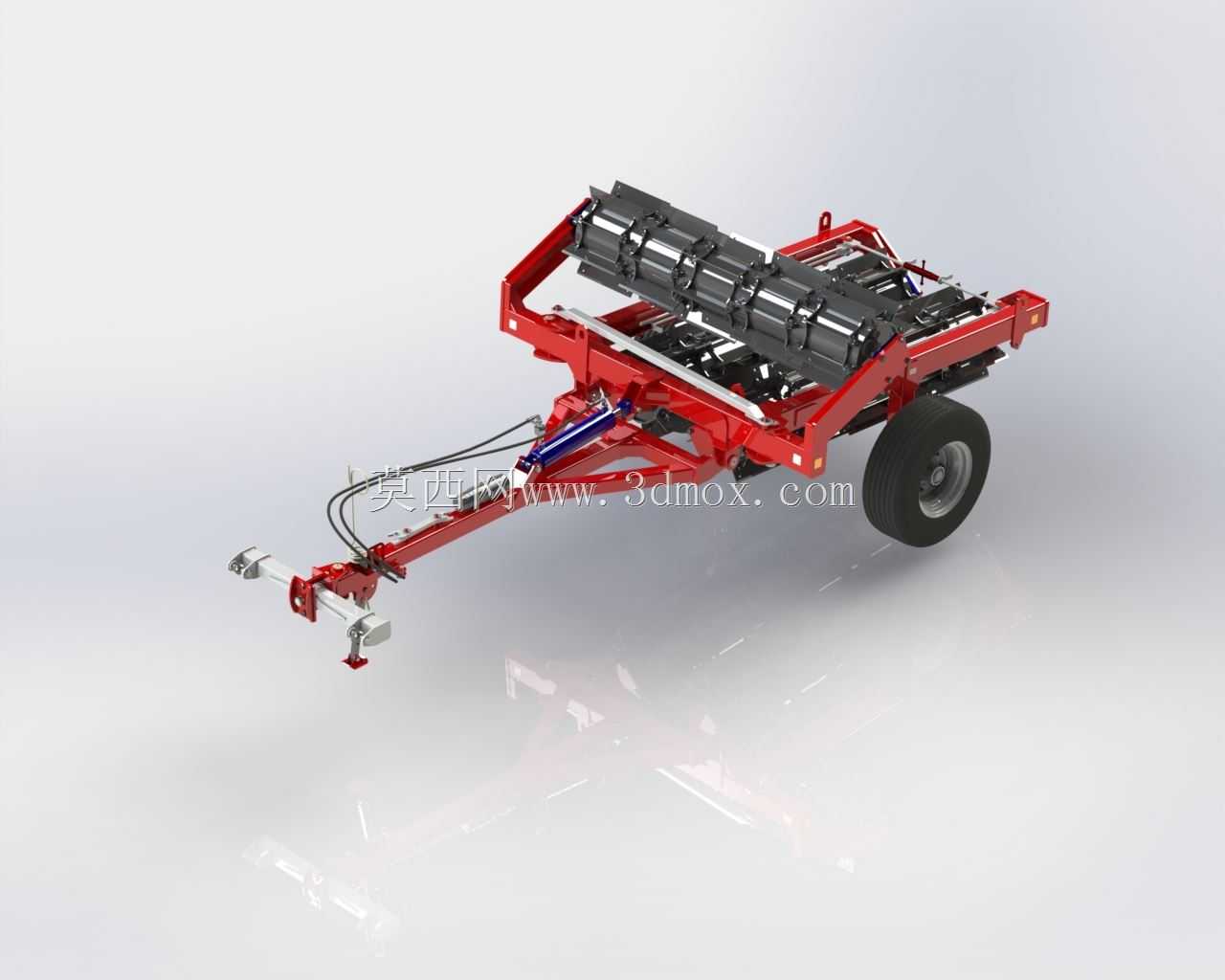

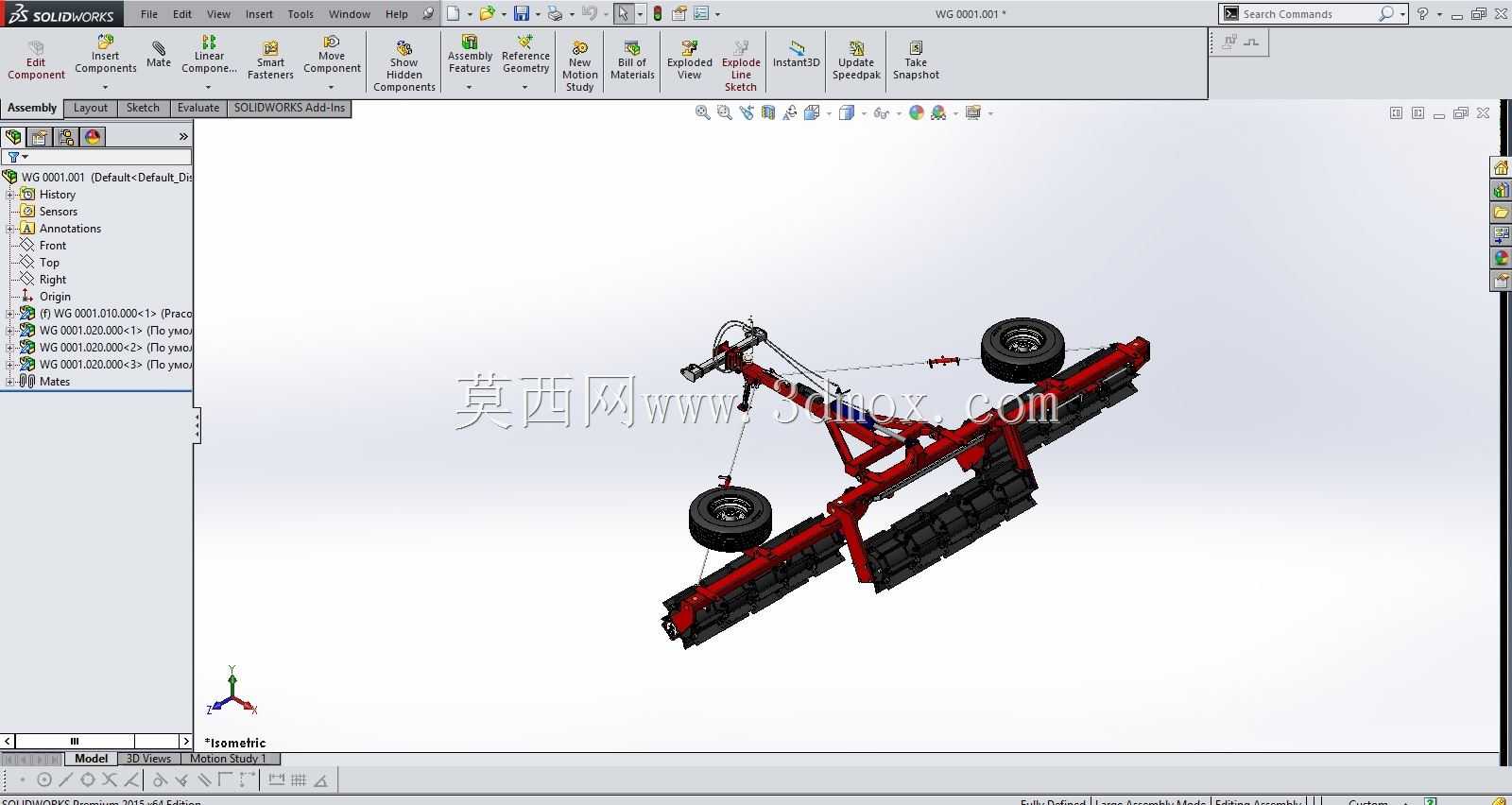

　　也不会因为位置过高导致地表低矮残茬漏切。侧边的行走轮采用重载橡胶轮胎，可在作业时承担设备大部分重量，减少拖拉机悬挂机构的承载负荷，转场运输时可将滚筒提升至运输位置，满足乡村道路的通行高度要求。整个三维建模过程完全参照实物测绘尺寸搭建，所有钣金折弯角度、焊接位置、液压管路排布、紧固件安装位都与实际量产机型保持一致，没有做简化处理，结构件之间的运动间隙都预留了实际装配所需的公差，比如滚筒轴承座的安装位预留了调整垫片的空间，方便后期使用时调整皮带张紧度，牵引架的铰接位置也预留了润滑脂注油通道，完全满足实际生产的装配要求。从结构设计逻辑来看，该设备将传动系统全部布置在机架侧边，外侧加装了厚重的钣金防护罩，避免田间作业时泥土、

　　秸秆碎段卷入传动皮带造成故障，防护罩采用快拆螺栓固定，日常维护时不需要完全拆解机架即可检查皮带磨损情况。滚筒的动平衡参数在建模时就做了配重模拟，避免高速旋转时出现整机振动过大的问题，焊接在滚筒上的锤爪座采用对称排布，每个锤爪都做了可更换设计，作业过程中锤爪磨损后，只需松开固定螺栓即可更换配件，不需要整体更换滚筒，大幅降低后期使用成本。设备的压接机构布置在滚筒出料侧，可将粉碎后的残茬均匀压覆在地表，避免大风天气将碎秸秆吹走，同时让碎段与表层土壤充分接触，加快腐解速度，不会出现碎秸秆漂浮在地表影响后续播种作业的问题。对于结构设计从业者来说，这个模型可直接作为同类农机设计的参考蓝本，所有安装边界尺寸都可直接复用，比如牵引架的铰接点尺寸、轮胎的安装位空间、传动系统的排布位置，都经过实际作业场景验证，不需要重新做强度校核与空间干涉检查，能大幅缩短同类产品的开发周期。
