矿山架空索道运输用采矿滑轮结构

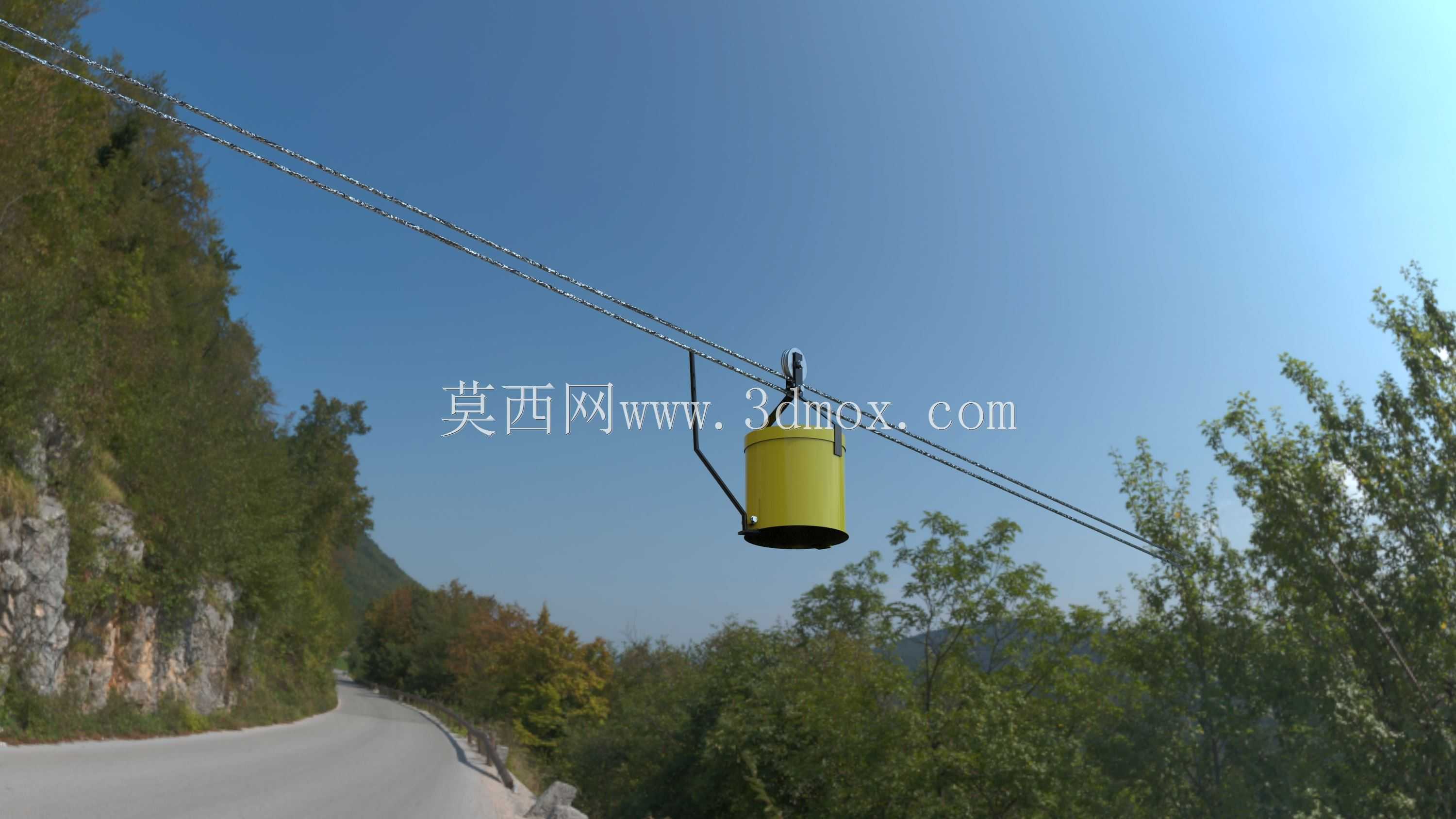

　　在山地矿区的物料转运场景里，受地形起伏大、道路修筑成本高的限制，架空索道运输是零散矿点、山地勘探点位输送物料与小型设备的核心方式，这类采矿滑轮作为架空索道的核心承载走行部件，直接决定了索道运行的稳定性与负载能力。不同于普通起重滑车，这类滑轮需要长期在露天高海拔、多粉尘、温差大的矿区环境下持续工作，轮体的耐磨性能、轴承的密封结构、挂架的抗冲击强度都要适配矿山工况的特殊要求。从结构设计逻辑来看，滑轮的轮槽弧度需要严格匹配承载钢缆的直径，轮槽深度要保证钢缆在受侧向风载、料桶晃动时不会出现脱槽风险，轮槽表面做了圆弧过渡处理，避免钢缆在走行过程中出现应力集中导致的断丝问题，延长钢缆的使用寿命。

　　滑轮的核心转动部位采用了双列深沟球轴承搭配双层防尘密封结构，外层密封采用橡胶唇口设计阻挡矿区的粉尘、雨水侵入轴承滚道，内层密封保留润滑脂的存储空间，保证长期无维护状态下的转动顺畅性，不会因为粉尘卡滞出现轮体抱死、钢缆干磨的问题。挂架部分采用了分体式铰接结构，上部通过U型抱卡与走行架连接，下部预留了吊具挂载的销轴孔，铰接间隙控制在合理范围，既可以适应钢缆在支架处的角度变化，又不会因为间隙过大导致料桶在运行中出现大幅摆动，避免物料洒落。从安装边界来看，滑轮的整体外径适配常规矿区索道的12-16mm直径承载钢缆，轮体宽度控制在80mm以内，挂架的挂载孔中心到轮槽中心的距离经过校核，保证挂载后的料桶重心始终处于钢缆中心正下方，

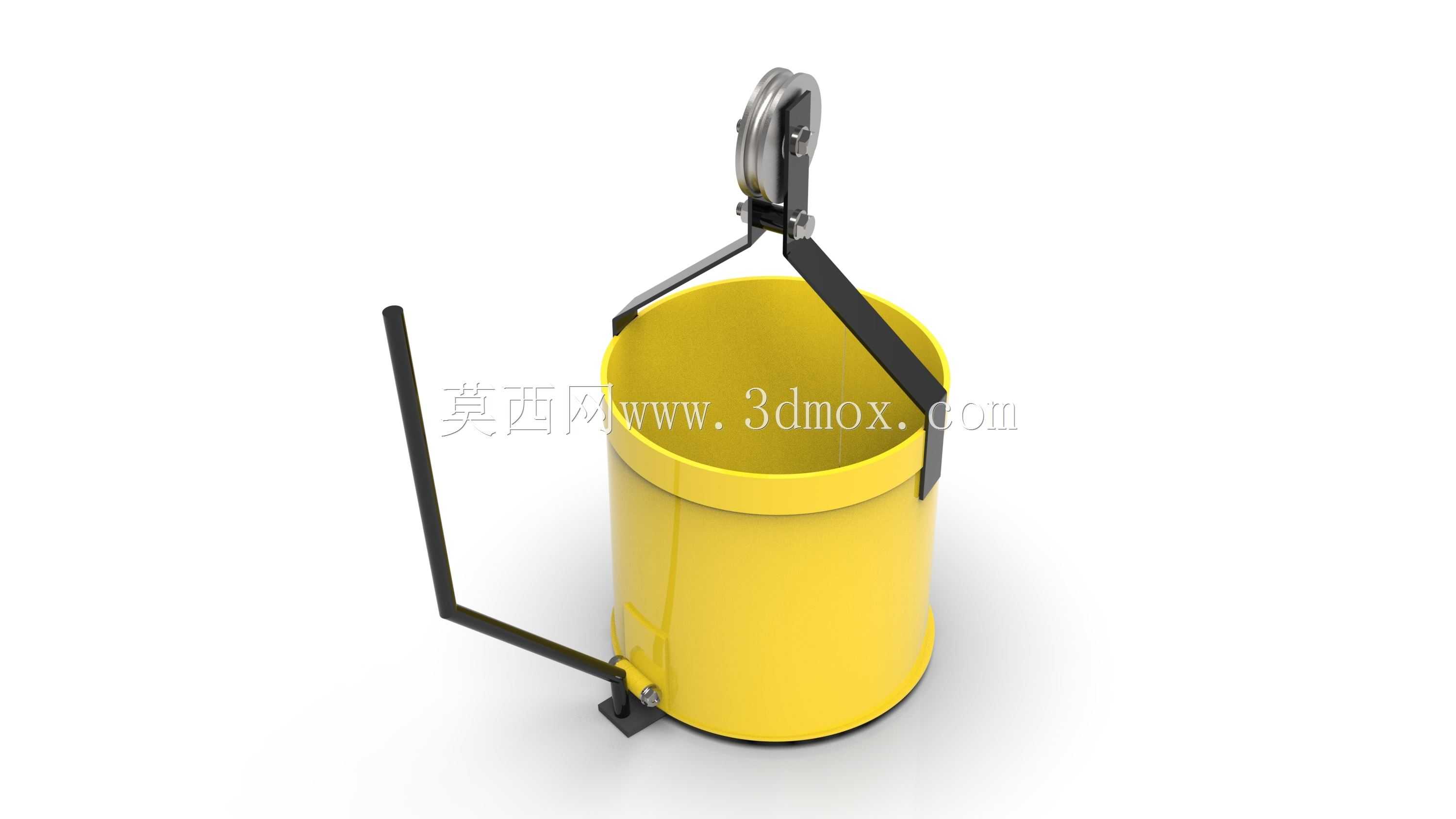

　　不会出现偏载导致的轮体单侧磨损加剧问题。安装时需要注意轮槽与钢缆的贴合度，空载状态下轮体要能在钢缆上自由转动无卡滞，两侧的挡边要高出钢缆顶面10mm以上，防止运行过程中钢缆跳出轮槽。在实际应用中，这类滑轮不仅可以挂载矿料运输桶，也可以适配小型的检修工具吊笼、勘探设备挂载架，在山地林业运输、山区电力施工的临时索道场景中也能通用。设计过程中需要重点校核轮体的径向负载能力，按照1.5倍的额定挂载重量做静载仿真，确保轮体在满载冲击下不会出现开裂变形，挂架的销轴部位要做调质处理，提升抗剪切强度，避免长期交变载荷下出现销轴断裂的风险。轮体的材质选用了铸钢一体成型，相比普通铸铁滑轮，抗冲击性能提升40%以上，轮槽表面做了淬火处理，

　　硬度达到HRC45-50，耐磨性能可以满足矿区三年以上的连续使用需求，减少配件更换频率，降低山地索道的维护成本。不同于固定安装的定滑轮，这类采矿滑轮是随挂载物料一起沿钢缆走行的动滑轮组件，所以整体重量做了优化控制，在保证结构强度的前提下，通过对挂架非受力部位做减重槽设计，降低滑轮自身的重量，减少钢缆的无效负载，提升索道的有效运输能力。在结构细节上，滑轮两侧的挡边做了向外的倾斜倒角，当钢缆因为地形起伏出现小幅偏移时，可以顺着倒角自动滑回轮槽中心，不需要人工频繁调整对位，降低运维人员的高空作业风险。轴承部位预留了注油孔，可以在定期维护时直接补充润滑脂，不需要拆解滑轮整体，适配矿区野外维护的简易作业条件。
