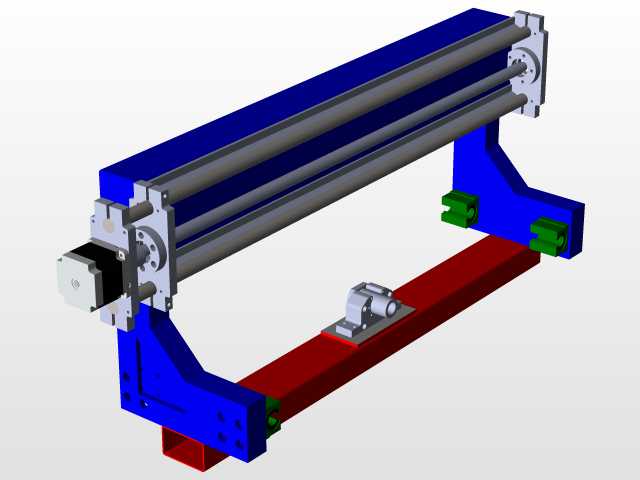

这款辊式打磨设备的结构设计,核心面向卷材类、宽幅平面类工件的连续表面打磨处理场景,在金属带材去毛刺、非金属板材表面粗化、卷材涂覆前基面处理等生产环节中,这类设备是产线前段的核心加工单元,相比单工位手持打磨或台式单点打磨设备,宽幅辊式结构能够一次性覆盖整幅工件宽度,避免多道次打磨产生的接刀痕与加工厚度不均问题,适配连续化产线的高速走料加工需求。从整体结构布局来看,设备采用双侧立式支撑机架搭配底部承托梁的框架形式,两侧蓝色支撑座采用整体式厚板折弯焊接后加工安装基准面的设计,相比型材拼接机架,整体焊接式支撑座的抗振性能更优,打磨作业时辊系高速转动产生的交变载荷能够通过机架整体分散传递,避免长期运行后支撑位置出现形变偏移,
保障打磨辊与工件的接触间隙一致性。支撑座与底部红色承托梁之间采用快装式锁紧连接结构,绿色的锁紧块能够在调整机架跨距后快速锁止,适配不同宽度规格的辊系安装需求,不需要对机架主体进行二次加工,现场安装调试时的调整效率更高。核心作业辊组采用平行三辊布局,三根平行辊轴沿工件走料方向排布,其中靠近驱动端的辊轴为打磨工作辊,其余两根为导向承压辊,工作辊通过端部的法兰结构与驱动侧的传动组件直连,减少中间传动环节的动力损耗,驱动端集成的传动座采用轴承座内嵌式安装,轴承选型上匹配3kW驱动功率的额定载荷,能够承受打磨过程中径向的磨削反力,避免辊轴出现挠曲变形。设备的安装边界尺寸为长1200mm、宽800mm、高150mm,整体采用卧式低重心布局,
安装时不需要搭建过高的设备基座,直接通过底部承托梁的安装孔固定在产线的机架平台上即可,进料端与出料端的辊面高度能够通过支撑座上的调节螺栓进行微调,适配前后导料机构的高度差,避免工件走料时出现卡滞或跑偏问题。在设计思路上,这款设备优先考虑了长期连续作业的维护便捷性,辊轴两端的轴承座采用可拆卸式压板固定,当打磨辊表面的磨料层磨损到需要更换的程度时,不需要拆解整个机架结构,只需要拆除端部压板就可以将辊轴从侧向抽出更换,大幅缩短停机维护时间。驱动端的动力单元安装在支撑座的外侧,与打磨辊的连接采用同轴直联结构,相比皮带传动或链传动结构,直联传动的传动精度更高,打磨辊的转速波动更小,加工后的工件表面粗糙度一致性更好,
同时也减少了传动件的日常维护工作量。设备底部承托梁上预留了辅助组件的安装位,图中可见的中部安装座可以根据加工需求安装压料辊、冷却喷嘴或者吸尘罩接口,适配干式打磨、湿式打磨等不同工艺场景的需求,不需要对机架进行二次打孔改造。在实际应用中,这类设备通常集成在连续加工产线中,工件以恒定走速通过辊组间隙,打磨辊以高于工件走速的线速度反向转动,通过辊面的磨料对工件表面进行均匀磨削,去除表面的氧化层、毛刺或者加工残留的凸起,为后续的涂覆、覆膜或者精加工作业提供合格的基面粗糙度。结构设计时针对打磨作业产生的粉尘问题,支撑座的内侧预留了防尘密封的安装槽,可以加装毡圈密封或者气密封结构,避免磨削粉尘进入轴承座内部加速轴承磨损,延长核心传动部件的使用寿命。两侧支撑座的顶部设计有吊装孔位,方便设备组装和现场安装时的吊装转运,不需要额外焊接吊耳,减少现场加工的工作量。辊系的平行度调整通过支撑座上的顶丝结构实现,安装调试时可以通过四个角的顶丝微调每根辊轴的水平度和平行度,保障辊面与工件表面全幅接触,避免出现局部打磨过度或者局部漏磨的问题。整体结构没有采用复杂的异形构件,大部分结构件采用标准板材加工成型,加工工艺性好,普通的机加工车间就可以完成所有零部件的加工制作,不需要特殊的加工设备,制造成本可控,同时零部件的通用性强,后期维护更换配件的采购难度低。
