冶金行业立式轧钢生产设备结构

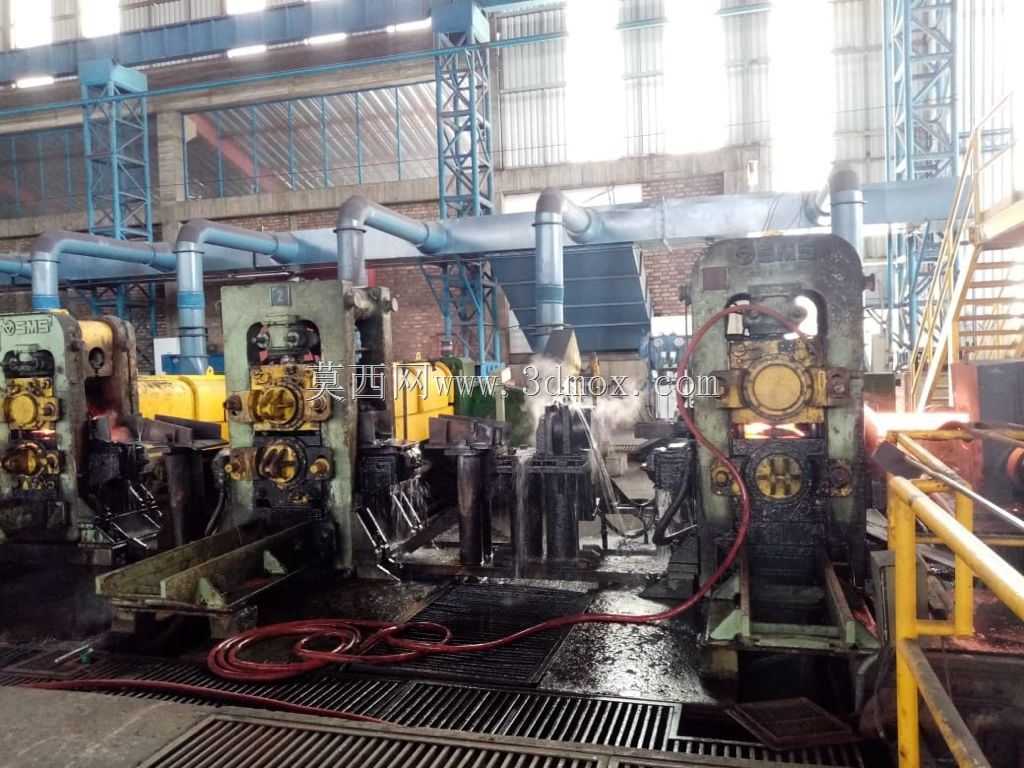

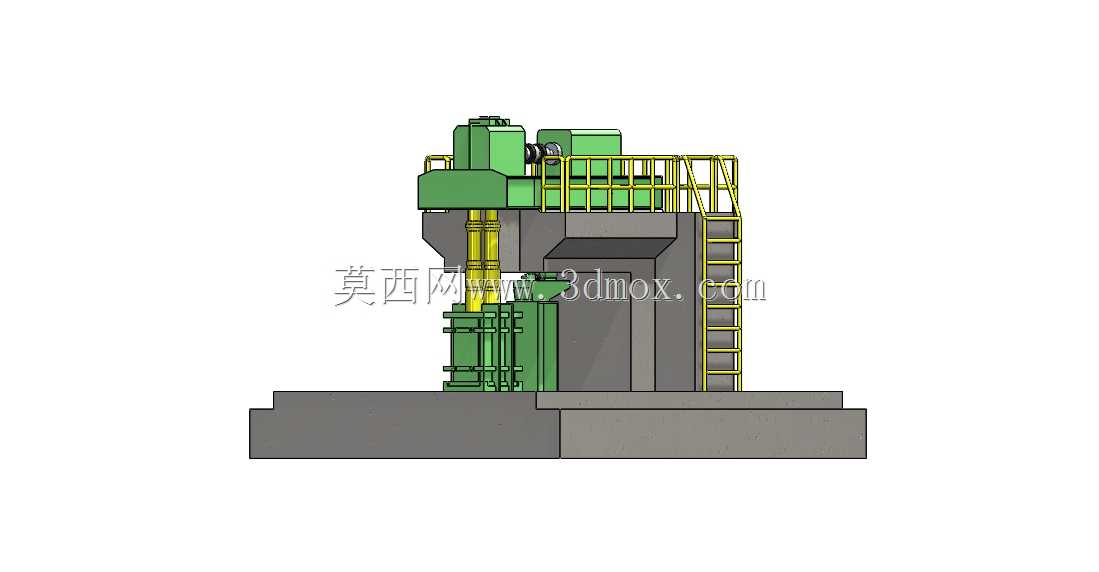

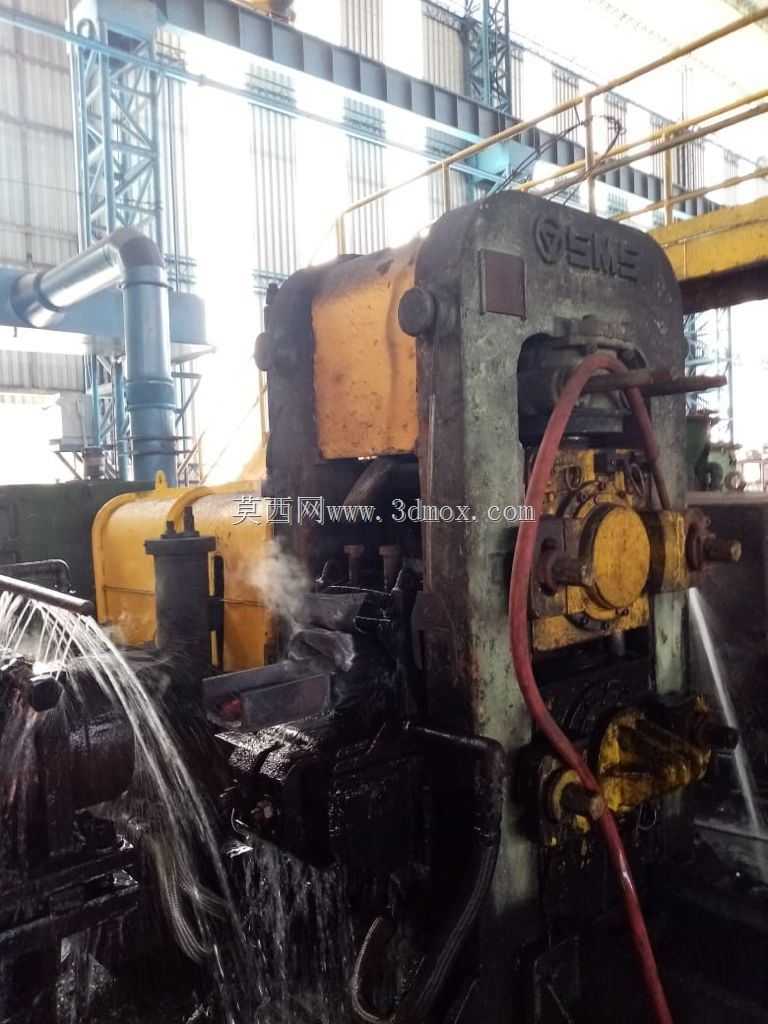

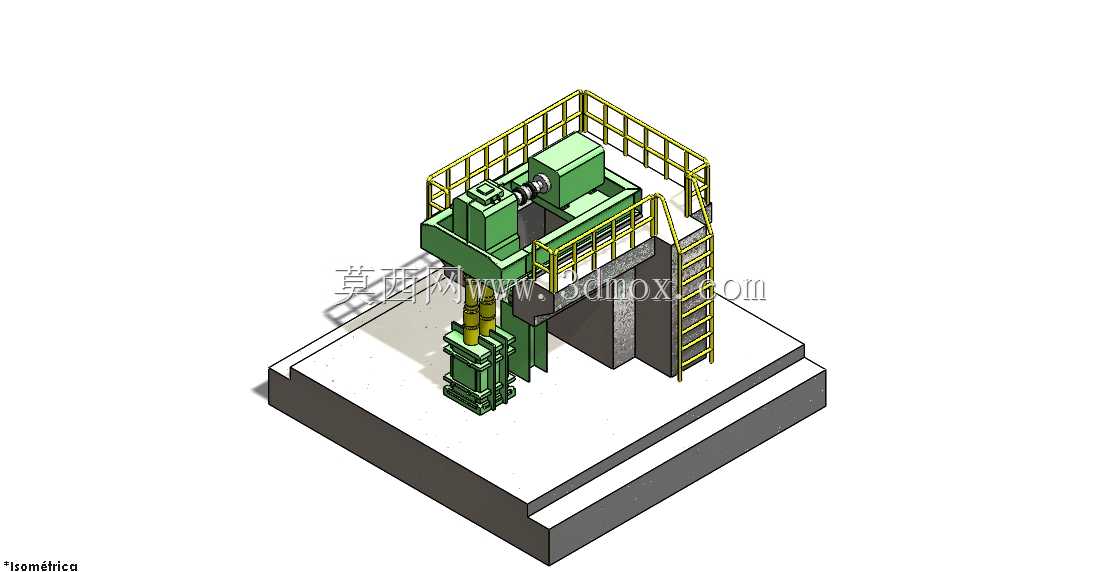

　　在长流程钢铁生产的热轧成材环节，这类立式轧机是轧钢车间中型材、棒线材轧制工位的核心作业单元，承担着将加热后的钢坯通过连续辊压变形，逐步缩减截面尺寸、规整断面形状的核心工序，直接决定最终成品钢材的尺寸精度与内部金相组织均匀性。从现场安装布局来看，该设备采用高架式混凝土基座承载设计，主体机架垂直安装在高出车间地面1.2米左右的混凝土台面上，基座预留了足够的设备检修操作空间与轧件输送通道，配套的直爬梯与顶部安全防护栏杆完全符合冶金车间高空作业的安全规范，操作人员可通过爬梯抵达机架顶部完成轧辊间隙调整、传动部件润滑点检等日常维护作业，护栏高度设置为1.2米，横杆间距与踢脚板结构均满足重载作业场景下的防坠落要求。

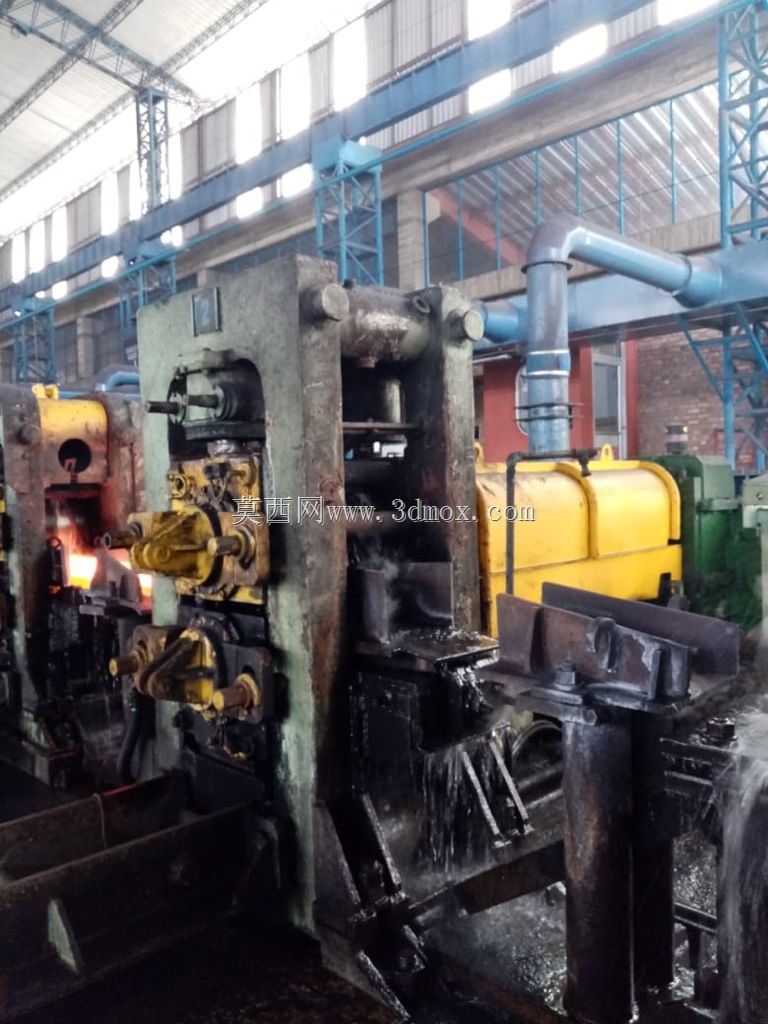

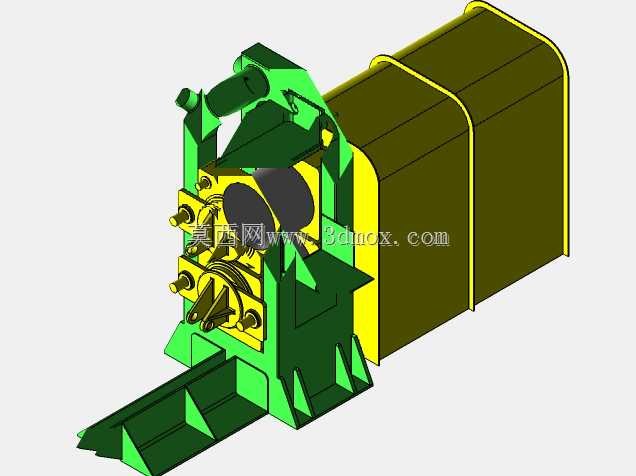

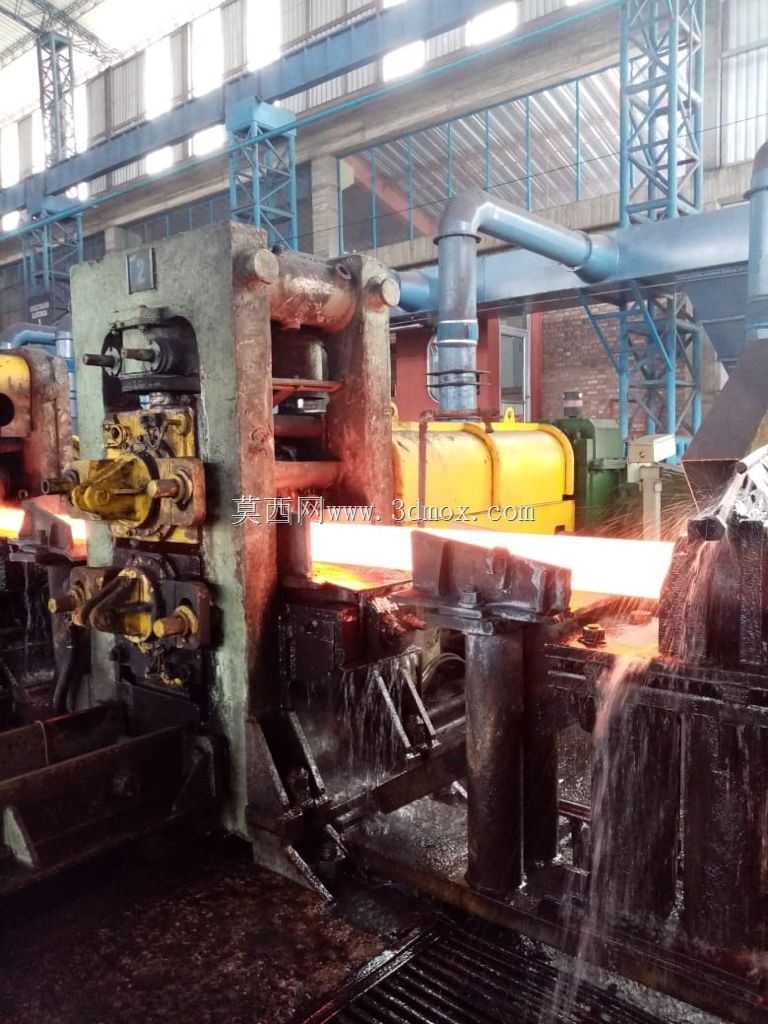

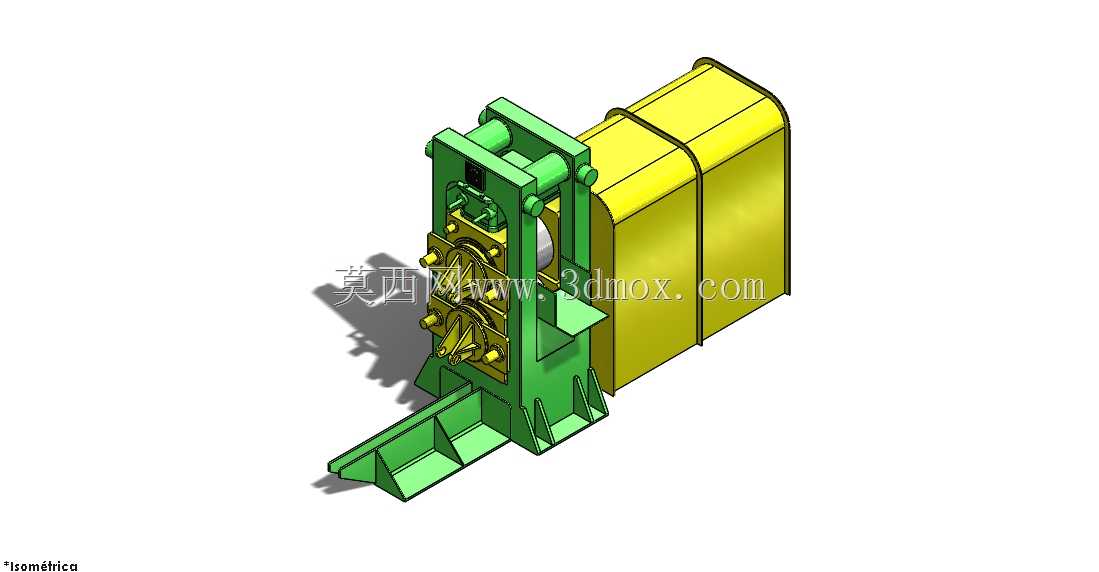

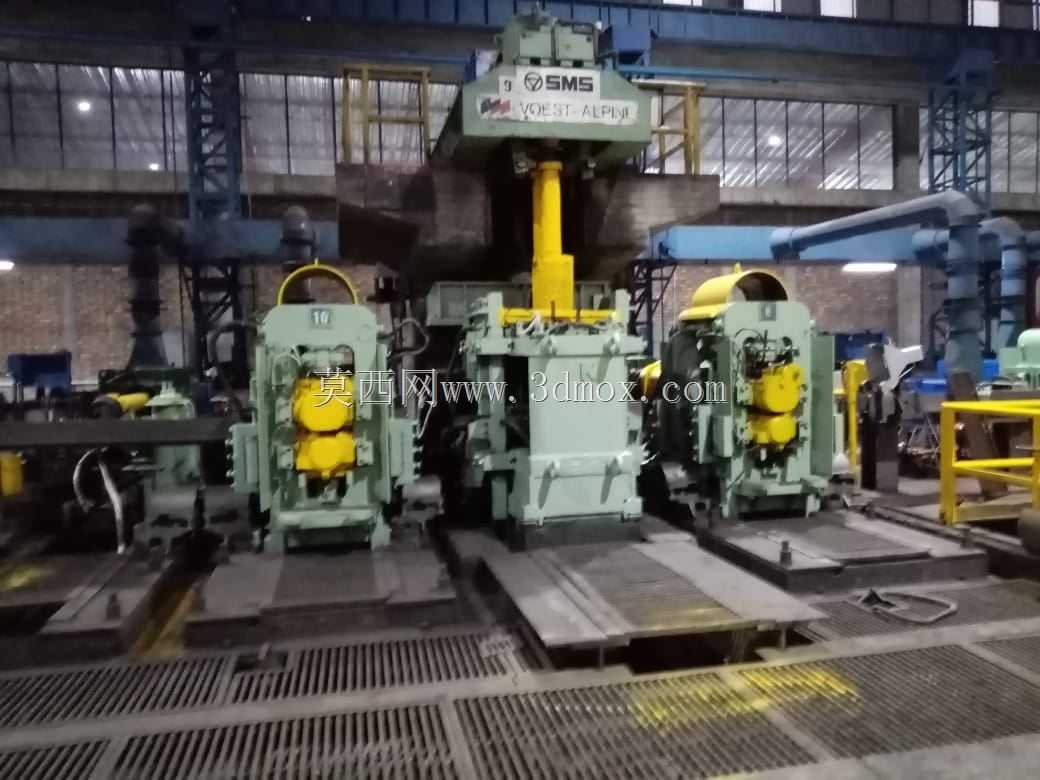

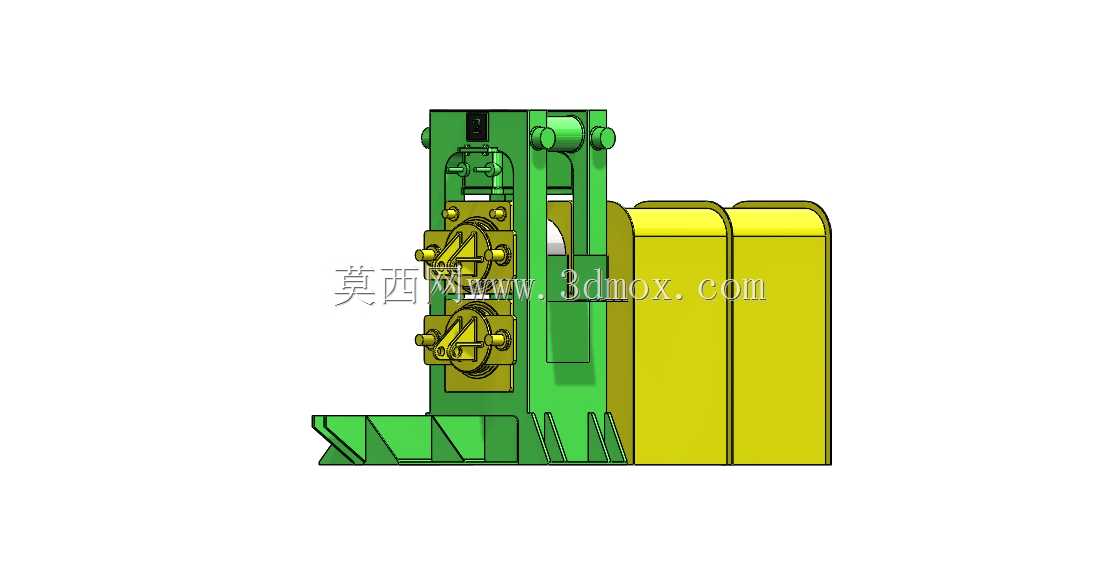

　　设备主体采用闭式牌坊式机架结构，整体为厚钢板焊接后去应力退火加工而成，刚性足以承受大压下量轧制时产生的数百吨径向轧制力，避免轧制过程中机架出现弹性变形导致的轧件尺寸超差。机架内部安装有上下布置的工作轧辊，配合两侧的轧辊轴承座、压下调整机构，可根据不同轧制道次的工艺要求灵活调整辊缝大小，适配不同规格钢坯的压下量需求；传动系统布置在机架侧上方的防护壳体内，通过万向联轴器连接主电机输出轴与轧辊输入端，可将主电机输出的大扭矩平稳传递到轧辊上，保障轧制过程中转速稳定，避免出现轧件打滑、堆钢等生产故障。

　　从结构设计逻辑来看，该设备的建模过程完全遵循冶金设备的实际设计流程：首先根据轧制工艺要求确定最大轧制力、轧制速度、可轧坯料最大截面尺寸等核心参数，以此反推机架的截面厚度、轧辊直径与辊身长度、传动系统的额定扭矩等关键尺寸；随后拆分机架、压下机构、轧辊组件、传动组件、基座附属结构等独立模块逐一建模，每个部件的装配关系完全还原实际设备的配合公差要求，比如轧辊轴承座与机架牌坊滑槽的间隙控制、压下螺丝与螺母的传动配合、联轴器的同轴度要求等细节，都在模型中做了对应还原，可直接用于设备安装模拟、维护作业培训、产线布局仿真等场景。

　　在安装边界方面，该设备连同基座的总占地尺寸约为4.2米×3.8米，机架顶部距车间地面的总高度约为5.7米，安装时需要预留前后至少6米的轧件输送空间，侧面预留2.5米以上的传动系统维护通道，基座下方需要预设地脚螺栓孔与冲渣水导流槽，适配热轧车间的冲渣作业需求，避免轧制过程中产生的氧化铁皮堆积在设备底部影响运行。设备的操作侧与传动侧做了明确的结构区分，操作侧预留了足够的轧辊更换操作空间，可配合车间内的桥式起重机完成轧辊快速更换，减少换辊停机时间，提升产线作业效率。

　　不同于通用机加工设备，这类轧钢设备的所有结构设计都围绕重载、连续作业、高温环境适配的核心需求展开，比如机架表面预留了冷却水喷淋接口，可在轧制过程中持续对轧辊进行冷却降温，避免轧辊在高温钢坯的持续热传导下出现热疲劳裂纹；所有外露的传动部件都设置了可拆卸的防护壳体，既可以避免氧化铁皮、灰尘进入传动部件造成磨损，也能防止生产过程中人员误触运转部件引发安全事故。从三维建模的细节还原度来看，该模型完整呈现了这类立式轧机的所有外部结构与核心装配关系，没有过度简化关键受力部件的结构特征，对于刚接触冶金设备设计的结构工程师而言，可通过拆解模型快速理解这类重型轧制设备的布局逻辑，掌握重载机架的结构设计要点，也可用于职业院校冶金专业的设备结构教学演示，帮助学员直观理解轧钢工序的设备构成与作业逻辑。
