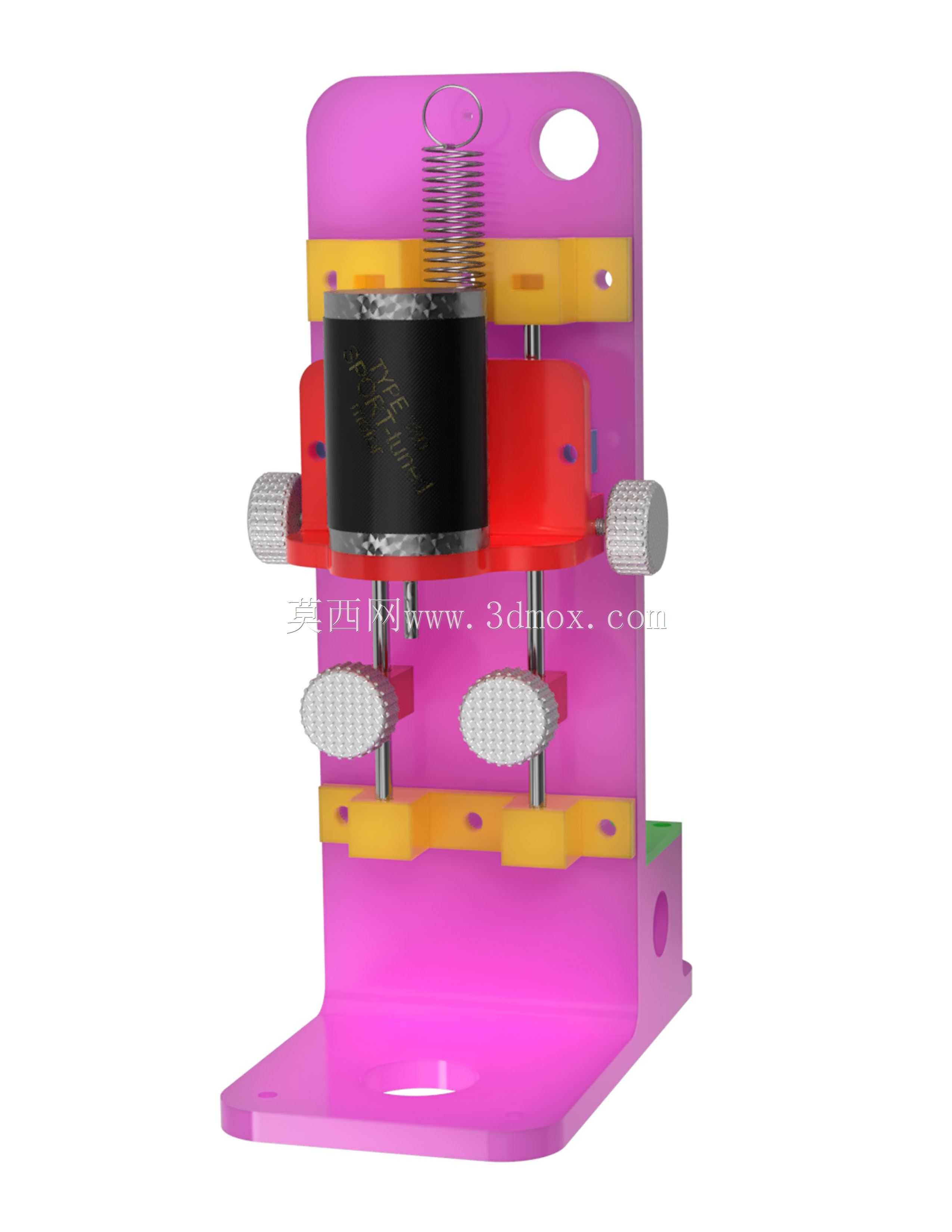

采用DC380电机的精密微型钻床结构

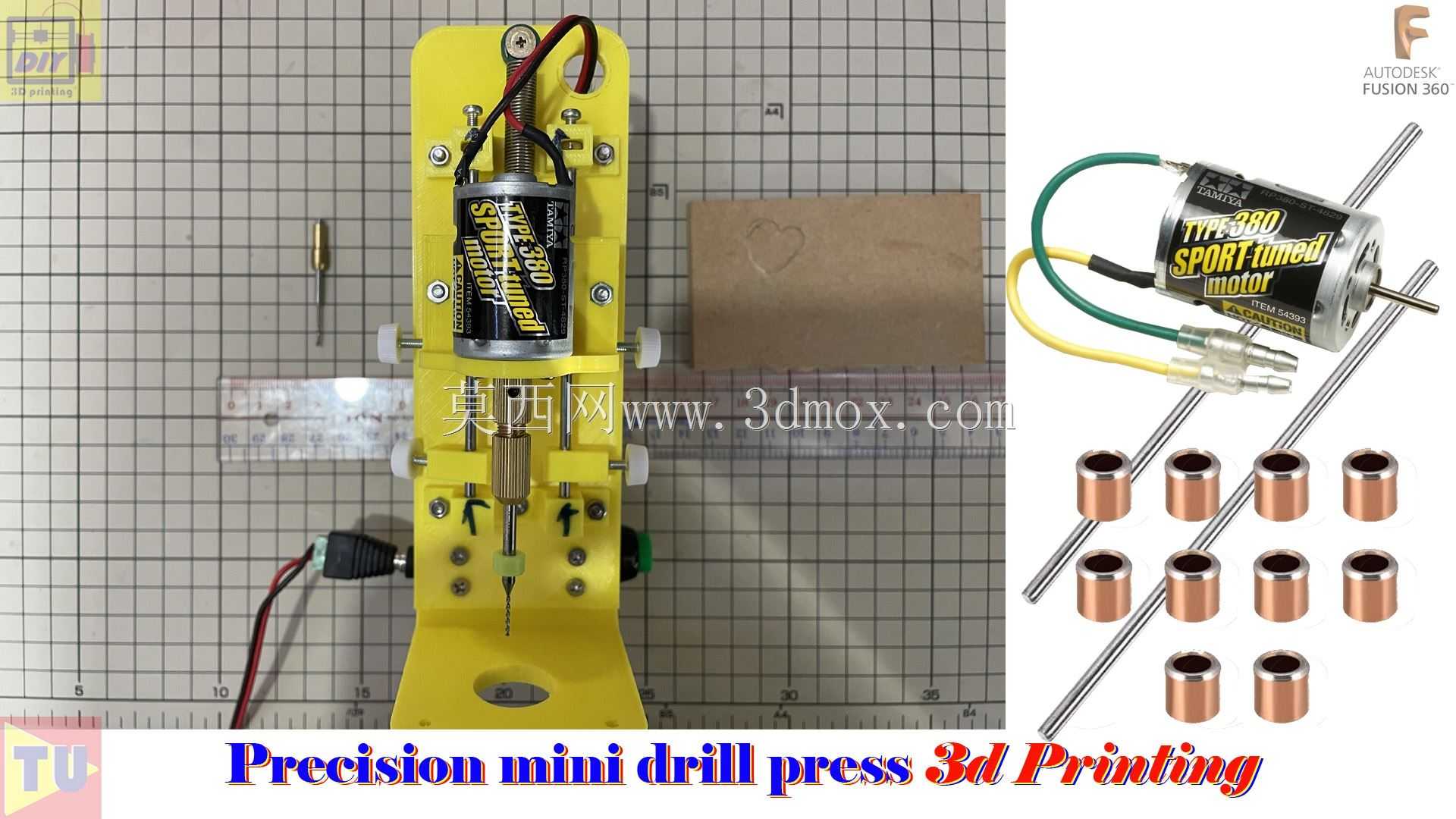

　　这款微型钻床主要面向桌面级精细加工场景，适配模型制作、小件手工加工、电子元件引脚修整、薄型非金属与轻金属小直径钻孔作业，能在狭小的桌面操作空间内完成常规大型钻床无法覆盖的微尺度加工需求，尤其适合手工爱好者、实验室小件试样加工、教学演示场景下的小工件钻削工序，可对塑料、软木、薄铝板、印刷电路板等材质完成0.5-3mm直径的高精度钻孔作业，避免大型设备加工小件时的操作冗余与精度过溢问题。设备核心动力采用DC380直流电机，该类电机扭矩输出特性适配小直径钻头的高转速切削需求，运行噪音低、动力储备足够应对常规小件加工的切削负载，动力输出端通过夹头结构直接装夹标准微型钻头，传动路径短，可减少传动环节带来的径向跳动误差，

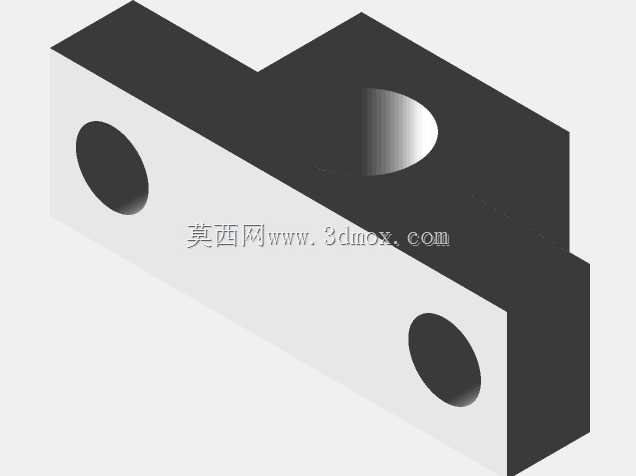

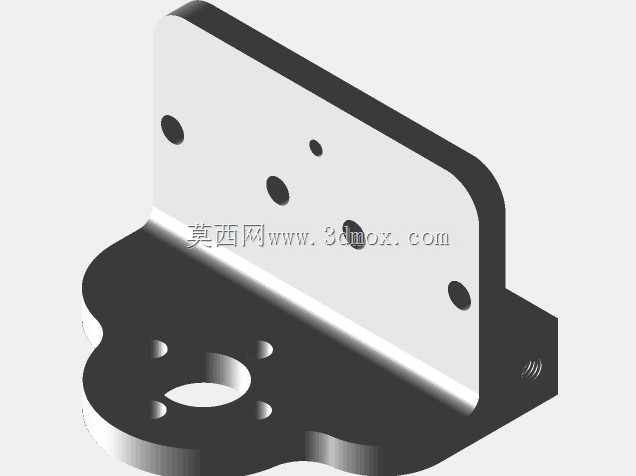

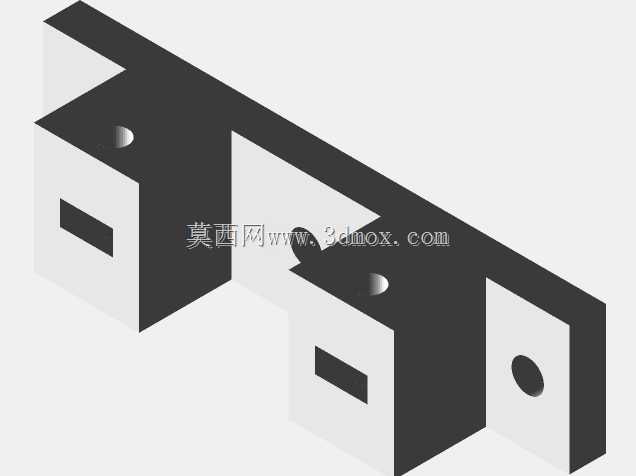

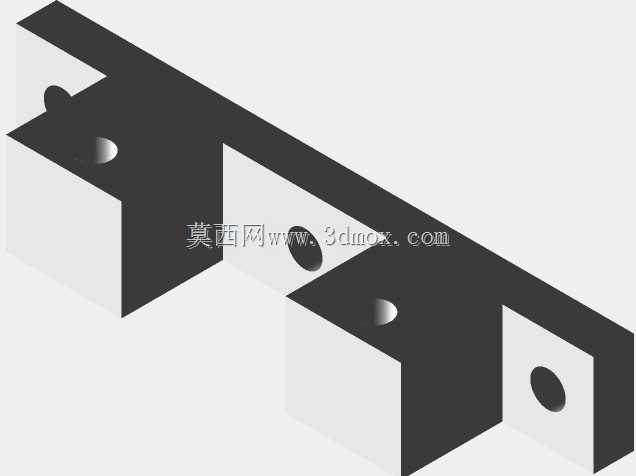

　　保障钻孔的位置精度与孔壁光洁度。设备的进给导向结构采用光杆与套筒轴承的滑动配合方案，双导向杆平行布置，主轴滑动座沿导向杆做轴向进给运动，滑动配合间隙经过适配调整，进给过程无明显晃动，可有效避免钻头折断、孔位偏斜的问题，导向杆选用标准直径不锈钢圆杆，采购替换便捷，无需定制特殊规格配件，日常维护成本低。结构设计上充分考虑了3D打印制作的工艺适配性，除标准五金件、电机、钻头等外购件外，其余支撑、固定、导向座类结构均可通过桌面级FDM3D打印完成制作，打印层厚设置适配常规0.4mm喷嘴，无需特殊支撑结构即可完成打印，底座结构设置了两种安装尺寸选项，可根据实际操作空间选择对应规格的底座进行制作，底座底部预留了工作台安装固定孔位，

　　可通过夹具或螺栓将整机固定在桌面工作台面上，减少钻孔作业时的整机振动。主轴进给行程经过合理匹配，可满足常规小件加工的进给深度需求，行程限位结构可控制最大钻孔深度，避免钻穿工件或过度进给损坏钻头，电机供电线路沿导向杆侧边布置，走线规整，不会干涉进给运动的正常行程。设备整体外形尺寸紧凑，安装占用桌面空间极小，操作时手部可直接握持进给手柄完成下压进给动作，操作力反馈清晰，可通过手部按压力度灵活控制进给速度，适配不同材质的钻削进给需求，针对软质材料可适当加快进给速度，针对薄型轻金属可降低进给速度避免钻头崩损。导向结构的铜套镶嵌在滑动座内，与不锈钢光杆形成耐磨摩擦副，长期使用磨损后仅需更换铜套即可恢复导向精度，无需更换整个滑动座结构，

　　维修替换成本极低。设备头部组件集成了电机固定、夹头装夹、导向配合的全部功能，组件集成度高，装配时仅需依次将导向杆穿入滑动座铜套、固定电机接线、安装钻头即可完成整机装配，装配流程简单，无需复杂的调试工序即可达到使用精度要求。实际使用过程中，整机刚性足够支撑小直径钻头的钻削负载，钻孔时无明显共振，孔位偏差可控制在极小范围内，可满足多数精细加工的精度要求，针对模型制作中的细小零件钻孔、电路板安装孔加工、首饰小件打样等场景，该设备的加工能力完全可以覆盖常规作业需求，相比手持电钻钻孔，其固定导向的结构可大幅提升钻孔位置精度，避免手持作业的抖动偏差，也可通过更换夹头适配不同柄径的微型钻头、打磨头等作业端头，拓展完成小范围的铣削、打磨工序，提升设备的适用范围。
