铝型材框架桌面级数控雕刻加工设备

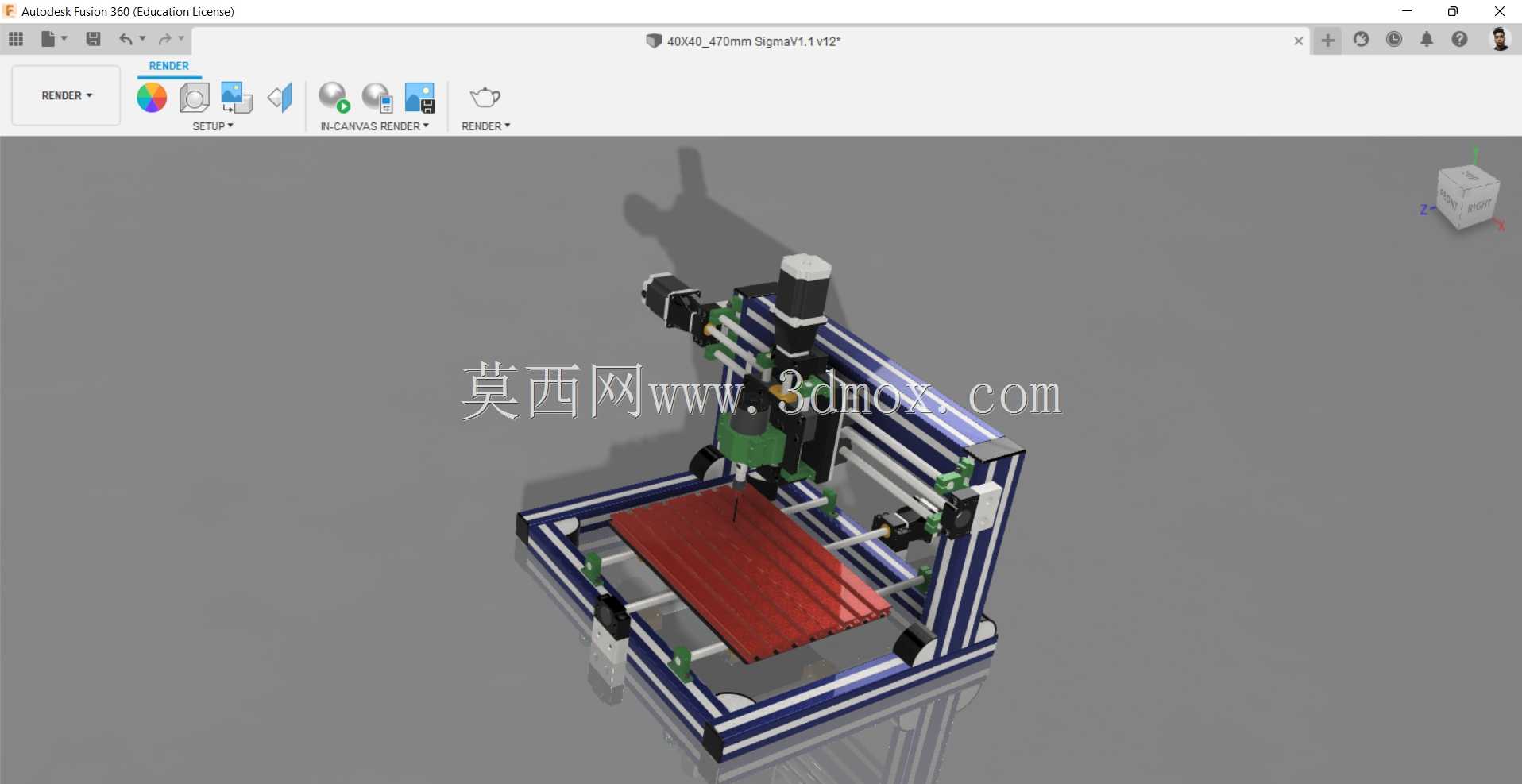

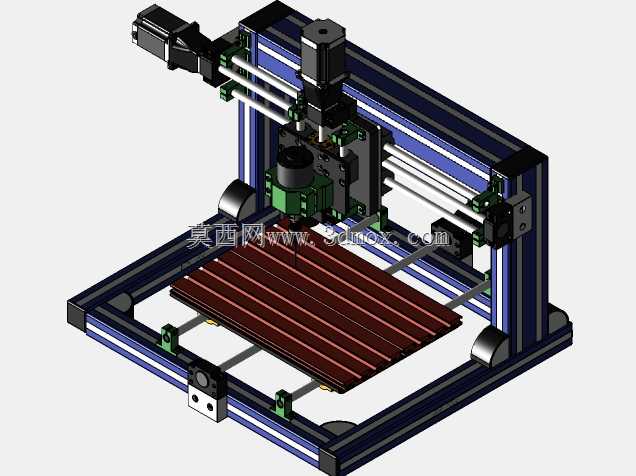

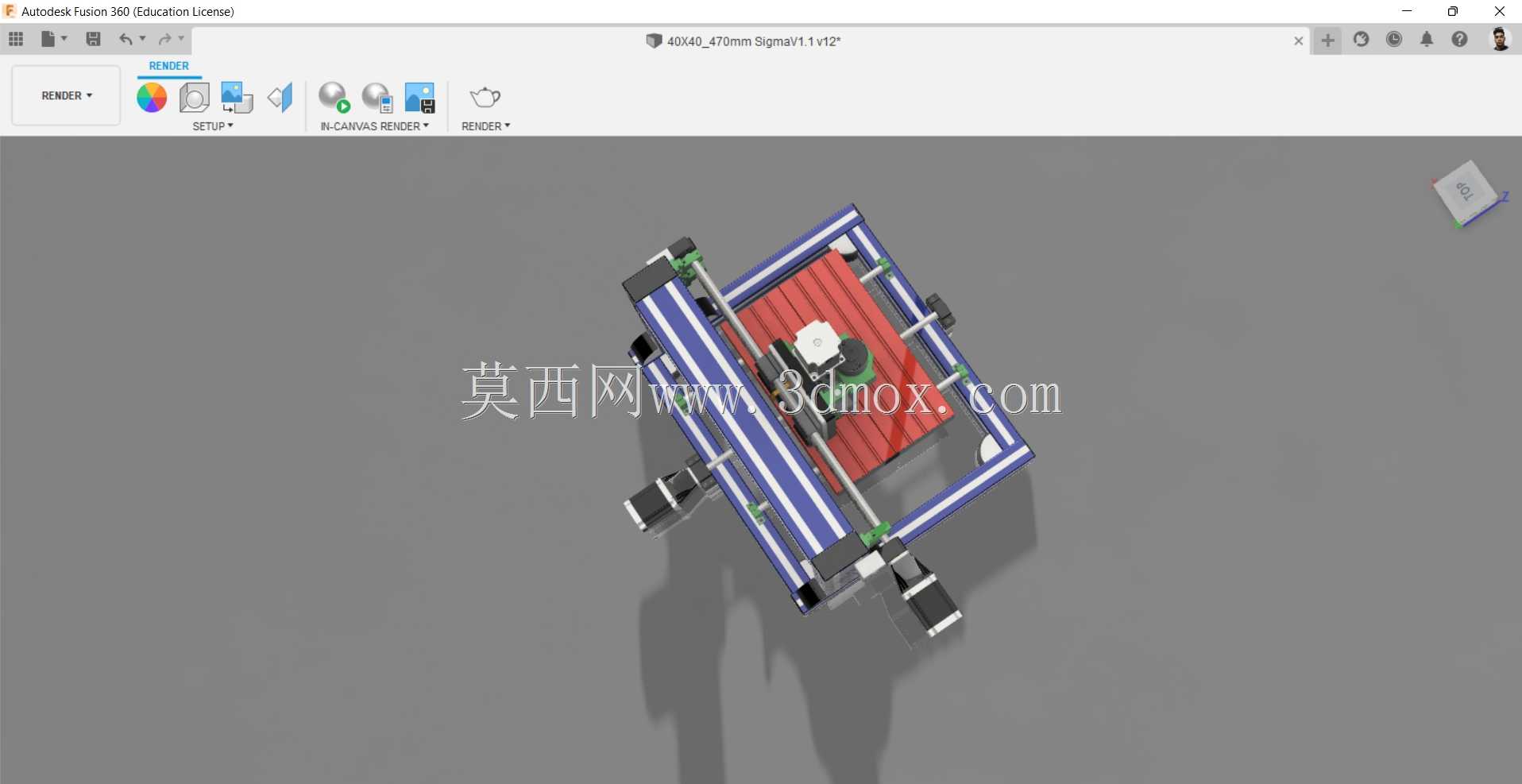

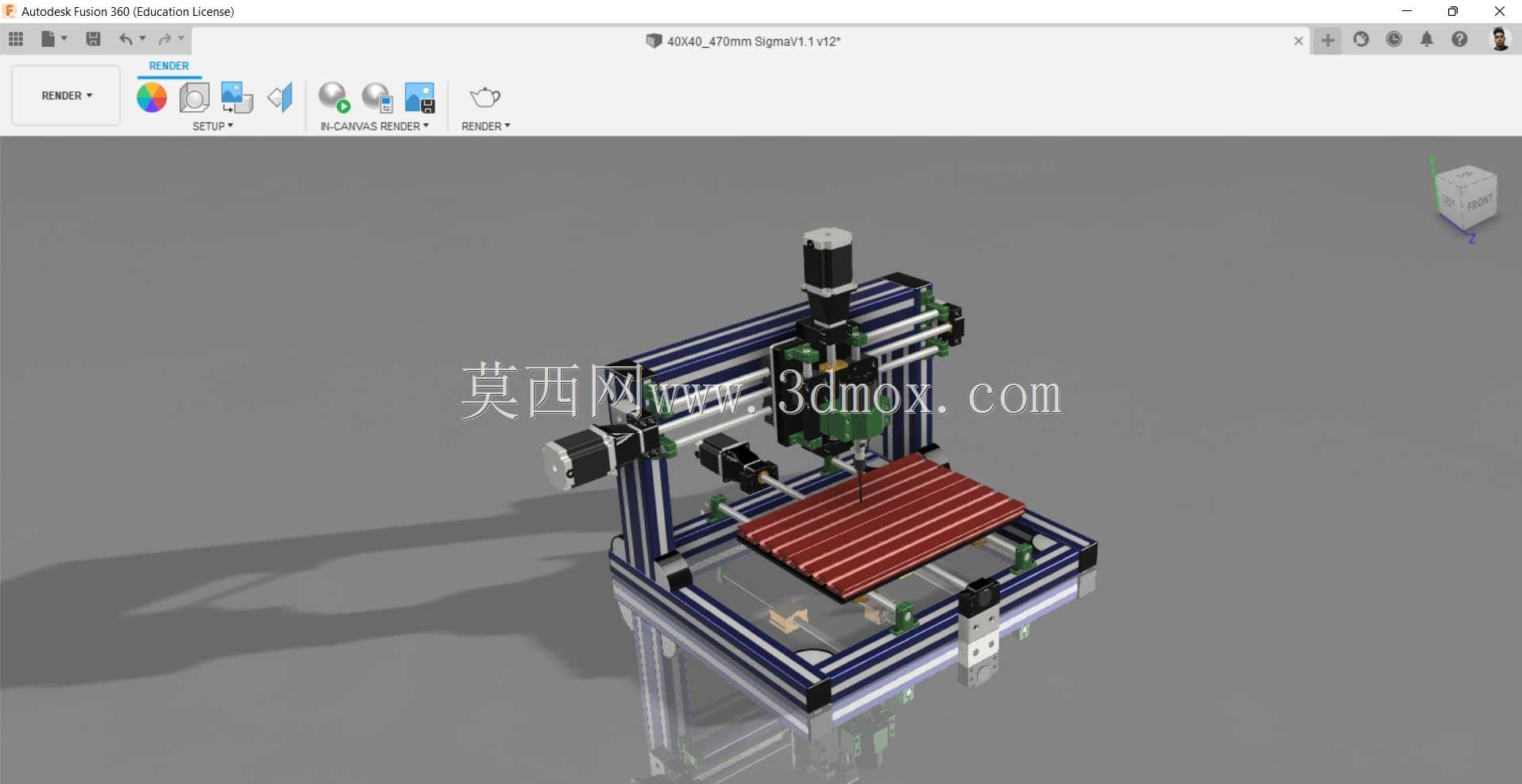

　　这款桌面式数控加工设备的整体框架采用工业铝型材拼接搭建，这类型材自带的T型槽结构无需额外焊接工序，所有连接节点均通过标准角码、T型螺栓完成锁附，既能够在装配阶段快速调整各轴的安装平行度，后期维护时也可以快速拆解更换磨损部件，对于小批量定制加工场景、个人工坊以及教学实训场景的适配性极强。设备的运动部分采用三轴正交布局，X轴横梁搭载在两侧Y轴的线性导轨滑块上，Z轴滑台垂直挂载在X轴的移动滑座上，各轴的传动均采用精密滚珠丝杠搭配伺服驱动单元，能够保证加工过程中进给动作的平顺性，避免低速爬行带来的加工表面振纹。从安装边界来看，设备整体占地尺寸适配常规工作台面，不需要单独浇筑设备基础，放置在承重满足要求的标准工作台上即可完成调平投入使用，

　　工作台面采用带T型槽的铝合金台板，能够通过压板快速固定亚克力、软金属、木材、工程塑料等不同材质的待加工工件，台板下方预留了排屑间隙，加工产生的切屑可以顺着间隙落入下方的集屑区域，不会堆积在导轨副表面加剧运动部件的磨损。设计阶段针对不同加工场景的适配性做了充分考量，Z轴的行程预留了足够的装夹空间，既可以装夹旋转主轴完成铣削、雕刻、钻孔工序，也可以更换成激光头完成非金属材料的表面打标、切割作业，还能换装绘图头完成平面图案的绘制工作，拓展性能够覆盖多数小型加工场景的需求。各轴的行程限位采用硬限位加软限位的双重防护结构，硬限位设置在各轴的行程端点位置，触发后会直接切断驱动回路，避免运动超程造成的机械碰撞，软限位则在控制系统内预设行程边界，

　　在程序解析阶段就会拦截超程的加工路径，从软硬件两个层面降低设备误操作带来的损坏风险。走线部分采用拖链内置布局，所有动力线缆、信号线缆都收纳在对应轴的工程塑料拖链内部，随轴运动过程中线缆不会出现弯折过度、拉扯剐蹭的问题，能够大幅延长线缆的使用寿命，减少因线路故障导致的停机时间。主轴部分采用高速风冷电主轴，转速区间覆盖常规小型加工的需求，针对不同材质的加工可以匹配对应的进给速度与主轴转速，加工软质材料时可以调高转速获得更光滑的加工表面，加工铝、铜等软金属时可以配合切削液降低刀具磨损，保证加工尺寸精度。设备的底座部分在铝型材框架的基础上增加了底部支撑脚杯，调平过程中可以通过旋转脚杯调整各个支点的高度，抵消工作台面的平面度误差，

　　保证整个机架处于水平状态，避免因机架倾斜导致的加工垂直度偏差。在实际应用场景中，这类设备既可以用于小型零件的单件打样加工，也可以完成小批量的定制化零件生产，在文创产品加工、教学模型制作、电子外壳定制、小型模具粗加工等场景都能稳定发挥作用，相比大型工业机床，它的采购成本更低、占用空间更小、操作门槛更低，不需要专门的厂房空间即可部署，对于小型加工主体来说性价比优势明显。设计过程中对运动部件的惯量匹配做了反复校核，各轴驱动电机的输出扭矩能够满足最大进给速度下的负载要求，即使在全行程快速移动过程中也不会出现失步、抖动的问题，加工过程中刀具的切削振动会通过滑台传递到框架上，铝型材本身的截面惯性矩能够提供足够的刚性，减少振动传导带来的加工误差，保证加工件的尺寸公差控制在合理范围内。
