机械制图正交投影象限原理演示结构

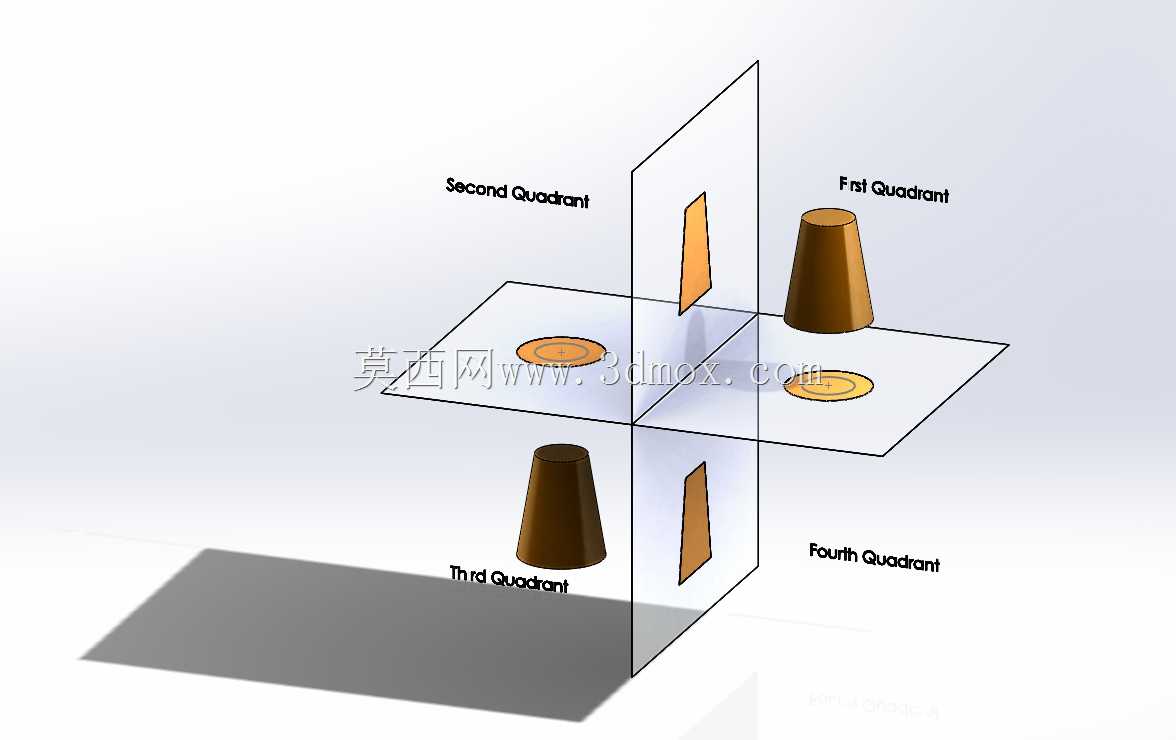

　　在机械制图的实际教学与工程实操场景中，正交投影的象限划分逻辑是所有结构设计从业者必须掌握的核心基础，这套演示结构完整还原了双投影面体系下四个象限的空间分布关系，能帮刚接触制图的人员快速建立空间投影的具象认知，避免在后续图纸绘制中出现视图错位、投影方向混淆的低级错误。日常车间里的零件加工首件校验、设计部门的图纸评审环节，经常会遇到新人分不清第一角与第三角投影区别的情况，不同国家的制图标准差异本质就是投影象限选择的不同，这套演示结构把两个互相垂直的投影平面——正立投影面与水平投影面的交线清晰呈现，两个平面将三维空间切分为四个独立的二面角区域，也就是制图中常说的四个象限，每个象限内放置的圆锥演示件，能直观展示同一实体在不同投影象限下，

　　投影线投射方向、视图排布位置的核心差异。从设计思路上看，这套演示结构没有采用复杂的异形零件作为演示载体，而是选择了轴向垂直于投影面的圆台作为演示样件，圆台的端面平行于其中一个投影面时，其在对应投影面上的投影为正圆形，在垂直投影面上的投影为等腰梯形，这种规则几何体的投影结果没有多余的轮廓线干扰，学习者能直接对应上“长对正、高平齐、宽相等”的投影基本规律，不会被复杂零件的相贯线、截交线分散注意力。两个投影平面采用半透明的示意结构，既保留了平面的边界感，又不会遮挡象限内部的演示样件，平面上标注的象限位置文字，顺着空间观察方向排布，不会出现文字倒置、认读困难的问题，每个象限内的投影结果直接绘制在对应投影平面的表面，和实体样件的位置严格对应，

　　观察者从任意角度观察，都能直接看到实体和其投影的位置对应关系，不用在脑海中做额外的空间翻转。在实际的工程培训场景中，这套演示结构可以直接放置在制图教室的展示台，也可以作为三维建模课程的随堂演示素材，讲解第一角投影时，重点引导观察者关注第一象限内实体的投影形成过程，讲解第三角投影时则切换观察视角到第三象限区域，对比两种投影法下视图的摆放逻辑差异，帮学习者快速理解不同标准下的图纸视图对应关系。结构的整体尺寸适配常规的教学展示场景，投影平面的边界尺寸控制在方便多人同时观察的范围，演示用的圆台尺寸和投影面的比例经过调整，投影后的图形大小适中，不会出现投影图形过小看不清、或者过大超出投影面边界的问题，两个投影面的交线位置做了强化标识，

　　能让观察者快速定位投影轴的位置，理解投影面展开时的旋转基准。很多刚入行的设计人员在处理涉外图纸时，经常因为搞不清投影象限差异，把视图方向搞反，导致加工出来的零件装配错位，这套演示结构把四个象限的投影逻辑同时呈现，能让学习者直观看到同一零件在不同投影体系下的视图排布区别，从根源上避免视图识读错误。在三维建模的实操过程中，正交投影的逻辑也是软件视图操作的核心基础，建模时的前视、上视、右视基准面本质就是正交投影体系下的投影平面，理解了象限划分逻辑，就能快速搞清楚不同基准面之间的位置关系，在创建草图、选择视图方向时不会出现基准面选错、草图方向倒置的问题。这套演示结构没有多余的装饰性结构，所有元素都服务于投影原理的展示，投影平面的厚度做了薄化处理，不会因为平面本身的厚度干扰投影关系的表达，每个象限内的演示样件位置统一，都放置在对应象限的中心区域，保证投影结果在投影面的居中位置，方便观察对比。
