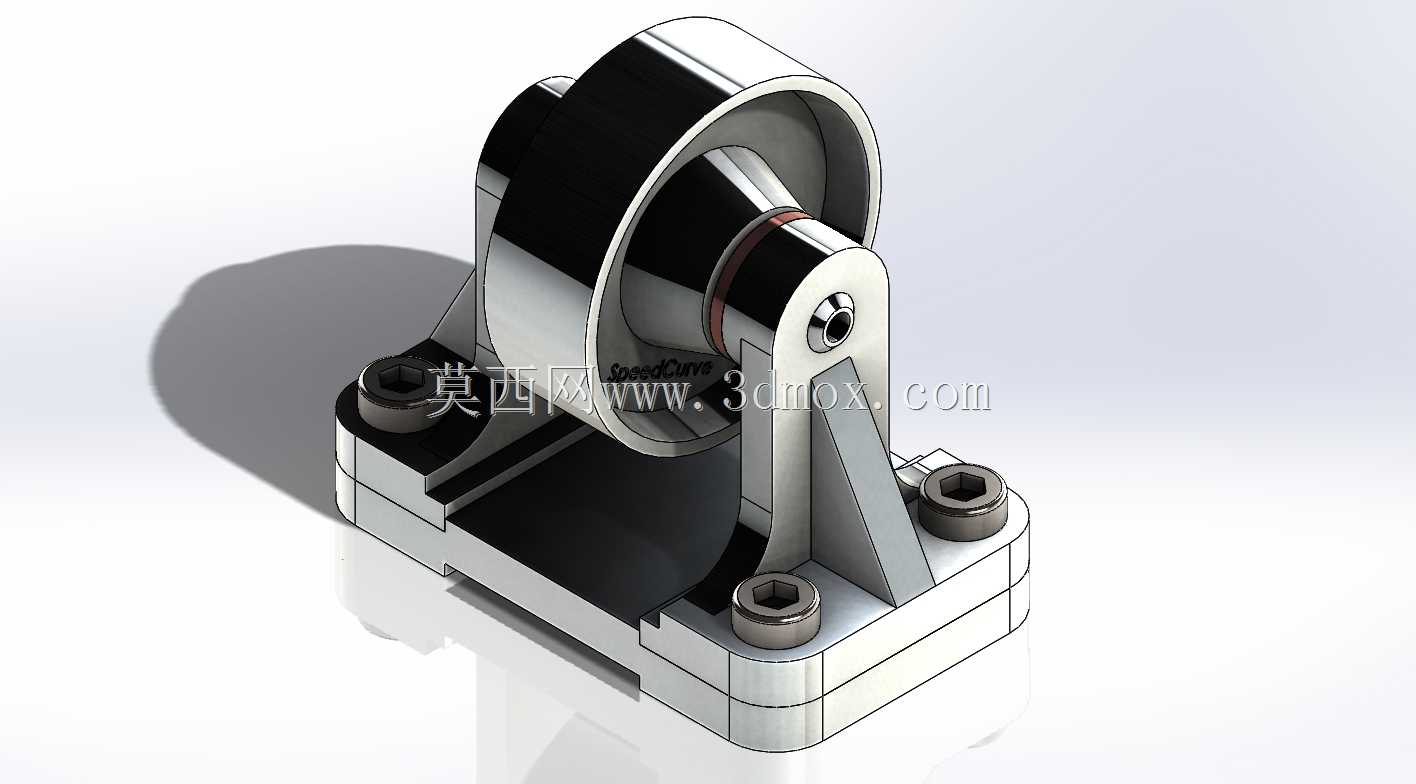

立式安装单槽皮带轮支撑张紧组件

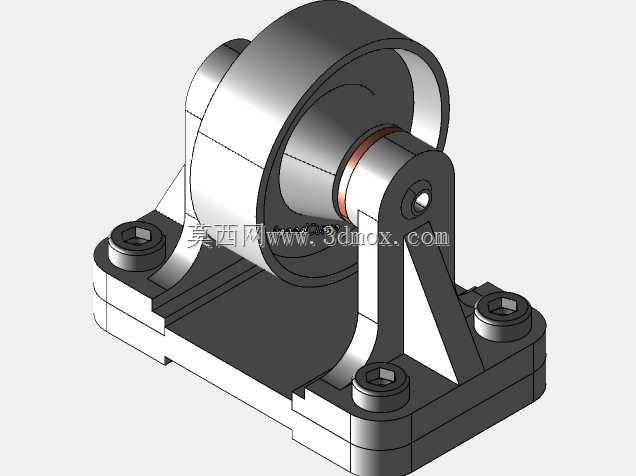

　　这类带支撑座的皮带轮组件，在轻工输送线、小型农机传动段、纺织设备辅传动、桌面级自动化输送工位里十分常见，核心作用是为平皮带或者窄V带提供固定转向支撑，同时兼顾一定的皮带张紧余量补偿，避免长跨距传动下皮带下垂打滑、传动效率折损的问题。从结构上看，整个组件采用L型一体化铸造成型的支撑立座，底部是带三个沉头安装孔的矩形安装底板，安装孔采用内六角圆柱头螺钉的适配沉孔设计，安装时螺钉头完全沉入底板平面，不会突出底面干涉安装基准面，三个孔呈三角形分布，相比两孔安装能提供更好的抗倾覆力矩，尤其在皮带拉力波动的工况下，能避免支架长期受交变载荷出现松动偏移。立板与底板之间设置了三角形加强筋，筋板厚度与立板壁厚保持一致，

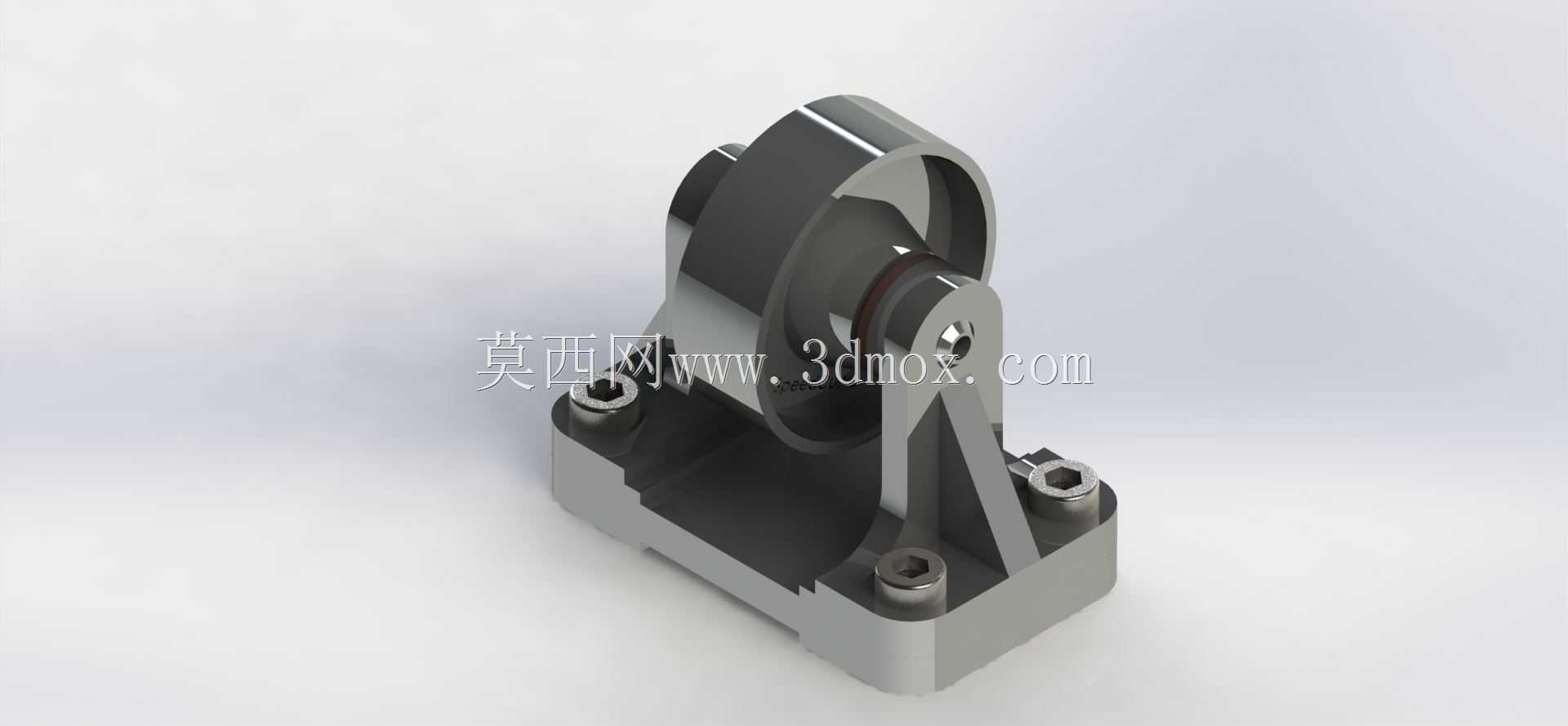

　　从底板后端一直延伸到轮轴安装孔的下方，直接承接轮轴传递的皮带径向拉力，避免立板受侧向拉力出现根部断裂的问题，这种筋板布局在小载荷传动支撑件里是性价比极高的设计，不需要额外增加整体壁厚就能把结构刚度提升40%以上。轮体部分采用单槽带挡边的结构，轮槽的表面粗糙度控制在Ra1.6-3.2之间，既不会因为太光滑导致皮带摩擦力不足打滑，也不会因为太粗糙加速皮带工作面的磨损，轮体两侧的挡边高度高出皮带安装面2-3mm，能避免皮带运行过程中出现跑偏脱槽的问题，尤其在启停瞬间皮带张力波动的场景下，挡边的限位作用能大幅降低设备的日常维护频次。轮体与支撑立板之间通过固定轮轴连接，轴端采用内六角紧定螺钉锁止，安装时可以根据实际皮带的张紧需求，

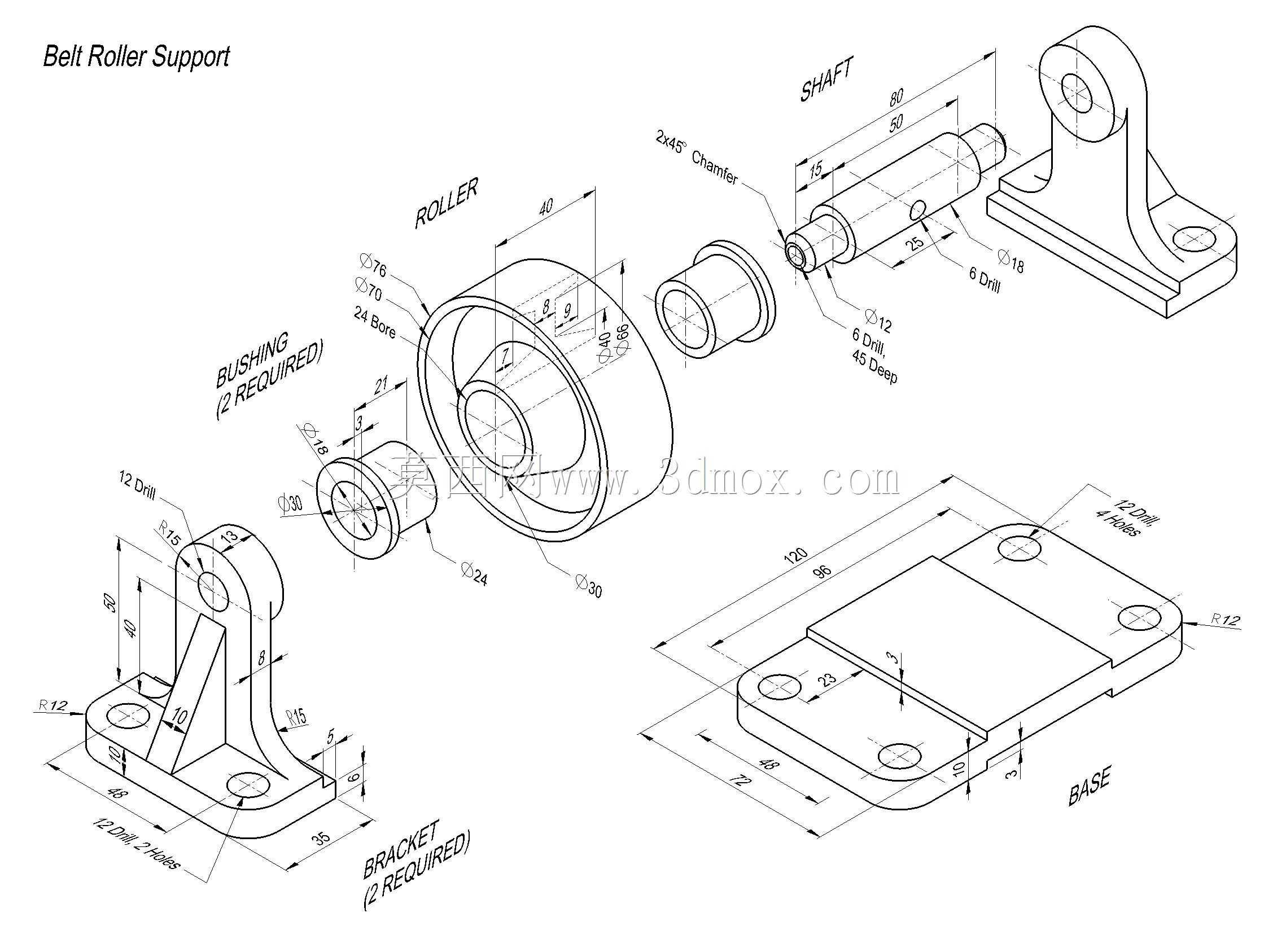

　　微调轮体的轴向位置，保证轮槽与主动轮、从动轮的槽面处于同一平面，避免皮带偏磨。整个组件的安装边界十分紧凑，底板的长宽尺寸控制在100mm*80mm以内，整体安装高度不超过120mm，不需要占用太大的设备安装空间，在设备改造、旧线传动段升级的场景里适配性很强，不需要对原有设备的安装基面做大规模改动，只需要在对应位置打三个适配M6内六角螺钉的螺纹孔就能完成固定。实际使用中，这类支撑轮组件除了做传动段的转向支撑，还可以作为皮带张紧轮使用，只需要在安装底板位置增加长条调节孔，就能调整整个支架的前后位置，实现皮带张紧力的调节，不需要额外设计复杂的张紧调节机构，对于载荷不大、线速度低于10m/s的传动场景完全够用。设计这类组件的时候，

　　首先要核算皮带传递的最大拉力，根据拉力值确定轮轴的直径、支撑立板的壁厚以及加强筋的尺寸，避免长期受载出现结构变形；其次要保证轮槽的尺寸精度与适配皮带的型号匹配，槽角的误差控制在±1°以内，否则会出现皮带嵌入槽底或者接触面积不足的问题；另外安装底板的平面度需要控制在0.1mm以内，保证安装后支架不会出现倾斜，导致轮体偏摆。轮体内部可以选配含油轴承或者深沟球轴承，根据转速和载荷需求选择，低转速轻载场景用含油轴承能降低成本，高转速场景用深沟球轴承能提升使用寿命、降低运行噪音。
