双侧气缸驱动铝件重力铸造模具结构

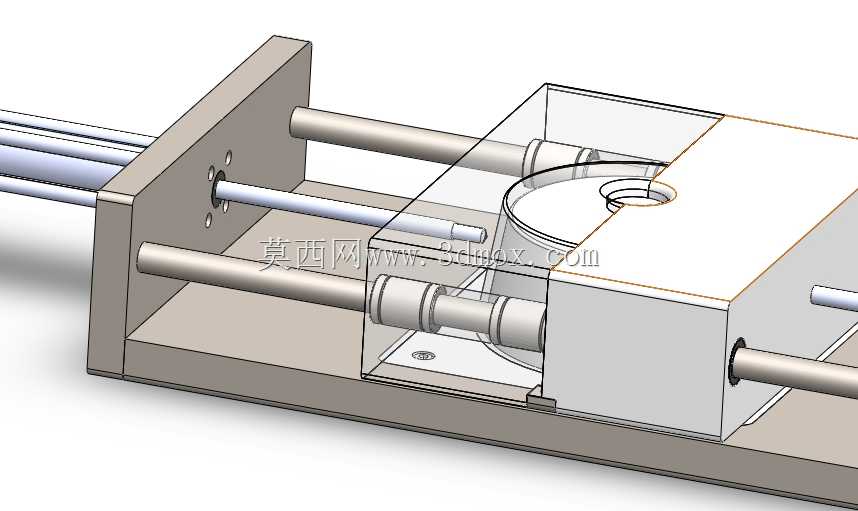

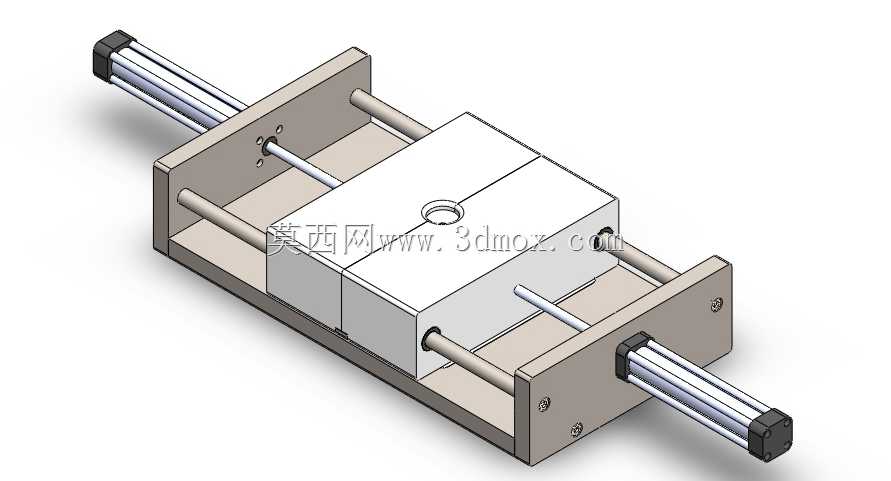

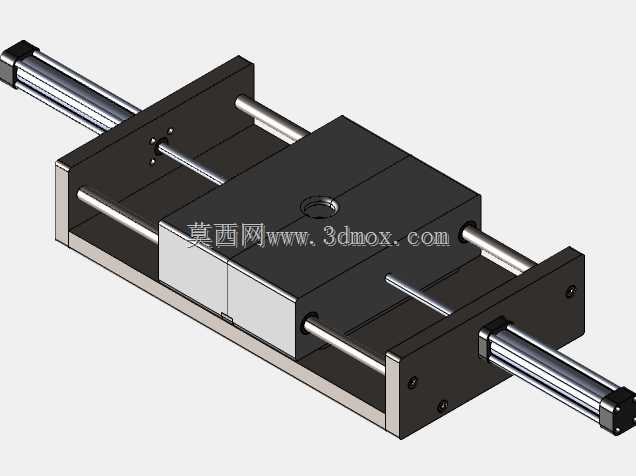

　　这套模具主要面向中小型铝合金零部件的重力铸造生产场景，常见于汽摩配件、通用五金铝件的小批量多批次铸造工序，适配常规的人工浇注或者简易机械浇注工位，不需要配套高压铸造的复杂锁模设备，对车间生产场地的配套要求较低，适合中小型铸造车间的日常生产使用。整套模具采用对称式双侧驱动的合模结构，两端配置的标准气缸直接与两侧模架连接，导柱沿模架四角对称布置，合模过程中动模板沿导柱平稳滑移，不会出现偏载卡滞的问题，相比传统的螺栓锁紧或者手动合模结构，开合模的动作效率提升明显，工人操作时只需要控制气路换向阀就能完成合模、开模的动作，大幅降低浇注前后的操作劳动强度。模芯部分采用对开式分型结构，分型面沿铸件的最大轮廓面设置，浇注时铝液从模芯顶部的浇口注入，

　　依靠铝液自身重力填充型腔，模芯内部可以根据具体铸件的工艺需求布置冷却水道或者排气槽，保证铝液填充过程中型腔内的气体可以顺利排出，减少铸件出现气孔、浇不足的缺陷。从安装边界来看，整套模具的底部为平直安装板，可以直接通过螺栓固定在铸造工位的工作平台上，不需要额外制作复杂的安装底座，两端气缸的气路接口采用标准快插接头规格，适配车间常规的压缩空气气源压力范围，不需要单独配置高压气源。设计过程中优先考虑了模具的拆装维护便利性，模芯与模架之间采用定位销加螺栓的固定方式，更换不同产品的模芯时只需要拆卸模芯的固定螺栓就能完成替换，不需要整体拆装模架和驱动气缸，能快速适配不同规格铝铸件的生产需求，减少换模的停机时间。导柱表面做了硬化处理，

　　长期开合模摩擦下也不会出现过早磨损，保证动模板的运动精度，避免因为导柱磨损导致合模错位产生铸件飞边超差的问题。模架的侧板采用加厚钢板加工，承受合模力以及铝液填充过程中的胀型力时不会出现变形，保证模具的长期使用精度。两侧气缸的行程根据模芯的开模距离设置，开模后动模板与定模芯之间的预留空间足够工人取出铸件、清理型腔喷刷涂料，不会因为开模行程不足导致操作干涉。模具的浇口套采用耐热钢材制作，长期接触高温铝液也不会出现过早冲蚀损坏，更换浇口套时不需要拆卸整个模架，维护成本较低。整套结构没有复杂的传动部件，日常维护只需要定期给导柱添加润滑脂、检查气缸密封件的磨损情况即可，对车间维护人员的技术要求不高，适合生产一线的长期稳定使用。

　　在实际生产过程中，这套结构的模具可以有效降低铝铸件的飞边厚度，减少后续清理工序的工作量，同时合模的锁紧力由气缸提供稳定的输出，相比手动锁紧的结构，合模力的一致性更好，不会因为工人操作力度的差异导致合模松紧不一，进而影响铸件的尺寸精度。
